Amplificator audio I2S MAX98357A, 3 W, clasa D
Amplificator audio I2S MAX98357A, 3 W, clasa D imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Metode de plată
- Card prin NETOPIA Payments
- Ramburs Plătești curierului, fără comision
- Transfer bancar Primești IBAN-ul în emailul de confirmare
Alimentare
3,3 V · 5 V
Interfață
I2S
Funcție
Audio
Pinout Conector (7 pini) · 7 pini
5V
GND
GPIO
I2C / SPI / UART
1
LRC (I2S word select)
2
BCLK (I2S bit clock)
3
DIN (I2S date)
4
GAIN
5
SD (canal / oprire)
6
GND
7
VIN (2,5–5,5 V)
Documentație
Tutoriale & proiecte
Descriere
MAX98357A este un convertor digital-analog și un amplificator în clasă D pe același cip: primește I2S la 8–96 kHz, cu eșantioane pe 16, 24 sau 32 de biți, și comandă direct difuzorul. Randamentul de 92 % la 1 W pe 8 Ω înseamnă puțină căldură și consum mic.

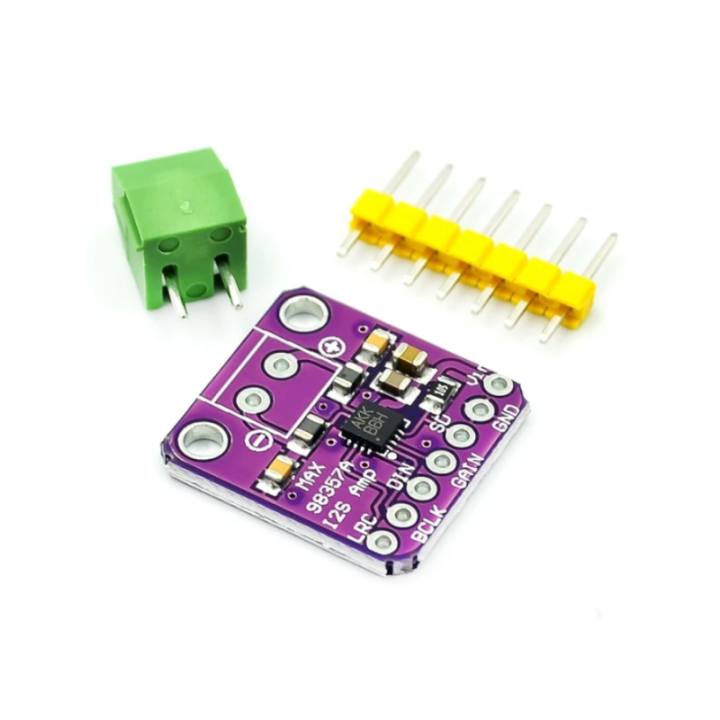

Modulul scoate cei 7 pini de semnal și alimentare pe o baretă și are pad-uri pentru o regletă cu șuruburi pentru difuzor, inclusă. Alimentarea este între 2,5 și 5,5 V; puterea maximă se obține la 5 V.
Ce primești și ce mai este necesar
În pachet primești:
- modulul MAX98357A;
- o baretă de 7 pini, nelipită;
- o regletă cu șuruburi cu 2 poli pentru difuzor, nelipită.
Pentru utilizare mai ai nevoie separat de:
- o placă cu ieșire I2S: ESP32, ESP32-C3, Raspberry Pi Pico, Raspberry Pi;
- un difuzor de 4 sau 8 Ω;
- letcon și fludor pentru baretă și regletă.
Trei linii I2S
BCLK primește ceasul de bit, LRC ceasul de selecție a canalului, DIN datele. Nu ai nevoie de ceas master. Modulul acceptă formatele I2S obișnuite și frecvențele de eșantionare de la 8 la 96 kHz.
Câștigul și canalul se aleg din pini
GAIN stabilește amplificarea: 9 dB lăsat liber, 12 dB la GND, 6 dB la VIN, 15 dB cu o rezistență de 100 kΩ la GND și 3 dB cu 100 kΩ la VIN.
SD alege ce redă amplificatorul mono: lăsat liber redă media celor două canale, legat la VIN redă canalul stâng, iar la GND oprește amplificatorul. Prin divizoare rezistive poți alege și canalul drept.
Ieșire pentru difuzor, nu pentru căști
Ieșirea în clasă D este o punte care comandă direct difuzorul; nu o lega la masă și nu o conecta la o intrare de linie sau la căști. Difuzoarele de 4 Ω dau puterea maximă de 3,2 W la 5 V, cele de 8 Ω în jur de 1,8 W.
Bibliotecile fac partea grea
ESP32-audioI2S și ESP8266Audio pe ESP32, respectiv driverul I2S din SDK-ul Pico, trimit direct fluxul PCM spre modul. Pe Raspberry Pi, modulul apare ca placă de sunet I2S după activarea suprapunerii de arbore de dispozitive corespunzătoare.
Amplificatorul MAX98357A este potrivit dacă vrei să redai sunet dintr-o placă cu I2S pe un difuzor mic, fără convertor digital-analog extern și cu puțină căldură.
Specificații tehnice
| Circuit integrat | MAX98357A, DAC și amplificator în clasă D |
|---|---|
| Intrare | I2S: BCLK, LRC, DIN |
| Frecvențe de eșantionare | 8–96 kHz |
| Rezoluție | 16, 24 sau 32 de biți |
| Putere de ieșire | 3,2 W pe 4 Ω la 5 V; circa 1,8 W pe 8 Ω |
| Canale | Mono: stâng, drept sau media, din pinul SD |
| Câștig | 3, 6, 9, 12 sau 15 dB, din pinul GAIN |
| Alimentare | 2,5–5,5 V |
| Randament | 92 % la 1 W pe 8 Ω |
| Distorsiuni | 0,015 % THD+N la 1 kHz |
| Pini | LRC, BCLK, DIN, GAIN, SD, GND, VIN |
| Conector difuzor | Regletă cu șuruburi cu 2 poli, inclusă, nelipită |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-MOD-MAX98357 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Ai folosit acest produs? Spune-ne cum ți s-a părut.
Întrebări frecvente
Nu direct: UNO nu are I2S. Folosește ESP32, ESP32-C3, Raspberry Pi Pico sau Raspberry Pi, care au interfață I2S în hardware.
Unul de 4 Ω pentru puterea maximă de 3,2 W la 5 V, sau de 8 Ω pentru circa 1,8 W. Nu conecta căști sau intrări de linie la ieșire.
Din pinul GAIN: liber 9 dB, la GND 12 dB, la VIN 6 dB, cu 100 kΩ la GND 15 dB, cu 100 kΩ la VIN 3 dB.
Nu, modulul este mono. Poți folosi două module pe aceeași magistrală I2S, unul setat pe canalul stâng și celălalt pe cel drept din pinul SD.
Puțin: clasa D are randament de 92 %, deci nu are nevoie de radiator la puterile pe care le scoate.
