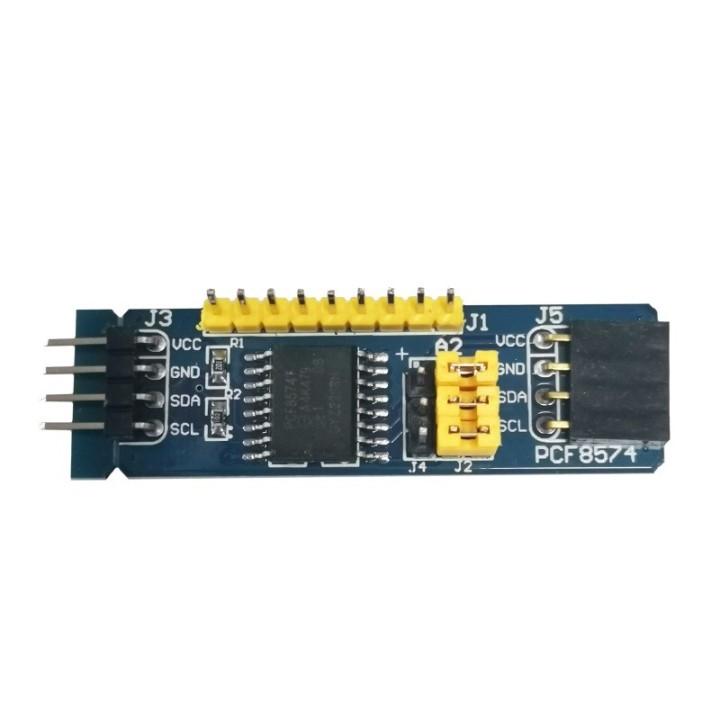

Modul expandor I/O PCF8574, 8 pini, I2C

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-MOD-PCF8574
  • Nou
Modul expandor I/O PCF8574 I2C | Letcon

11,28 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare luni, 14 sept.

dacă comanzi în 1h 41m

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

3,3 V 5 V

Interfață

I2C

Funcție

Expandor I/O

Descriere

Modulul expandor I/O PCF8574 îți dă opt linii digitale în plus, P0–P7, pe magistrala I2C: pe placa de control ocupă doar SDA și SCL, indiferent dacă folosești unul sau toate cele opt porturi. Circuitul merge la 2,5–6 V, comunică la maximum 100 kHz și are o ieșire de întrerupere INT.

Liniile sunt cvasi-bidirecționale: aceleași porturi pot citi butoane și tastaturi matriciale sau pot comanda LED-uri de stare și semnale digitale. Prin intrările de adresă A0–A2 pui mai multe module pe aceeași magistrală.

Ce primești și ce mai este necesar

Primești un modul expandor I/O PCF8574 cu opt porturi digitale.

Pentru integrare îți mai trebuie, după proiect:

  • o placă de control cu magistrală I2C;
  • fire pentru conexiunile VCC, GND, SDA și SCL;
  • o alimentare de 2,5–6 V, de regulă luată de pe placa de control;
  • rezistențe pull-up pentru magistrala I2C, dacă nu există deja în circuit;
  • un tranzistor sau un driver separat pentru sarcini de putere;

Adresa reglabilă permite până la 64 de linii I/O

Stările intrărilor A0, A1 și A2 aleg una dintre adresele 0x20–0x27, deci poți pune până la opt circuite PCF8574 pe aceeași magistrală I2C, fiecare cu câte opt linii, adică maximum 64 de linii I/O. Adresele trebuie să fie diferite, altfel modulele se bat pe magistrală.

Intrările se pregătesc scriind nivelul logic 1

Pinii P0–P7 sunt cvasi-bidirecționali și nu au registru separat pentru direcție. Ca să folosești un pin ca intrare, îi scrii mai întâi valoarea 1, apoi citești starea portului. La pornire, toate liniile stau pe nivel înalt prin sursa internă de curent.

Ieșirile absorb curent mai bine decât îl dau

Ieșirile sunt bune pentru comenzi active pe nivel jos: un LED îl legi spre VCC printr-un rezistor, astfel încât pinul să absoarbă curentul. Pentru bobine de releu, motoare sau alte sarcini de putere ai nevoie de un tranzistor, un MOSFET ori un circuit driver.

INT semnalează schimbările fără citire în buclă

Ieșirea INT este activă pe nivel jos și open-drain, deci are nevoie de o rezistență pull-up. O legi la o intrare de întrerupere a microcontrolerului ca să prinzi schimbarea unui port, apoi citești cei opt biți ca să afli care intrare s-a schimbat.

Nivelurile logice trebuie corelate cu alimentarea

PCF8574 acceptă alimentare de 2,5–6 V, dar pragurile intrărilor I2C depind de VCC. Dacă placa de control lucrează la 3,3 V, alimentezi modulul și rezistențele pull-up la un nivel compatibil sau pui un convertor de nivel logic; modulul nu este un convertor între 3,3 V și 5 V.

Modulul este potrivit când ai nevoie de mai multe intrări și ieșiri simple, dar vrei să păstrezi liberi pinii controlerului: panouri de butoane, indicatoare și automatizări cu semnale digitale lente.

Specificații tehnice

Tip produs Modul expandor I/O
Circuit integrat PCF8574
Număr de linii I/O 8, P0–P7
Arhitectura porturilor Cvasi-bidirecțională
Registru separat pentru direcție Nu
Interfață I2C / SMBus
Frecvență maximă I2C 100 kHz
Tensiune de alimentare 2,5–6 V
Interval de adrese I2C 0x20–0x27
Intrări pentru selectarea adresei A0, A1, A2
Număr maxim de module pe magistrală 8
Număr maxim de linii cu 8 module 64
Ieșire de întrerupere INT, activă pe nivel jos, open-drain
Starea porturilor la pornire Nivel logic înalt
Curent recomandat maxim la nivel jos 25 mA pe pin
Curent recomandat maxim la nivel înalt 1 mA pe pin; sursă de curent slabă
Curent de repaus al circuitului Maximum 10 µA
Temperatură de operare a circuitului –40…+85 °C
