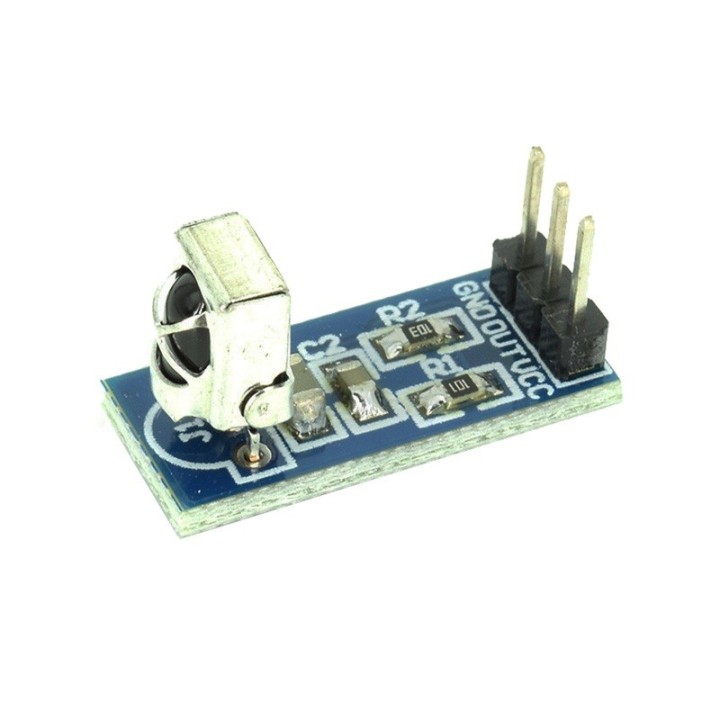

Modul receptor infraroșu pentru telecomandă

La baza modulului se află receptorul infraroșu VS1838B, acordat la o purtătoare de 38 kHz și o lungime de undă de 940 nm. Circuitul integrează recepția, filtrarea, amplificarea și demodularea semnalului, apoi furnizează impulsurile comenzii pe o singură ieșire digitală.

Modulul funcționează la 3–5 V și consumă cel mult 1,5 mA. În utilizare, fiecare apăsare a telecomenzii ajunge la placa de control sub forma unei secvențe de impulsuri, pe care programul o poate asocia cu aprinderea unei lumini, acționarea unui releu sau schimbarea unei stări.

Ce primești și ce mai este necesar

Primești modulul receptor infraroșu cu VS1838B. Telecomanda, placa de control și firele de conectare se aleg separat; pentru un montaj funcțional ai nevoie de:

• o placă de dezvoltare cu intrare digitală, precum Arduino, ESP32 sau Raspberry Pi Pico;
• o telecomandă IR care folosește purtătoarea de 38 kHz;
• fire de legătură potrivite montajului;

Trei conexiuni sunt suficiente pentru integrare

Modulul folosește alimentare, masă și o ieșire de semnal. Alegi o tensiune din intervalul 3–5 V compatibilă cu placa ta, unești masele și conectezi semnalul la un pin configurat ca intrare digitală. Nivelul de ieșire este compatibil cu circuite TTL și CMOS.

Telecomanda trebuie să folosească infraroșu la 38 kHz

Receptorul poate prelua comenzile majorității telecomenzilor IR care lucrează la 38 kHz, inclusiv ale mini-telecomenzilor pentru proiecte electronice. Telecomenzile Bluetooth și cele radio nu sunt compatibile, deoarece nu transmit semnal infraroșu către receptor.

Codul butonului este interpretat în software

VS1838B elimină purtătoarea optică și livrează semnalul digital demodulat, dar identificarea protocolului și a butonului se face în program. Pentru Arduino poți folosi biblioteca IRremote, iar pentru ESP32 și Raspberry Pi Pico există biblioteci cu funcții echivalente.

La configurare, citești mai întâi codurile transmise de telecomandă și stabilești acțiunea asociată fiecăruia. Astfel, poți folosi orice buton recunoscut pentru a modifica o ieșire, o variabilă sau starea unui mecanism.

Distanța de 17 m presupune orientare perpendiculară

Distanța de recepție specificată este de 17 m atunci când radiația ajunge perpendicular pe receptor. Pentru proiectarea amplasării, tratezi această valoare ca pe una corespunzătoare alinierii directe dintre telecomandă și partea sensibilă a modulului.

Este potrivit pentru comenzi discrete și volume mici de date

Modulul este destinat transmiterii unor comenzi scurte de la telecomandă, nu unui flux continuu de date. Îl poți folosi pentru:

• pornirea unui releu sau reglarea iluminării;
• comanda unui mecanism de deschidere și închidere;
• schimbarea direcției unui robot;
• navigarea printr-un meniu afișat;

Este potrivit dacă vrei să adaugi unui proiect cu microcontroler o intrare simplă pentru telecomenzi IR de 38 kHz, cu alimentare redusă și o singură linie digitală de semnal.
