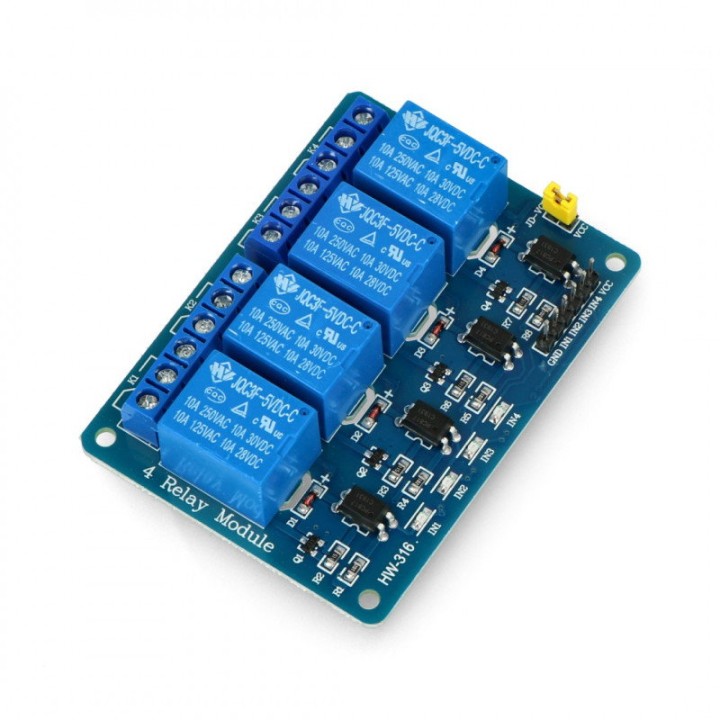

Modul cu 4 relee 10 A / 250 V, bobine 5 V, optocuplate

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-MOD-RELAY4
  • Nou
Salvează la favorite
Modul cu 4 relee 10 A / 250 V, bobine 5 V, optocuplate

24,90 lei

Toate taxele incluse

Canale

În stoc

Vezi produse similare

Livrare estimată joi, 8 oct.

dacă plasezi comanda în 5h 54m

Vândut și livrat de Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

5 V

Interfață

Digital

Nivel logic

3,3 V · 5 V

Funcție

Releu

Pinout Conector de comandă (6 pini) · 6 pini

5V GND GPIO
1 GND
2 IN1 (activ LOW)
3 IN2 (activ LOW)
4 IN3 (activ LOW)
5 IN4 (activ LOW)
6 VCC (5 V)

Pinout Alimentare bobine (jumper) · 2 pini

5V
1 JD-VCC (5 V bobine)
2 VCC

Documentație

Tutoriale & proiecte

Descriere

Fiecare canal are un optocuplor la intrare, un tranzistor care comandă bobina, un LED de stare și un releu cu contacte NO, NC și COM scoase pe borne cu șurub. Intrările IN1–IN4 sunt active în 0 logic: releul anclanșează când pinul este tras la masă, indiferent dacă placa lucrează la 3,3 V sau 5 V.

Alimentarea bobinelor vine pe pinul JD-VCC. Cu jumperul montat, JD-VCC este legat la VCC și modulul se alimentează dintr-o singură sursă de 5 V; cu jumperul scos, poți alimenta bobinele dintr-o sursă separată, izolată optic de placa de comandă.

Ce primești și ce mai este necesar

Primești modulul cu patru relee, cu jumperul JD-VCC montat.

Pentru utilizare mai ai nevoie separat de:

  • o sursă de 5 V capabilă de cel puțin 1 A, pentru că fiecare bobină trage în jur de 70–90 mA;
  • fire de conexiune pentru cei 6 pini de comandă;
  • cablu și conectori dimensionați pentru consumatorul comandat.

Comandă în 0 logic, izolată optic

LED-ul optocuplorului se aprinde când intrarea este trasă la masă, cu un curent de circa 5 mA. Așa, un pin de 3,3 V de la ESP32 sau Raspberry Pi comandă releul la fel de bine ca unul de 5 V. Lasă intrarea în 1 logic sau neconectată și releul rămâne liber.

La pornirea plăcii, până când programul configurează pinii, intrările pot pluti scurt; pune-le în 1 logic din primele linii de cod.

Contactele: 10 A, 250 V AC sau 30 V DC

Releele comută consumatori de până la 10 A pe contacte, atât la rețea, cât și în curent continuu până la 30 V. Bornele cu șurub primesc NO, COM și NC pentru fiecare canal, deci poți alege între contact normal deschis și normal închis.

Lucrul la tensiunea rețelei se face doar cu montajul deconectat, într-o carcasă închisă și cu cabluri corect dimensionate.

JD-VCC separă alimentarea bobinelor

Cu jumperul scos, alimentezi bobinele la JD-VCC și GND dintr-o sursă separată, iar placa de comandă rămâne izolată prin optocuploare. Este configurația recomandată când releele comută sarcini inductive sau când sursa plăcii este slabă.

Modulul cu patru relee este potrivit dacă vrei să comanzi până la patru consumatori de putere din pini logici, cu izolare optică și borne cu șurub.

Specificații tehnice

Canale 4
Relee Songle SRD-05VDC-SL-C
Contacte Max. 10 A la 250 V AC sau 30 V DC
Configurație contact NO, COM, NC, borne cu șurub
Izolare Optocuplor pe fiecare intrare
Comandă Activă în 0 logic
Curent de comandă Circa 5 mA pe intrare
Tensiune de comandă 3,3–5 V
Alimentare bobine 5 V, prin JD-VCC; jumper spre VCC montat
Conexiuni logice GND, IN1, IN2, IN3, IN4, VCC
Indicatoare LED de alimentare și LED pe fiecare canal
Dimensiuni Circa 75 × 55 mm

Detalii produs

Marcă Letcon
Cod LC-MOD-RELAY4
În stoc 2 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0,0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Da. Intrările sunt active în 0 logic prin optocuplor, deci un pin de 3,3 V tras la masă anclanșează releul.
