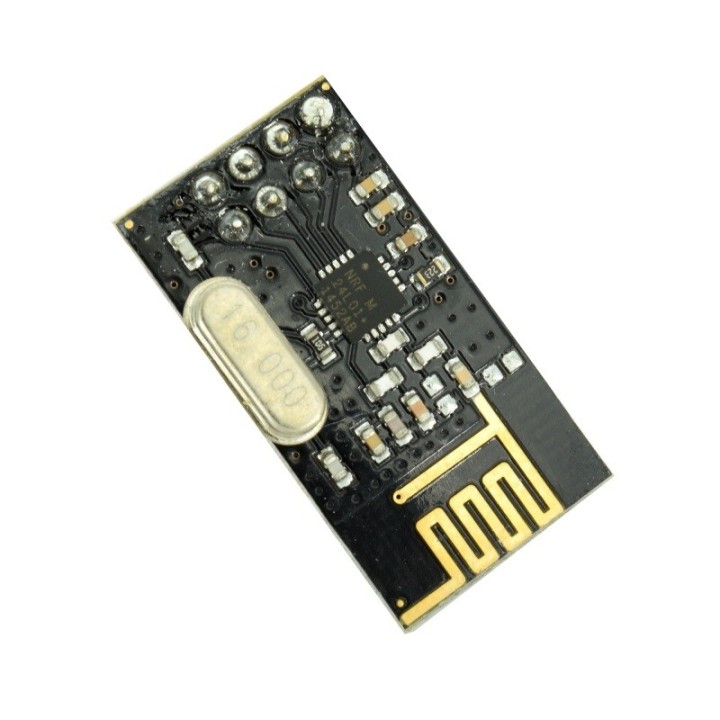

Modul radio nRF24L01+ 2,4 GHz (SPI)

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-MOD-NRF24
Salvează la favorite
Modul radio nRF24L01+ 2,4 GHz, SPI — Letcon

9,90 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare estimată joi, 8 oct.

dacă plasezi comanda în 5h 14m

Vândut și livrat de Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Conectivitate

Radio 2,4 GHz

Alimentare

3,3 V

Interfață

SPI

Nivel logic

3,3 V · 5 V

Pinout Conector 2 × 4 pini · 8 pini

3V3 GND GPIO I2C / SPI / UART
GND 1 2 VCC (1,9–3,6 V)
CE 3 4 CSN
SCK 5 6 MOSI
MISO 7 8 IRQ

Documentație

Tutoriale & proiecte

Descriere

Transceiver Nordic nRF24L01+ pe 2,4 GHz, pe o plăcuță cu antenă imprimată și conector 2×4 pini pe SPI. Leagă două plăci direct, fără router și fără împerechere.

Când două montaje trebuie doar să-și spună câte ceva, Wi-Fi-ul este prea mult. nRF24L01+ este un transceiver Nordic Semiconductor pentru banda liberă de 2,4 GHz, care face legătura direct între plăci: alegi o viteză de 250 kbps, 1 Mbps sau 2 Mbps, un canal și o adresă, iar restul îl rezolvă cipul. Se vinde bucată și se folosește în perechi: îți trebuie câte un modul la fiecare capăt al legăturii.

Ce este pe placă

Modulul este varianta clasică, cea mai răspândită: cipul nRF24L01+ cu cristalul lui, antena desenată în cupru pe marginea plăcii și un conector cu 8 pini pe două rânduri (2×4, pas 2,54 mm). Pinii, în ordinea de pe conector: GND, VCC, CE, CSN, SCK, MOSI, MISO, IRQ. Conectorul pe două rânduri nu intră util într-un breadboard — modulul se leagă cu fire jumper mamă–tată.

Cipul este versiunea „+”: cea cu modul de 250 kbps, singura pe care Nordic o mai fabrică. Modulele vândute sub numele scurt „nRF24L01” sunt, în practică, tot aceasta — dovada este exact viteza de 250 kbps din listă, pe care versiunea veche nu o avea.

Alimentare și conectare

Aici e nuanța importantă: cipul lucrează între 1,9 și 3,6 V, deci pinul VCC se alimentează de la 3,3 V, nu de la 5 V. În schimb, intrările sunt tolerante la 5 V, așa că liniile SPI se pot lega direct la un Arduino UNO sau Mega, fără convertor de nivel. SCK, MOSI și MISO merg pe magistrala SPI a plăcii; CE și CSN se pun pe oricare doi pini digitali și se declară în bibliotecă; IRQ poate rămâne neconectat.

Modulul trage vârfuri de curent la fiecare emisie, iar ieșirea de 3,3 V a unui Arduino nu le urmărește întotdeauna. Un condensator electrolitic de 10–100 µF lipit chiar între VCC și GND pe modul este remediul obișnuit pentru transmisiile care „cad” aleatoriu; pentru distanța maximă, o sursă de 3,3 V separată este mai sigură decât regulatorul plăcii.

Ce face cipul singur

Partea de protocol e făcută în hardware: Enhanced ShockBurst asamblează pachetele, calculează suma de control, retrimite automat ce nu a ajuns și confirmă recepția. Un modul poate asculta simultan șase emițători diferiți (funcția MultiCeiver), ceea ce îl face potrivit pentru o telecomandă de robot, un senzor de grădină care raportează la o bază sau o mică rețea de noduri într-o casă. Are 125 de canale, de la 2,400 la 2,525 GHz; cele de peste 100 stau deasupra benzii ocupate de Wi-Fi, așa că sunt alegerea mai liniștită într-un bloc.

Rază și limite

Cu antena imprimată, raza este de ordinul zecilor de metri în câmp deschis și scade mult prin pereți; viteza de 250 kbps este cea mai rezistentă la distanță. Pentru sute de metri există varianta cu amplificator (PA+LNA) și antenă externă — un alt modul, nu acesta.

Specificații tehnice

Cip Nordic Semiconductor nRF24L01+
Bandă 2,4 GHz ISM
Viteze pe aer 250 kbps, 1 Mbps sau 2 Mbps
Canale 125 (2,400–2,525 GHz)
Interfață SPI
Conector 2×4 pini, pas 2,54 mm: GND, VCC, CE, CSN, SCK, MOSI, MISO, IRQ
Alimentare 1,9–3,6 V
Niveluri logice Intrări tolerante la 5 V
Consum 11,3 mA la emisie (0 dBm), 13,5 mA la recepție
Consum în repaus 26 µA în standby, 900 nA oprit
Protocol Enhanced ShockBurst, 6 fluxuri de date
Antenă Imprimată pe placă
Rază orientativă Aproximativ 15–60 m, în funcție de condiții

Detalii produs

Marcă Letcon
Cod LC-MOD-NRF24
În stoc 5 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0,0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Da. Nordic mai fabrică doar versiunea „+”, iar modulele listate sub numele scurt sunt tot aceasta — semnul sigur este modul de 250 kbps, pe care cipul vechi nu îl avea. Cele două versiuni comunică între ele la 1 și 2 Mbps.
