Amplificator audio stereo clasa D PAM8610, 2×10 W
- Nou
- Stoc epuizat
Amplificator audio stereo clasa D PAM8610, 2×10 W imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
7–15 V DC
Putere
2×10 W pe 8 Ω, la 13 V
Intrare
Jack 3,5 mm, nivel de linie
Documentație
Descriere

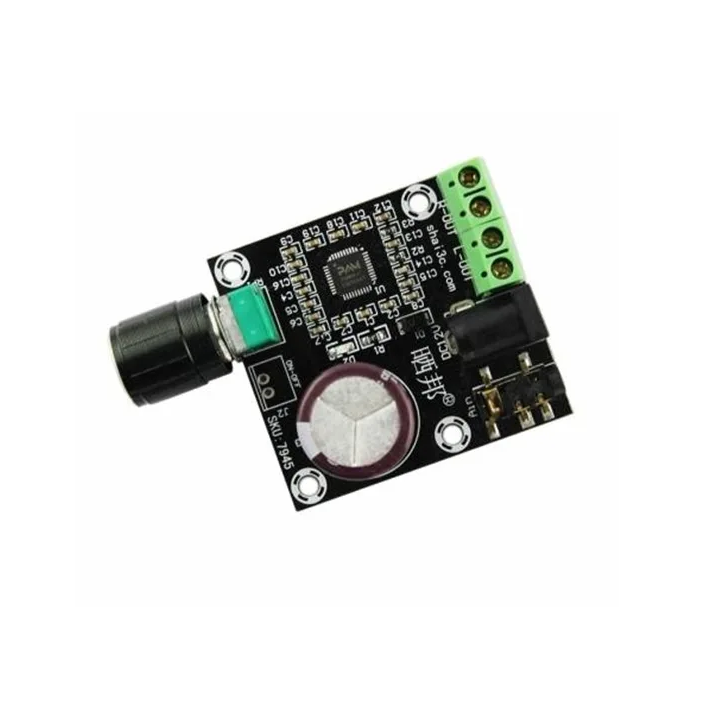

O placă mică, vândută gata asamblată, care transformă o sursă de semnal audio — telefon, laptop, ieșirea de sunet a unui calculator — într-o pereche de difuzoare de raft. Cipul PAM8610 amplifică în clasă D, cu randament de peste 90 %, așa că placa disipă puțin și lucrează fără radiator, la 43 × 47 mm.
Conexiunile sunt directe: alimentarea intră pe mufa rotundă de DC, semnalul pe jackul de 3,5 mm, iar difuzoarele se prind în regleta cu șuruburi, fiecare canal cu bornele lui. Potențiometrul are întrerupător pe același ax, deci tot el pornește și oprește placa. Și un detaliu care se simte în timp: potențiometrul nu stă în calea semnalului, ci doar dă o tensiune de comandă controlului de volum din cip — 32 de trepte, de la −75 la +32 dB — așa că uzura lui nu introduce fâșâit în audio.
Alimentarea acceptă între 7 și 15 V. Cifra de 2×10 W este specificată la 13 V, pe sarcină de 8 Ω, la limita de distorsiune de 10 % — de la un alimentator obișnuit de 12 V, puterea maximă e ceva mai mică decât cifra nominală. Cipul are protecție la supracurent, scurtcircuit și supraîncălzire, plus circuit de pornire fără pocnete.
Ieșirile sunt în punte (BTL): bornele de difuzor nu se leagă niciodată la masă și nu sunt pentru căști — placa e gândită pentru difuzoare pasive de 8 Ω. Iar jackul de intrare așteaptă semnal analogic de nivel de linie: un Raspberry Pi 4 se leagă direct prin mufa lui de 3,5 mm, dar un Raspberry Pi 5, un Pico sau un ESP32 au nevoie întâi de un DAC sau de o placă de sunet USB.
Specificații tehnice
| Cip | PAM8610 (Diodes Incorporated) |
|---|---|
| Tip | Stereo, clasă D, ieșiri în punte (BTL) |
| Putere de ieșire | Până la 10 W pe canal, pe 8 Ω, la 13 V (THD 10 %) |
| Impedanță difuzoare | 8 Ω |
| Alimentare | 7 – 15 V DC, mufă rotundă |
| Randament | Peste 90 % |
| Zgomot | −90 dB |
| Control de volum | Potențiometru cu întrerupător; 32 de trepte, −75…+32 dB |
| Intrare | Jack 3,5 mm, nivel de linie |
| Ieșiri | Regletă cu șuruburi, canal stâng și drept |
| Protecții | Supracurent, scurtcircuit, supraîncălzire, pornire fără pocnete |
| Dimensiuni | 43 × 47 mm |
| Montaj | 4 găuri în colțuri |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-MOD-PAM8610 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Orice sursă de 7–15 V pe mufa rotundă de DC; alegerea firească e un alimentator de 12 V. Puterea maximă de 2×10 W este specificată la 13 V, deci la 12 V ieșirea rămâne puțin sub cifra din titlu.
Nu. Ieșirile sunt în punte (BTL): ambele borne ale fiecărui difuzor sunt active, niciuna nu este masă. Căștile au masă comună între canale, deci ar scurtcircuita etajele de ieșire. Placa se folosește numai cu difuzoare pasive.
Difuzoare pasive de 8 Ω care duc în jur de 10 W, legate direct în regleta cu șuruburi — etajul în clasă D nu cere filtre sau condensatoare între placă și difuzor.
Da, cu o condiție: intrarea de 3,5 mm așteaptă semnal analogic de nivel de linie. Un Raspberry Pi 4 se leagă direct prin ieșirea lui de 3,5 mm; un Raspberry Pi 5, un Pico sau un ESP32 nu au ieșire analogică, deci le trebuie întâi un DAC sau o placă de sunet USB.
Întrerupătorul de pe potențiometru: sub volumul minim există un clic de oprire, iar placa pare moartă deși are alimentare. Rotește potențiometrul până trece de clic, apoi crește volumul.
