Modul ceas de timp real DS3231 (RTC de precizie, I2C)

Fără recenzii încă Scrie prima recenzie Stoc epuizat
OEM Cod: LC-MOD-RTC-DS3231

Preț: 21,00 lei

Toate taxele incluse

Disponibilitate produs: Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi accesoriile compatibile

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V · 5 V

Interfață

I2C

Funcție

Ceas RTC

Precizie

±2 ppm

Pinout conector principal · 6 pini

5V GND GPIO I2C / SPI / UART
1 32K (ieșire 32 kHz)
2 SQW (alarmă / undă pătrată)
3 SCL
4 SDA
5 VCC (3,3–5 V)
6 GND

Pinout conector de extensie I2C · 4 pini

5V GND GPIO I2C / SPI / UART
1 SCL
2 SDA
3 VCC
4 GND

Exemplu de cod Arduino

Instalează biblioteca RTClib (Adafruit) din Library Manager, cu dependențele cerute, apoi încarcă sketch-ul. La prima pornire, ora se setează din momentul compilării. În Serial Monitor, la 9600 baud, vezi data, ora și temperatura, o dată pe secundă.

#include <RTClib.h>

RTC_DS3231 rtc;

void setup() {
  Serial.begin(9600);
  if (!rtc.begin()) {
    Serial.println("Nu gasesc DS3231. Verifica legaturile.");
    while (true) delay(10);
  }
  if (rtc.lostPower()) {
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  char text[] = "DD.MM.YYYY hh:mm:ss";
  Serial.print(rtc.now().toString(text));
  Serial.print("  ");
  Serial.print(rtc.getTemperature());
  Serial.println(" C");
  delay(1000);
}

Legare la Arduino UNO R3

SDAA4 / SDA
SCLA5 / SCL
VCC5V sau 3,3V
GNDGND
Legarea DS3231 la Arduino UNO R3: SCL la A5, SDA la A4, VCC la 5V sau 3,3V, GND la GND

Documentație

Descriere

Proiectul tău știe cât e ceasul chiar și fără internet

Un ceas de birou, un sistem de irigare sau un dispozitiv care înregistrează măsurători au ceva în comun: au nevoie să știe ora. Modulul RTC DS3231 adaugă această funcție proiectului tău, păstrând data și ora independent de programul microcontrolerului. După configurarea inițială, funcționează fără conexiune la internet, iar cu o baterie de rezervă compatibilă continuă să țină timpul și când întrerupi alimentarea principală.

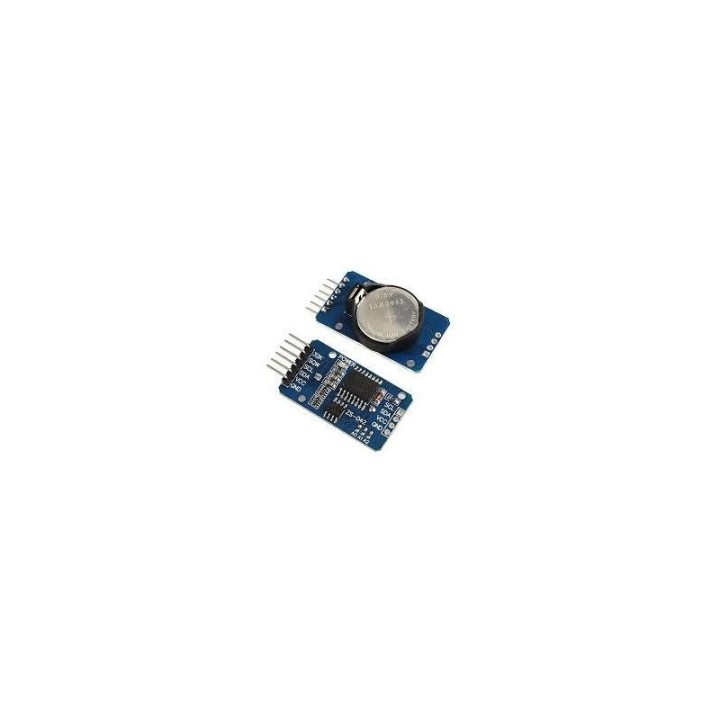

Modulul DS3231 văzut din față și din spate

Precizie care se vede în timp

DS3231 integrează un oscilator cu cuarț compensat termic, care reduce influența variațiilor de temperatură asupra ceasului. Precizia specificată pentru circuit este de ±2 ppm între 0 și +40 °C, echivalentul unei abateri calculate de aproximativ ±5 secunde în 30 de zile.

Pentru un proiect care trebuie să pornească zilnic la aceeași oră sau să înregistreze momentul unei măsurători, această stabilitate înseamnă mai puține ajustări ale ceasului.

Precizia DS3231: ±2 ppm între 0 și +40 °C, ±3,5 ppm între −40 și +85 °C

Oprești montajul și ceasul continuă

Cu o baterie de rezervă compatibilă montată, DS3231 păstrează ora și data în timpul întreruperii alimentării. La repornire, programul poate citi timpul din modul, fără să fie nevoie să îl setezi din nou după fiecare deconectare.

Bateria susține funcționarea ceasului; placa de dezvoltare, afișajul și celelalte componente au nevoie de propria alimentare.

Spatele modulului DS3231, cu suportul pentru baterie gol

Suport LIR2032 · bateria nu este inclusă

Conectare prin I2C, cu doar două linii de comunicație

Modulul comunică prin SDA și SCL, la care se adaugă alimentarea și masa. Îl poți integra în proiecte cu Arduino, ESP32 sau Raspberry Pi Pico, respectând tensiunile de alimentare și nivelurile logice ale plăcii folosite.

Interfața I2C îți permite să conectezi și alte dispozitive compatibile pe aceleași două linii, dacă au adrese diferite. Astfel, poți adăuga un afișaj sau senzori fără să ocupi câte un set separat de pini pentru fiecare componentă.

Microcontrolerul și mai multe dispozitive I2C pe aceleași două linii, SDA și SCL

Două alarme pentru acțiuni programate

Cele două alarme programabile pot semnala microcontrolerului că a sosit momentul unei acțiuni: citirea unui senzor, actualizarea unui afișaj sau pornirea unei secvențe din program. Prin ieșirea INT/SQW, modulul poate genera o întrerupere, utilă inclusiv în proiecte în care microcontrolerul intră într-un mod de consum redus între măsurători.

Ciclul unei alarme: placa doarme, alarma se declanșează, INT/SQW dă o întrerupere, placa face acțiunea și se culcă la loc

Specificații tehnice

Cip DS3231
Oscilator 32,768 kHz, compensat termic, integrat în cip
Precizie (0…+40 °C) ±2 ppm
Precizie (−40…+85 °C) ±3,5 ppm
Abatere la ±2 ppm ≈ ±5 s pe lună
Interfață I2C, până la 400 kHz
Adrese I2C 0x68 (ceas), 0x57 (EEPROM)
EEPROM AT24C32, 32 Kbit
Alimentare 2,3–5,5 V
Baterie de rezervă LIR2032, 20 mm, neinclusă
Alarme 2, programabile
Ieșire 32K 32,768 kHz
Ieșire INT/SQW 1 Hz, 1,024 kHz, 4,096 kHz, 8,192 kHz sau întrerupere de alarmă
Senzor de temperatură Integrat, ±3 °C
Calendar Secundă…an, ani bisecți până în 2100
Conectori 6 pini (32K, SQW, SCL, SDA, VCC, GND) + 4 pini (SCL, SDA, VCC, GND)

Detalii produs

Marcă OEM
Cod LC-MOD-RTC-DS3231

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0,0
0 recenzii

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Nu, bateria nu este inclusă. Pe spatele modulului este un suport pentru o baterie-buton LIR2032, reîncărcabilă, de 20 mm, pe care o cumperi separat.
