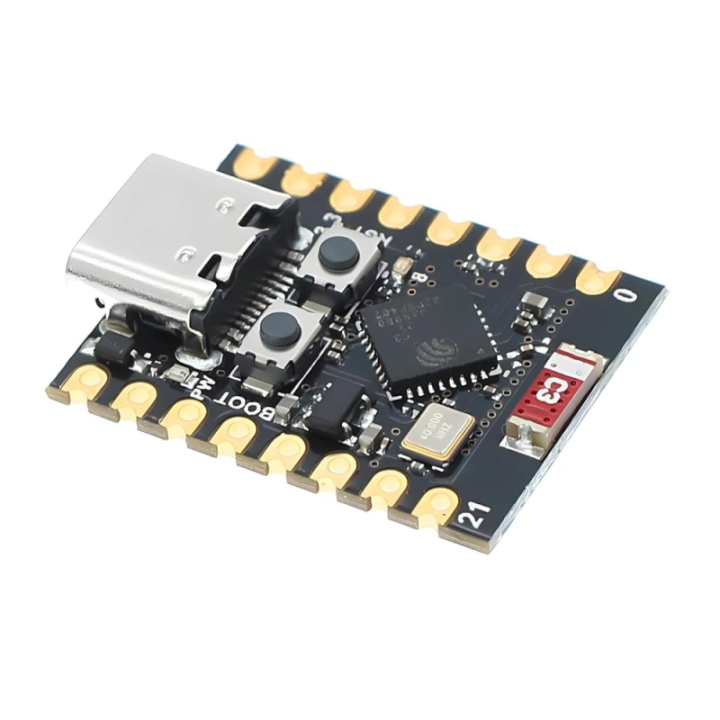

Placă de dezvoltare ESP32-C3 Super Mini, USB-C

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-ESP32-C3-SUPERMINI
  • Nou
  • Stoc epuizat
Salvează la favorite
Placă de dezvoltare ESP32-C3 Super Mini, USB-C

30,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi accesoriile compatibile

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Conectivitate

Bluetooth · Wi-Fi

Microcontroler

ESP32-C3

Conector USB

USB-C

Nivel logic

3,3 V

KIT

Accesorii compatibile

Alege ce ți se potrivește — le adăugăm pe toate în coș cu un click.

Esențiale

0 accesorii selectate
0,00 lei

Pinout Pad-uri ESP32-C3 Super Mini (2 × 8) · 16 pini

5V 3V3 GND GPIO I2C / SPI / UART
5V 1 2 GPIO5 / A5
GND 3 4 GPIO6
3V3 5 6 GPIO7
GPIO4 / A4 7 8 GPIO8 (LED)
GPIO3 / A3 9 10 GPIO9 (BOOT)
GPIO2 / A2 11 12 GPIO10
GPIO1 / A1 13 14 GPIO20 / RX
GPIO0 / A0 15 16 GPIO21 / TX

Documentație

Tutoriale & proiecte

Descriere

ESP32-C3 este un microcontroler cu un singur nucleu RISC-V la 160 MHz, 400 KB SRAM și radio Wi-Fi 802.11 b/g/n plus Bluetooth 5 LE. Varianta de pe această placă are 4 MB de flash în capsulă, iar conectorul USB-C se leagă la controlerul USB nativ al cipului, deci programarea și portul serial merg fără un convertor USB-UART separat.

Pe cele două laturi ai 16 pad-uri: 5 V, GND, 3,3 V și GPIO 0–4 pe o parte, GPIO 5–10, 20 și 21 pe cealaltă. GPIO 0–4 sunt și intrări analogice, GPIO 20 și 21 sunt UART, iar I2C și SPI pot fi așezate pe orice pin. Placa are butoane BOOT și RESET, un LED albastru pe GPIO 8, LED de alimentare și antenă ceramică pe placă.

Ce primești și ce mai este necesar

În pachet primești:

  • placa ESP32-C3 Super Mini;
  • două barete de 8 pini cu pas de 2,54 mm, nelipite.

Pentru utilizare mai ai nevoie separat de:

  • un cablu USB-C de date;
  • Arduino IDE cu pachetul esp32, PlatformIO, ESP-IDF sau MicroPython;
  • letcon și fludor, dacă vrei baretele lipite pentru breadboard.

Programezi direct prin USB-C

Cipul are USB serial/JTAG integrat: îl conectezi și apare ca port serial. În Arduino IDE alegi placa ESP32C3 Dev Module și activezi USB CDC On Boot ca să vezi mesajele seriale prin același cablu. Dacă placa nu intră singură în modul de programare, ții apăsat BOOT, apeși RESET și eliberezi BOOT.

Aceeași interfață permite depanarea JTAG fără hardware suplimentar.

Pinii au 3,3 V și câteva roluri de reținut

Toate intrările și ieșirile lucrează la 3,3 V; nu conecta semnale de 5 V direct. GPIO 9 este pinul de BOOT și trebuie lăsat liber la pornire, GPIO 8 comandă LED-ul albastru, iar GPIO 20 și 21 sunt RX și TX ale portului serial hardware. Intrările analogice sunt GPIO 0–4, cu rezoluție de 12 biți.

Pinul de 5 V scoate tensiunea de la USB și poate alimenta placa de la o sursă de 5 V când nu folosești USB; pinul de 3,3 V vine din regulatorul plăcii și alimentează senzori cu consum mic.

Antena de pe placă este mică

Antena ceramică ține placa mică, dar acoperirea este mai slabă decât la modulele cu antenă PCB mare. Pentru distanțe mai mari, redu puterea de emisie Wi-Fi din cod, care ajută stabilitatea conexiunii la multe exemplare din această familie, și ferește placa de suprafețe metalice.

Un ESP32, dar nu același cu cel clasic

ESP32-C3 are un singur nucleu și mai puțini pini decât ESP32 sau ESP32-S3, în schimb are USB nativ, Bluetooth 5 LE și consum mai mic. Pentru proiecte cu multe periferice sau cu cameră alege o placă mai mare; pentru un senzor wireless compact, C3 este alegerea naturală.

Placa ESP32-C3 Super Mini este potrivită dacă vrei Wi-Fi și Bluetooth LE într-un format minuscul, cu USB-C și programare din Arduino IDE, MicroPython sau ESP-IDF.

Specificații tehnice

Microcontroler ESP32-C3, RISC-V pe 32 de biți, un nucleu, până la 160 MHz
Memorie 400 KB SRAM, 4 MB flash
Wireless Wi-Fi 802.11 b/g/n la 2,4 GHz, Bluetooth 5 LE
Antenă Ceramică, pe placă
USB USB-C, USB serial/JTAG nativ
Pini de intrare/ieșire 13: GPIO 0–10, 20, 21
Intrări analogice 5: GPIO 0–4, 12 biți
Interfețe UART, I2C, SPI, PWM, pe pini configurabili
Nivel logic 3,3 V
Alimentare 5 V prin USB-C sau pinul 5 V; ieșire 3,3 V din regulator
Butoane BOOT, RESET
LED-uri Albastru pe GPIO 8, LED de alimentare
Barete de pini 2 × 8 pini, 2,54 mm, incluse, nelipite

Detalii produs

Marcă Letcon
Cod LC-ESP32-C3-SUPERMINI

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Instalezi pachetul esp32 din Boards Manager, alegi ESP32C3 Dev Module, activezi USB CDC On Boot și selectezi portul serial apărut la conectare. Dacă încărcarea nu pornește, intri manual în modul BOOT.
