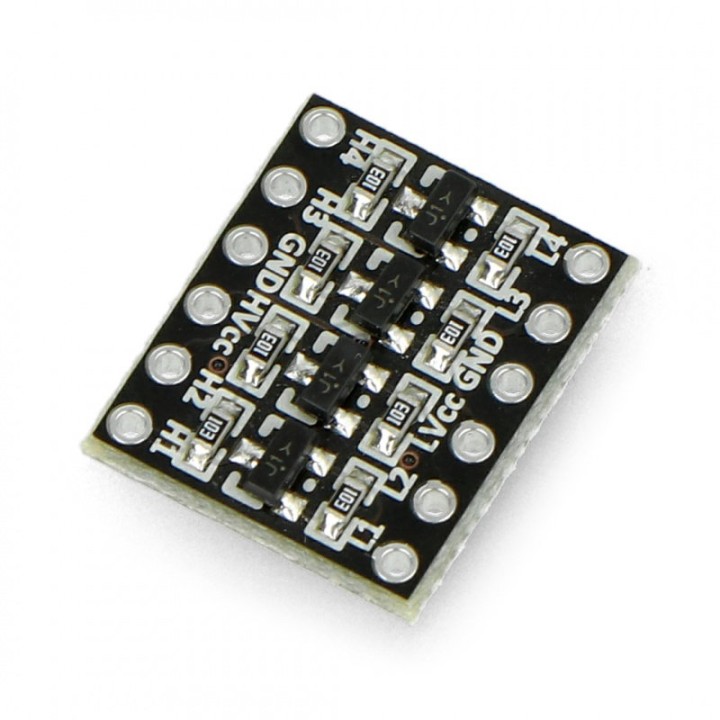

Convertor de nivel logic bidirecțional 3,3 V / 5 V, 4 canale

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-MOD-LLC-4CH
  • Nou
Salvează la favorite
Convertor de nivel logic bidirecțional 3,3 V / 5 V, 4 canale

4,90 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare estimată joi, 8 oct.

dacă plasezi comanda în 5h 51m

Vândut și livrat de Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V · 5 V

Nivel logic

3,3 V · 5 V

Funcție

Convertor de nivel

Pinout Conectori (2 × 6 pini) · 12 pini

5V 3V3 GND GPIO
HV1 1 2 LV1
HV2 3 4 LV2
HV (5 V) 5 6 LV (3,3 V)
GND 7 8 GND
HV3 9 10 LV3
HV4 11 12 LV4

Descriere

Modulul folosește patru canale bidirecționale pentru conversia nivelurilor logice între două domenii de tensiune. Partea HV se alimentează la tensiunea logică mai mare, de exemplu 5 V, iar partea LV poate lucra la 3,3 V, 2,8 V sau 1,8 V. Conversia se face în ambele sensuri pe fiecare canal.

În utilizare, conectezi alimentarea logicii înalte la HVcc, alimentarea logicii joase la LVcc și masele la GND. Semnalele se leagă în perechi corespondente: HV1 cu LV1, HV2 cu LV2 și până la canalul 4. Astfel poți pune între două circuite cu niveluri diferite o interfață comună fără să aplici direct 5 V pe o intrare destinată unei tensiuni mai mici.

Ce primești și ce mai este necesar

În pachet primești:

  • 1 × convertor de nivel logic bidirecțional cu 4 canale;
  • conectori goldpin cu pas de 2,54 mm, pentru lipire pe placă.

Pentru utilizare ai nevoie de:

  • cele două tensiuni logice între care faci conversia;
  • fire de conexiune sau breadboard, în funcție de montaj;
  • letcon și fludor dacă vrei să montezi conectorii goldpin incluși.

Fiecare canal poate transfera semnalul în ambele direcții

Modulul are patru perechi de semnale, LV1–LV4 și HV1–HV4. Fiecare pereche reprezintă același canal văzut din cele două domenii de tensiune, iar conversia funcționează bidirecțional.

Asta îl face util atunci când direcția semnalului nu este permanent aceeași sau când ai nevoie de mai multe linii între două sisteme cu niveluri logice diferite.

Ai nevoie de ambele tensiuni de referință

Convertorul nu generează singur tensiunile de 5 V sau 3,3 V. HVcc trebuie conectat la alimentarea logicii înalte, iar LVcc la alimentarea logicii joase. Masele celor două sisteme se conectează prin pinii GND.

De exemplu, pentru o legătură între 5 V și 3,3 V, conectezi 5 V la HVcc și 3,3 V la LVcc. Pentru 3,3 V ↔ 1,8 V, partea de 3,3 V devine domeniul înalt, iar 1,8 V domeniul jos.

Cele patru canale îți permit să convertești mai multe semnale simultan

Ai la dispoziție patru linii independente, astfel încât același modul poate intermedia mai multe semnale între cele două circuite. Pinii sunt marcați pe placă, ceea ce simplifică asocierea dintre partea HV și partea LV.

Modulul poate fi folosit și pentru comunicații bidirecționale; cele patru canale permit inclusiv folosirea mai multor linii în paralel între două sisteme.

Conectorii de 2,54 mm vin nelipiți

În pachet sunt incluși conectori goldpin cu pas standard de 2,54 mm, dar aceștia trebuie lipiți de tine. Poți astfel să alegi orientarea potrivită pentru breadboard sau pentru cablarea directă în proiect.

Placa are dimensiuni de numai 16,1 × 13 mm, astfel încât ocupă puțin spațiu într-un prototip sau într-un montaj permanent.

Conversia este pentru semnale logice, nu pentru alimentarea sarcinilor

Rolul modulului este adaptarea nivelurilor semnalelor digitale dintre două circuite. Alimentările HVcc și LVcc stabilesc domeniile logice între care lucrează convertorul; ele nu transformă modulul într-un convertor de putere pentru alimentarea unui dispozitiv.

Este potrivit dacă lucrezi cu plăci, senzori sau module care folosesc niveluri logice diferite și ai nevoie de până la patru linii convertite bidirecțional într-un modul compact.

Specificații tehnice

Tip produs Convertor de nivel logic
Număr de canale 4
Direcție Bidirecțională
Domeniu logic HV uzual 5 V
Domenii logică LV 3,3 V / 2,8 V / 1,8 V
Conversie suportată 5 V ↔ 3,3 V
Conversie suportată 3,3 V ↔ 1,8 V
Alimentare parte înaltă HVcc
Alimentare parte joasă LVcc
Conexiuni semnal HV HV1, HV2, HV3, HV4
Conexiuni semnal LV LV1, LV2, LV3, LV4
Masă GND
Pas conectori incluși 2,54 mm
Conectori Goldpin, pentru lipire
Dimensiuni 16,1 × 13 mm

Detalii produs

Marcă Letcon
Cod LC-MOD-LLC-4CH
În stoc 5 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0,0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Da. Conectezi domeniul de 5 V la partea HV și domeniul de 3,3 V la partea LV, apoi treci semnalul prin perechea corespunzătoare HVx/LVx.
