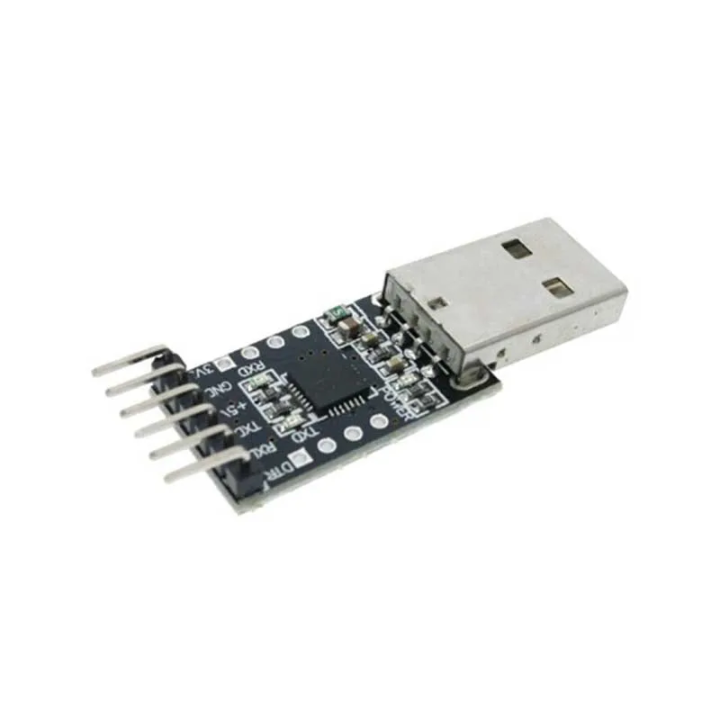

Adaptor USB-UART CP2102, stick cu mufă USB-A

La baza adaptorului se află CP2102, un bridge USB–UART care integrează transceiverul USB, oscilatorul, memoria EEPROM și regulatorul de tensiune. Cipul este compatibil USB 2.0 full-speed la 12 Mbps, iar interfața UART acceptă viteze între 300 bps și 1 Mbps și formate cu 5–8 biți de date.

În utilizarea de zi cu zi, stickul intră direct într-un port USB-A, fără cablu intermediar, și transformă portul USB al calculatorului într-o interfață serială TTL. Pe rândul de pini găsești TXD, RXD, GND și alimentare la 3,3 V sau 5 V pentru placa conectată.

Ce primești și ce mai este necesar

În pachet primești adaptorul USB-UART CP2102 în format stick, cu mufă USB-A integrată și pini pentru comunicația serială.

Pentru utilizare ai nevoie separat de:

• o placă sau un modul cu interfață UART TTL;
• fire de legătură pentru TXD, RXD, GND și, după caz, alimentare;
• driverul CP210x/VCP, dacă sistemul de operare nu îl instalează automat;

Cablul USB separat nu este inclus și nu este necesar: adaptorul se conectează direct prin mufa USB-A.

CP2102 transformă USB-ul într-un port serial virtual

După instalarea driverului, adaptorul apare în sistem ca un port COM pe care îl poți folosi cu un terminal serial, Arduino IDE sau alte aplicații care comunică prin porturi seriale. CP2102 este potrivit pentru transfer de date, configurare, monitorizare și încărcarea firmware-ului prin UART.

Îl poți folosi pentru:

• programarea unui Arduino Pro Mini;
• monitorizarea consolei seriale a unui Raspberry Pi;
• încărcarea firmware-ului pe module ESP8266 sau ESP32;
• citirea datelor de la receptoare GPS;
• depanarea comunicației dintre un calculator și un montaj;

TXD și RXD se leagă încrucișat

Pentru o conexiune UART obișnuită, leagă TXD-ul adaptorului la RX-ul plăcii țintă, RXD-ul adaptorului la TX-ul plăcii, iar GND la GND. Dacă folosești și alimentarea din adaptor, conectează pinul de 3,3 V sau 5 V numai la intrarea corespunzătoare a plăcii.

Adaptorul nu înlocuiește interfața logică a dispozitivului țintă. Înainte de conectare, stabilește tensiunea de alimentare necesară și folosește parametri seriali compatibili pe ambele dispozitive, precum viteza, numărul de biți și paritatea.

Semnalele UART sunt la 3,3 V

TXD și RXD funcționează cu semnale logice de 3,3 V. Un Arduino alimentat la 5 V poate citi acest nivel ca HIGH, iar intrarea RXD a CP2102 acceptă semnale de până la 5 V.

Pinii de 3,3 V și 5 V sunt ieșiri de alimentare preluate din USB și nu schimbă nivelul logic al semnalelor TXD și RXD. Nu alimenta o placă la 5 V dacă aceasta funcționează numai la 3,3 V.

LED-urile arată activitatea adaptorului

Cele trei LED-uri indică alimentarea, recepția și transmisia datelor. LED-ul de alimentare te ajută să vezi dacă adaptorul primește tensiune, iar indicatoarele RX și TX arată dacă datele circulă între calculator și dispozitivul conectat.

Placa are dimensiuni de 26,5 × 15,6 mm și cântărește 4 g, astfel încât o poți lăsa conectată la un port USB sau o poți păstra ușor în trusa de lucru.

Resetul plăcii țintă poate fi manual

Pentru Arduino Pro Mini, legi pinii UART, alegi placa potrivită în Arduino IDE și apeși butonul RESET în momentul în care începe încărcarea programului. Resetul manual funcționează cu acest adaptor, fără să depindă de o linie dedicată pentru reset automat.

La modulele ESP8266 sau ESP32, pentru încărcarea firmware-ului trebuie să le pornești în modul de programare, conform cerințelor plăcii. Adaptorul este potrivit pentru comunicație și programare serială, dar modul de boot și reset ține de placa țintă.

Stickul USB-A este varianta pentru conexiuni UART de bază

Acest model este construit pentru conexiuni cu TXD, RXD și GND, plus alimentarea disponibilă la 3,3 V și 5 V. Mufa USB-A integrată îl face potrivit pentru calculatoare și hub-uri cu port USB-A.

Dacă proiectul tău cere USB-C, selectarea nivelului VCCIO prin jumper sau linii de handshake RTS/CTS, poți alege o variantă de adaptor care oferă explicit aceste conexiuni. Pentru programarea și depanarea serială obișnuită, CP2102 stick oferă pinii de bază necesari.

Este potrivit pentru pasionații de electronică, programatori și tehnicieni care lucrează cu plăci fără USB propriu sau au nevoie de un port serial TTL pentru programare, configurare și depanare.
