Amplificator de microfon MAX9814 cu AGC, cu microfon electret

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-MOD-MAX9814
  • Nou
  • Stoc epuizat
Salvează la favorite
Amplificator de microfon MAX9814 cu AGC, cu microfon electret

29,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V · 5 V

Interfață

Analogic

Funcție

Audio

Pinout Conector (5 pini) · 5 pini

5V GND GPIO
1 AR (atac/eliberare AGC)
2 Out (ieșire audio)
3 Gain (câștig)
4 Vdd (2,7–5,5 V)
5 GND

Documentație

Tutoriale & proiecte

Descriere

MAX9814 combină preamplificatorul de microfon, un amplificator cu câștig variabil și un circuit de control automat al câștigului. Când semnalul crește, circuitul reduce câștigul rapid și îl readuce lent după ce sunetul scade, cu raportul atac/eliberare ales din pinul AR. Rezultatul este un semnal audio cu nivel aproape constant, ușor de citit de un convertor analog-digital.

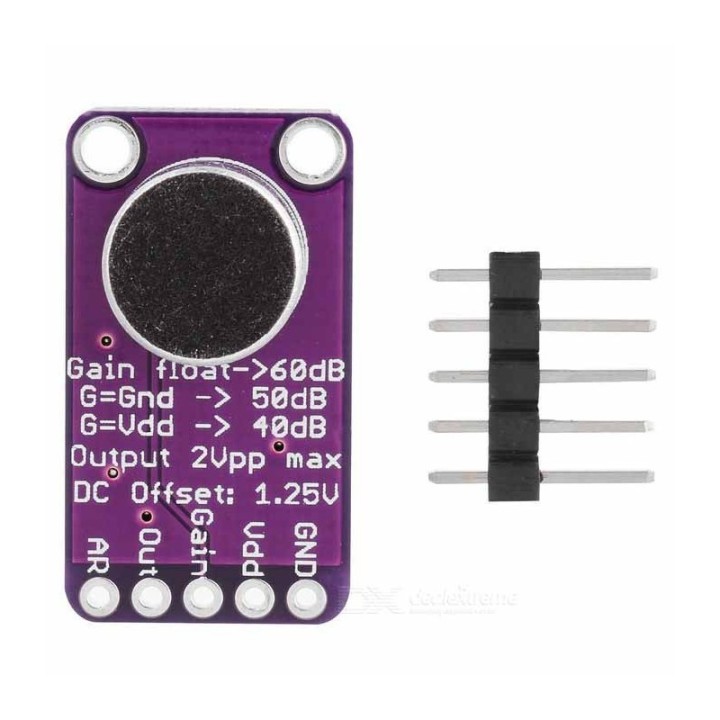

Pe placă sunt microfonul electret, cele cinci pad-uri de conectare și componentele pasive. Alimentezi modulul la 2,7–5,5 V, conectezi ieșirea la o intrare analogică și alegi câștigul din pinul GAIN: lăsat liber 60 dB, la GND 50 dB, la VDD 40 dB.

Ce primești și ce mai este necesar

În pachet primești:

  • modulul MAX9814 cu microfon electret montat;
  • o baretă de pini, nelipită.

Pentru utilizare mai ai nevoie separat de:

  • o placă cu intrare analogică: Arduino, ESP32, Raspberry Pi Pico;
  • letcon și fludor pentru baretă;
  • fire de conexiune.

Câștigul se alege dintr-un singur pin

GAIN lăsat neconectat dă câștigul maxim de 60 dB, potrivit pentru sunete slabe sau îndepărtate. Legat la GND obții 50 dB, legat la VDD 40 dB, pentru surse apropiate sau puternice. Controlul automat lucrează sub această limită și nu o depășește.

Pinul AR stabilește raportul dintre timpul de atac și cel de eliberare al controlului automat: lăsat liber 1:4000, la VDD 1:2000, la GND 1:500. Pentru vorbire, valoarea implicită este un punct de plecare bun.

Ieșirea are 2 Vpp pe un offset de 1,25 V

Semnalul de ieșire oscilează în jurul a 1,25 V, cu amplitudine de până la 2 Vpp. Se citește direct cu convertorul analog-digital al plăcii, fără condensator de cuplare, atât la 3,3 V, cât și la 5 V.

Pentru a extrage nivelul sonor, eșantionezi câteva zeci de milisecunde și calculezi diferența dintre maxim și minim sau valoarea efectivă; pentru înregistrare, eșantionezi la frecvența dorită.

Banda acoperă întregul spectru audibil

Răspunsul în frecvență este 20 Hz–20 kHz, cu distorsiuni de 0,04 % și zgomot redus, deci modulul merge și pentru înregistrare, nu doar pentru detecția zgomotului. Consumul este de câțiva miliamperi.

Ferește microfonul de vibrații mecanice și de curenții de aer: sunetul ventilatoarelor și atingerile carcasei intră direct în semnal.

Modulul MAX9814 este potrivit dacă vrei un microfon analogic cu nivel stabil, câștig selectabil și control automat, gata de conectat la o intrare analogică.

Specificații tehnice

Circuit integrat MAX9814, amplificator de microfon cu AGC
Microfon Electret, montat pe placă
Câștig maxim 40, 50 sau 60 dB, din pinul GAIN
Control automat al câștigului Da, raport atac/eliberare din pinul AR: 1:500, 1:2000 sau 1:4000
Ieșire Analogică, 2 Vpp maxim, offset 1,25 V
Bandă de frecvență 20 Hz–20 kHz
Distorsiuni 0,04 % THD
Densitate de zgomot 30 nV/√Hz
Alimentare 2,7–5,5 V
Consum Câțiva miliamperi, sub 6 mA
Pini AR, Out, Gain, Vdd, GND
Baretă de pini Inclusă, nelipită

Detalii produs

Marcă Letcon
Cod LC-MOD-MAX9814

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Din pinul GAIN: neconectat 60 dB, la GND 50 dB, la VDD 40 dB. Începe cu 50 dB pentru vorbire la distanță normală și crește dacă semnalul este prea mic.
