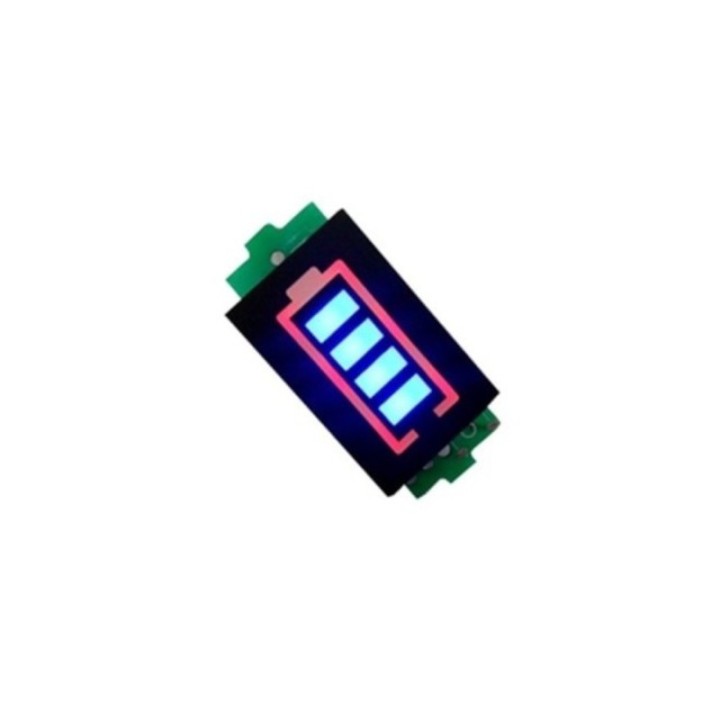

Indicator de tensiune pentru acumulatori Li-Po 1S-8S, cu LED-uri

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-MOD-LIPO-IND
  • Nou
  • Stoc epuizat
Salvează la favorite
Indicator de tensiune pentru acumulatori Li-Po 1S-8S, cu LED-uri

9,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Tip

Li-Po / Li-Ion 1S-8S

Funcție

Indicator baterie

Pinout Intrare (2 pad-uri) · 2 pini

GND
1 + (plusul pachetului)
2 − (minusul pachetului)

Descriere

Modulul măsoară tensiunea pachetului și o compară cu pragurile corespunzătoare numărului de celule selectat. Rezultatul apare pe afișajul LED de 31 × 20 mm, în patru trepte, sub forma unei baterii care se golește pe măsură ce scade tensiunea.

În practică, ai două conexiuni: plusul și minusul pachetului. Selectezi numărul de celule prin lipirea jumperului marcat de pe spate, alimentezi și modulul afișează nivelul. Placa are 45 × 20 mm și găuri de montare de 2 mm, deci intră ușor într-o carcasă sau pe un panou.

Ce primești și ce mai este necesar

Primești un indicator de tensiune pentru acumulatori Li-Po 1S–8S.

Pentru utilizare mai ai nevoie separat de:

  • pachetul de acumulatori pe care vrei să îl monitorizezi;
  • letcon și fludor, pentru jumperul de selecție și pentru fire;
  • două fire pentru conectarea la plus și minus.

Selectezi numărul de celule prin lipire

Pe spatele plăcii sunt jumperele pentru 1S până la 8S. Lipești unul singur, corespunzător pachetului tău. O selecție greșită afișează un nivel fals: cu prea puține celule selectate afișajul rămâne plin, cu prea multe rămâne gol.

Schimbarea ulterioară se face dezlipind jumperul și lipind altul, deci alege modulul pentru un anumit pachet.

Afișajul este orientativ, în patru trepte

Cele patru blocuri corespund unor praguri de tensiune, nu unei măsurări a capacității reale. Pentru un acumulator Li-Ion tensiunea scade lent în cea mai mare parte a descărcării, deci treptele arată nivelul cu aproximație, suficient pentru a ști când trebuie încărcat.

Sub sarcină mare tensiunea scade temporar și afișajul poate arăta o treaptă mai jos; după ce sarcina dispare, revine.

Consumă puțin, dar nu îl lăsa permanent pe un pachet mic

Afișajul LED consumă curent cât timp este conectat. Pe un pachet mare este neglijabil; pe un acumulator mic, lăsat săptămâni, contribuie la descărcare. Cel mai simplu este să îl legi după întrerupătorul general al montajului.

Indicatorul pentru acumulatori Li-Po 1S–8S este potrivit dacă vrei un semn vizibil al nivelului bateriei într-un robot, un model RC sau o cutie de baterii, fără să scoți multimetrul.

Specificații tehnice

Tip produs Indicator de nivel pentru acumulatori
Chimie acumulator Li-Po, Li-Ion
Număr de celule 1S–8S, selectabil prin jumper lipit
Afișaj LED, simbol de baterie cu 4 trepte: 25 %, 50 %, 75 %, 100 %
Dimensiuni afișaj 31 × 20 mm
Dimensiuni modul 45 × 20 mm
Găuri de montare Ø 2 mm
Conexiuni Plus și minus, pad-uri de lipit
Montare În paralel pe pachetul de acumulatori

Detalii produs

Marcă Letcon
Cod LC-MOD-LIPO-IND

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Lipești un singur jumper pe spatele plăcii, cel corespunzător pachetului: 1S pentru o celulă, 2S pentru două și așa mai departe, până la 8S.
