Adaptor I2C pentru LCD-uri alfanumerice (PCF8574)
- Stoc epuizat
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
2,5–6 V
Interfață
I2C
Descriere

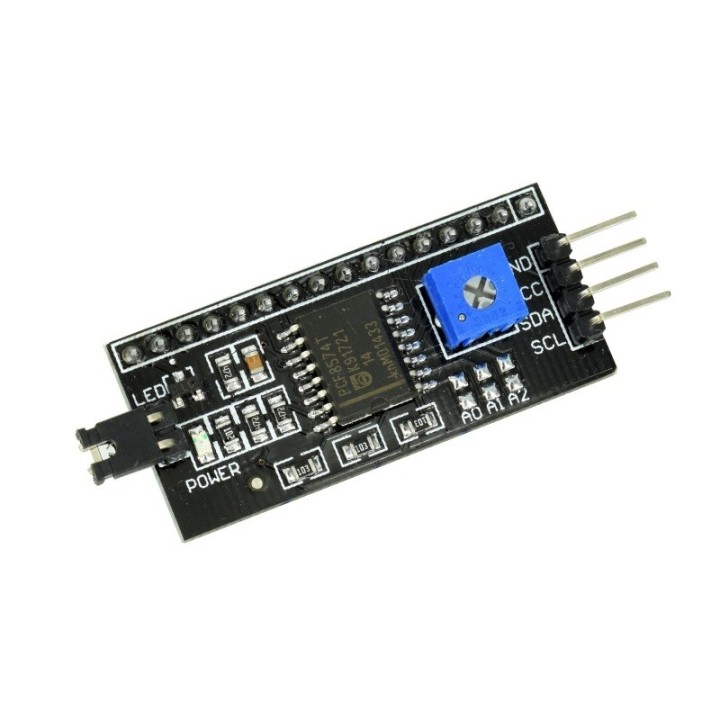

Un afișaj alfanumeric cu controler HD44780 cere, legat clasic, o mână de pini pentru date și control, plus rezistența de contrast. Adaptorul acesta, construit în jurul expandorului de I/O PCF8574, se lipește pe rândul de 16 pini de pe spatele afișajului și mută totul pe magistrala I2C: rămân patru fire, dintre care două sunt alimentarea.
Pe placă mai sunt potențiometrul de contrast și un jumper pentru iluminarea de fundal, care poate fi comandată și din program. Bibliotecile de tip LiquidCrystal_I2C fac ca afișarea să arate exact ca înainte în cod, doar că placa de dezvoltare rămâne cu pinii liberi pentru senzori și butoane.
Adresa implicită este 0x27 la variantele cu PCF8574T și 0x3F la cele cu PCF8574A; cele trei punți A0–A2 de pe placă dau opt adrese, deci mai multe afișaje pot sta pe aceeași pereche SDA/SCL. Expandorul lucrează de la 2,5 la 6 V, dar ansamblul cu un LCD 1602 este specificat pentru 5 V — iar rezistențele de pull-up ale magistralei urcă la tensiunea de alimentare a modulului. Dacă placa ta lucrează la 3,3 V, alimentează afișajul la 5 V și pune un convertor de nivel logic pe SDA și SCL.
Specificații tehnice
| Cip | PCF8574, expandor I/O pe 8 biți |
|---|---|
| Interfață | I2C (SDA, SCL) |
| Adresă implicită | 0x27 (PCF8574T) sau 0x3F (PCF8574A) |
| Adrese disponibile | 8, alese din punțile A0–A2 |
| Alimentare expandor | 2,5–6 V |
| Alimentare uzuală cu LCD 1602 | 5 V |
| Compatibilitate | Afișaje alfanumerice cu controler HD44780 |
| Legătură la afișaj | Date și control pe 4 biți |
| Contrast | Potențiometru pe modul |
| Iluminare de fundal | Jumper pe placă sau comandă din program |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-MOD-I2C-LCD |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Da. Adaptorul comandă orice afișaj alfanumeric cu controler HD44780, deci atât 1602, cât și 2004, atâta timp cât are rândul standard de 16 pini pe care se lipește.
Implicit 0x27 dacă poartă un PCF8574T și 0x3F dacă poartă un PCF8574A. Punțile A0–A2 de pe placă schimbă adresa; cel mai simplu este să rulezi întâi un scanner I2C și să vezi ce răspunde.
Da. Cele trei punți de adresă dau opt combinații, deci până la opt adaptoare pot împărți aceeași pereche SDA/SCL, fiecare cu adresa lui.
Ansamblul cu LCD 1602 se alimentează la 5 V, iar rezistențele de pull-up ale magistralei urcă la aceeași tensiune. Pe o placă de 3,3 V, soluția curată este un convertor de nivel logic pe liniile SDA și SCL.
Da, adaptorul se montează pe rândul de 16 pini de pe spatele afișajului și se lipește acolo. După aceea rămân de conectat doar VCC, GND, SDA și SCL.
