Tastatură matricială 4×4 cu 16 butoane tactile

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-MOD-KEYPAD44
  • Nou
  • Stoc epuizat
Salvează la favorite
Tastatură matricială 4×4 cu 16 butoane tactile

5,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Interfață

Digital

Funcție

Intrare

Pinout Conector (8 pini) · 8 pini

GPIO
1 R4
2 R3
3 R2
4 R1
5 C1
6 C2
7 C3
8 C4

Tutoriale & proiecte

Descriere

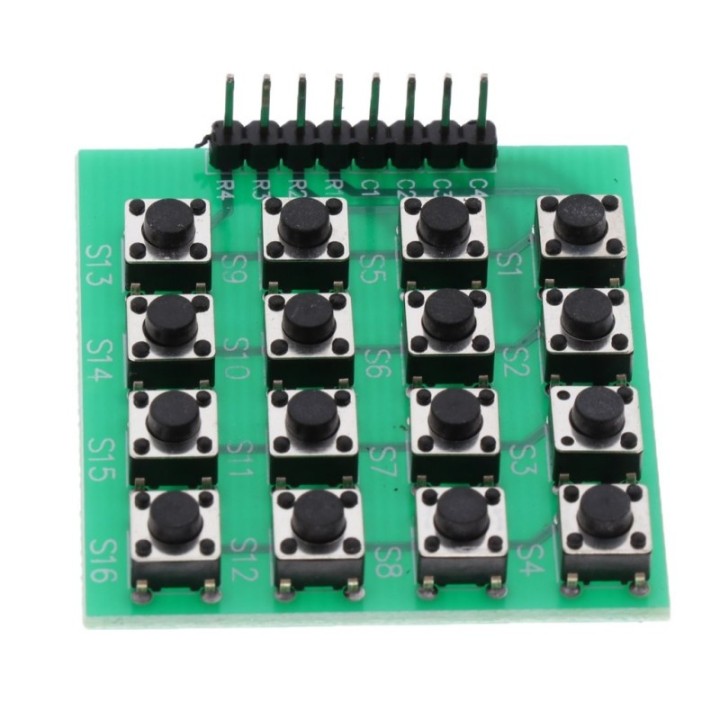

Cele 16 butoane sunt legate în matrice: fiecare buton unește un rând cu o coloană. Placa scoate cele 4 rânduri și cele 4 coloane pe un conector de 8 pini, marcat R4, R3, R2, R1, C1, C2, C3, C4. Programul pune pe rând câte un rând în 0 logic și citește coloanele; coloana care coboară arată butonul apăsat.

În practică, conectezi cei 8 pini la 8 intrări/ieșiri digitale și folosești biblioteca Keypad din Arduino IDE, care face scanarea și îți întoarce caracterul asociat butonului. Butoanele sunt contacte momentane, fără electronică, deci tastatura merge la orice nivel logic.

Ce primești și ce mai este necesar

Primești tastatura matricială 4 × 4 cu conectorul de 8 pini lipit.

Pentru utilizare mai ai nevoie separat de:

  • o placă de dezvoltare cu 8 pini digitali liberi;
  • 8 fire de conexiune mamă-mamă sau mamă-tată, după conector;
  • etichete sau un capac cu marcaje, dacă vrei simbolurile pe butoane.

8 pini pentru 16 butoane

Scanarea matricială economisește pini: 4 rânduri și 4 coloane ajung pentru 16 taste. Pinii de coloane se configurează ca intrări cu rezistență de pull-up internă, iar rândurile ca ieșiri; biblioteca se ocupă și de eliminarea vibrațiilor de contact.

Apăsările simultane ale mai multor butoane pot fi citite greșit într-o matrice simplă; pentru combinații de taste ai nevoie de diode sau de un controler dedicat.

Butoane tactile, fără marcaje

Tastele sunt microîntrerupătoare tactile cu cursă scurtă și clic perceptibil. Placa nu are simboluri imprimate pe butoane; asocierea dintre buton și caracter o faci în program, iar marcajul îl adaugi cu etichete sau cu un capac tipărit.

Funcționează cu orice placă

Neavând componente active, tastatura merge la 3,3 V sau 5 V, cu Arduino, ESP32, Raspberry Pi Pico sau Raspberry Pi. Contează doar să ai 8 pini de intrare/ieșire disponibili.

Tastatura matricială 4 × 4 este potrivită dacă ai nevoie de 16 butoane pe 8 pini, într-un format mic și gata de montat.

Specificații tehnice

Tip produs Tastatură matricială
Configurație 4 rânduri × 4 coloane
Număr de butoane 16
Tip butoane Microîntrerupătoare tactile, contact momentan
Conector 8 pini: R4, R3, R2, R1, C1, C2, C3, C4
Pini necesari 8 intrări/ieșiri digitale
Nivel logic Orice, contacte pasive
Metodă de citire Scanare pe rânduri și coloane
Dimensiuni 39 × 43 mm

Detalii produs

Marcă Letcon
Cod LC-MOD-KEYPAD44

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

8: patru pentru rânduri și patru pentru coloane. Biblioteca Keypad le scanează și îți întoarce caracterul apăsat.
