Adaptor USB-UART CP2102 cu USB-C (Waveshare)
- Nou
- Stoc epuizat
Adaptor USB-UART CP2102 cu USB-C (Waveshare) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
Din USB (4,0–5,25 V)
Interfață
USB-C / UART TTL
Descriere
Mai devreme sau mai târziu, orice atelier are nevoie de o punte între portul USB al calculatorului și o linie serială: programarea unui modul ESP care nu are USB propriu, consola unui Raspberry Pi fără monitor și tastatură, ascultarea propozițiilor NMEA ale unui receptor GPS sau depanarea UART-ului unui montaj care nu spune ce are.

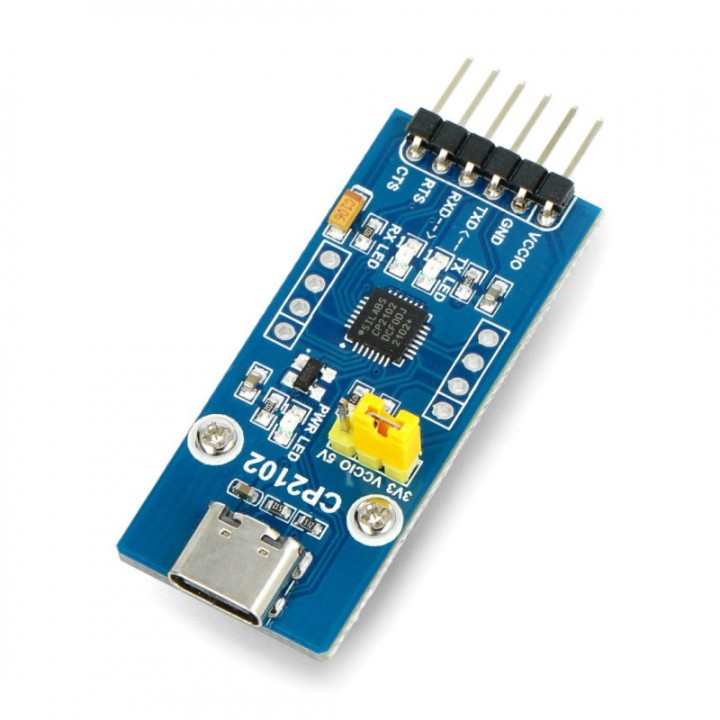

Placa Waveshare este construită în jurul lui CP2102, puntea USB-to-UART a celor de la Silicon Labs. Cipul are transceiverul USB și oscilatorul integrate, respectă specificația USB 2.0 full-speed și are drivere de port COM virtual publicate pentru Windows, macOS și Linux — după instalare, adaptorul apare ca un port serial obișnuit, cu care lucrează orice aplicație scrisă pentru un port COM. Formatul serial se configurează complet: 5, 6, 7 sau 8 biți de date, 1, 1,5 sau 2 biți de stop, paritate pară, impară, mark, space sau deloc, la viteze între 300 bps și 1 Mbps.
Detaliul care contează cel mai mult în practică este nivelul logic. Pinul VCCIO se comută din jumper între 3,3 și 5 V, deci aceeași placă vorbește corect atât cu un ESP32 sau un Raspberry Pi de 3,3 V, cât și cu un montaj de 5 V, fără convertor de nivel intercalat. Pe lângă TXD și RXD sunt scoase și liniile de control RTS și CTS, pentru handshaking hardware, iar cipul are 576 de octeți de tampon la recepție și 640 la emisie, așa că rafalele scurte nu se pierd.
Spre montaj conexiunea se face cu cablul de șase fire din pachet; spre calculator, conectorul este USB-C.
În pachet
- Placa convertorului CP2102 cu mufă USB-C
- Cablu de conectare cu 6 fire
- Conectori goldpin
Specificații tehnice
| Cip | Silicon Labs CP2102 |
|---|---|
| Conector spre calculator | USB-C |
| Standard USB | USB 2.0 full-speed (12 Mbps) |
| Nivel logic UART | 3,3 sau 5 V, ales din jumper (VCCIO) |
| Viteze | 300 bps – 1 Mbps |
| Biți de date | 5, 6, 7 sau 8 |
| Biți de stop | 1, 1,5 sau 2 |
| Paritate | Pară, impară, mark, space sau fără |
| Tampoane | 576 de octeți la recepție, 640 la emisie |
| Handshaking | Hardware sau X-On/X-Off |
| Semnale scoase | VCCIO, TXD, RXD, RTS, CTS, GND |
| Drivere | Port COM virtual pentru Windows, macOS, Linux |
| Alimentare din USB | 4,0 – 5,25 V |
| Temperatura de lucru a cipului | −40 … +85 °C |
| Dimensiuni | 46,99 × 20,32 mm |
| Cod producător | Waveshare 20644 |
Detalii produs
| Marcă | Waveshare |
|---|---|
| Cod | LC-MOD-CP2102 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Da. Jumperul de pe adaptorul CP2102 comută pinul VCCIO între 3,3 și 5 V, deci nivelul liniei seriale se potrivește cu placa la care îl legi, fără convertor de nivel logic în plus.
Silicon Labs publică drivere de port COM virtual pentru Windows, macOS și Linux. După instalare, adaptorul CP2102 apare ca un port serial obișnuit și lucrează cu orice aplicație scrisă pentru un port COM.
CP2102 lucrează între 300 bps și 1 Mbps, cu 5, 6, 7 sau 8 biți de date, 1, 1,5 sau 2 biți de stop și paritate configurabilă. Are 576 de octeți de tampon la recepție și 640 la emisie.
Da. Pe conectorul plăcii sunt scoase VCCIO, TXD, RXD, RTS, CTS și GND, deci se poate folosi handshaking hardware; cipul acceptă și controlul prin X-On/X-Off.
Un cablu de conectare cu șase fire pentru legătura la montaj și conectori goldpin. Spre calculator placa are mufă USB-C, iar cablul USB nu apare în lista de conținut a pachetului.
