Encoder rotativ KY-040 cu buton

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-MOD-ENCODER
  • Nou
  • Stoc epuizat
Encoder rotativ KY-040 cu buton

7,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

5 V

Interfață

Digital

Funcție

Intrare

Descriere

Encoderul KY-040 transformă rotația axului într-o succesiune de impulsuri digitale. Este un encoder incremental cu rotație de 360°, produce 20 de impulsuri la o rotație completă și include un buton acționat prin apăsarea axului.

În proiect, programul urmărește semnalele CLK și DT pentru a determina sensul și deplasarea, iar semnalul SW poate confirma o alegere. Astfel, același control poate regla o valoare, parcurge un meniu și executa o comandă prin apăsare.

Ce primești și ce mai este necesar

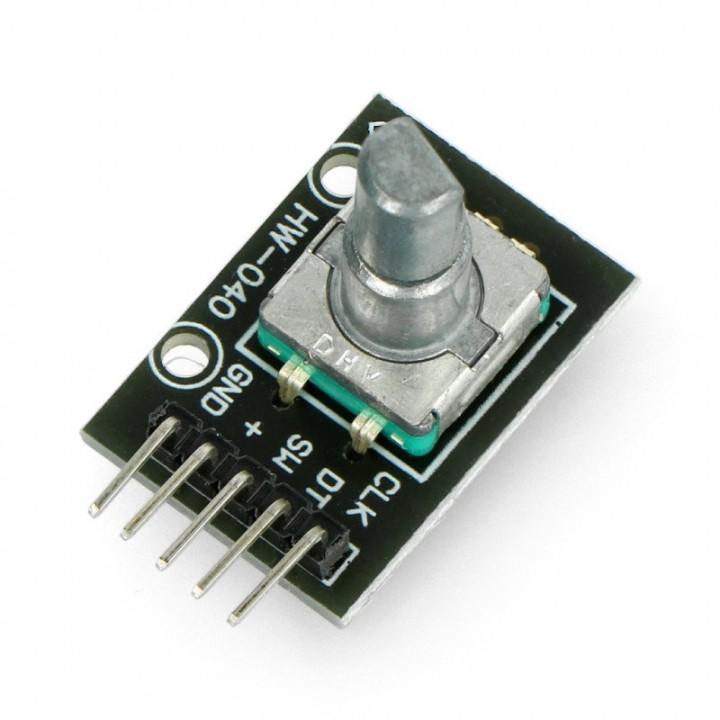

Primești un modul encoder rotativ KY-040 cu buton integrat, montat pe placa de interfață cu pini CLK, DT, SW, + și GND. Firele de conexiune nu sunt incluse.

Pentru utilizare ai nevoie de:

  • o placă Arduino sau un alt microcontroler cu alimentare de 5 V și trei intrări digitale;
  • fire jumper mamă–tată pentru conectarea pinilor;

Rotația continuă este potrivită pentru reglaje fără capăt mecanic

Axul se rotește în ambele sensuri, fără ca numărul de rotații să fie limitat precum la un potențiometru. Programul poate crește sau reduce valoarea selectată de fiecare dată când detectează impulsurile generate de encoder.

În practică, encoderul poate ocupa rolul principal într-o interfață compactă, deoarece aceeași piesă îți permite să mărești, să reduci și să confirmi o valoare. Îl poți folosi pentru:

  • navigarea prin meniuri;
  • reglarea volumului sau a luminozității;
  • alegerea unei valori sau a unui mod de lucru;
  • comandarea unui parametru într-un proiect programabil;

Cele 20 de impulsuri pe rotație stabilesc pasul de control

O rotație completă de 360° generează 20 de impulsuri. Rezoluția este potrivită pentru selectarea treptată a unei valori, iar în program poți stabili cât valorează fiecare impuls: o unitate, mai multe unități sau trecerea la următoarea opțiune.

Butonul de pe ax oferă o intrare separată

Apăsarea axului acționează butonul integrat, disponibil pe ieșirea SW. Îl poți folosi pentru confirmare, selectare sau resetarea unei valori în software, fără să adaugi un buton separat pe panoul proiectului.

Conectarea folosește cinci pini

Pinul + se conectează la 5 V, iar GND la masa comună. CLK și DT transmit impulsurile de rotație către două intrări digitale, în timp ce SW se conectează la o a treia intrare digitală pentru citirea butonului.

Modulul este compatibil cu Arduino. Pentru alte plăci de dezvoltare, verifică alimentarea de 5 V și compatibilitatea nivelurilor logice ale intrărilor înainte de conectare.

KY-040 este potrivit când construiești o interfață cu un singur control pentru rotire și confirmare, de la un meniu simplu până la reglaje programabile.

Specificații tehnice

Tip Encoder rotativ incremental
Model modul KY-040
Tensiune de lucru 5 V
Rezoluție 20 de impulsuri pe rotație
Unghi de rotație 360°, rotație continuă
Sensuri detectate Sens orar și sens antiorar
Cod de ieșire Cod Gray pe 2 biți, prin CLK și DT
Buton Integrat în ax
Ieșire buton SW, digitală
Pini CLK, DT, SW, + și GND
Număr de pini 5
Dimensiuni modul 19 × 26 × 22,5 mm
Compatibilitate Arduino
Conținut pachet 1 × modul encoder rotativ
Conformitate RoHS

Detalii produs

Marcă Letcon
Cod LC-MOD-ENCODER

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Nu. KY-040 generează impulsuri digitale și se poate roti continuu în ambele sensuri, în timp ce un potențiometru oferă o valoare analogică într-un interval mecanic limitat. Programul numără impulsurile encoderului pentru a modifica valoarea controlată.
