Breadboard-ul MB-102 are 830 de puncte la pas de 2,54 mm pe o placă de 165 × 55 mm: 630 în zona centrală și 200 pe magistralele laterale de alimentare. Sub grilă sunt contacte metalice elastice care prind terminalele componentelor și le leagă electric, fără lipire.
Montezi circuitul, îl măsori și îl modifici mutând componentele și firele. Formatul lasă loc pentru circuite integrate DIP, componente THT, module și legături către o placă de dezvoltare. Este modelul clasic, cu bază autoadezivă; varianta HQ din catalog are același format de 830 de puncte.
Ce primești și ce mai este necesar

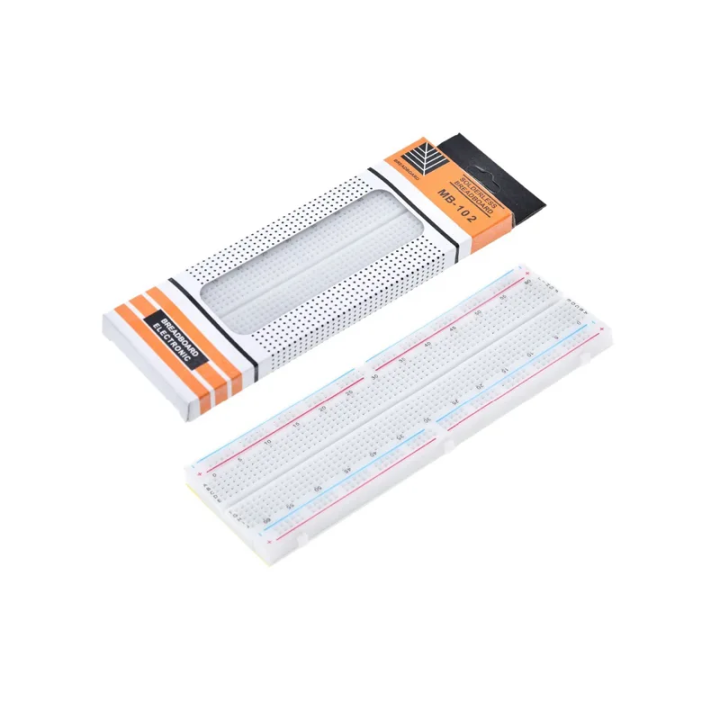

Pachetul conține o placă breadboard MB-102 cu 830 de puncte, de 165 × 55 mm. Firele jumper și modulul de alimentare pentru breadboard nu sunt incluse.
Pentru un circuit ai nevoie separat de:
- fire jumper potrivite conexiunilor;
- componente THT, circuite integrate DIP sau module cu pini;
- o sursă de alimentare potrivită circuitului;
Zona centrală este organizată pentru componente THT și DIP
Cele 630 de contacte centrale sunt așezate în grupuri de câte cinci puncte legate electric. Canalul din mijloc separă cele două jumătăți și lasă loc pentru circuitele integrate în capsule DIP, fără să unească pinii de pe laturile opuse.
Magistralele laterale distribuie alimentarea
Cele 200 de puncte laterale sunt traseele folosite de obicei pentru alimentare și masă. Cele două margini sunt independente, iar unele versiuni MB-102 pot avea traseele întrerupte la jumătate; verifică continuitatea înainte de alimentare și pune punți unde este nevoie.
Pasul de 2,54 mm stabilește compatibilitatea
Poți introduce direct componente THT, circuite integrate DIP, bare de pini și module cu pas de 2,54 mm. Breadboard-ul merge în proiecte cu Arduino, Raspberry Pi, ESP8266, ESP32 și alte plăci de dezvoltare, legate prin fire jumper potrivite.
Baza autoadezivă fixează montajul de probă
Corpul este din plastic ABS, iar partea de jos are o bază autoadezivă pentru fixarea pe suprafața de lucru. Pe laturi se îmbină cu alte breadboard-uri similare atunci când circuitul are nevoie de mai mult spațiu.
Circuitul final se mută pe o placă permanentă
MB-102 este pentru prototipare, teste și învățare, unde conexiunile trebuie schimbate ușor. După ce schema s-a stabilit, circuitul poate fi mutat pe o placă perforată sau pe un cablaj imprimat, pentru un montaj permanent.
Această placă breadboard este potrivită dacă înveți electronică, testezi o schemă sau construiești prototipuri cu componente la pas de 2,54 mm, fără să lipești fiecare versiune a circuitului.
