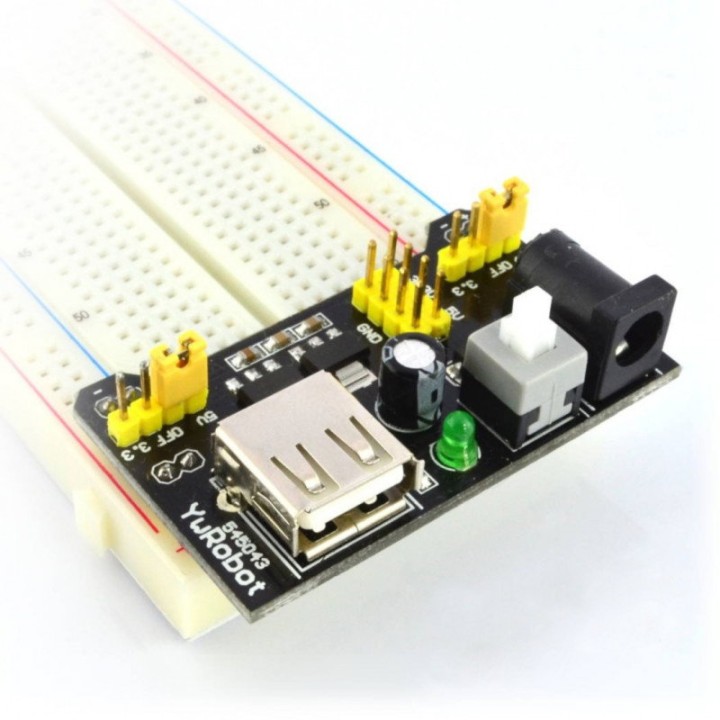

La baza modulului se află regulatoare liniare AMS1117 care generează tensiunile de 3,3 V și 5 V. Cele două șine ale breadboard-ului se configurează independent, iar alimentarea intră prin mufa DC de 5,5/2,1 mm, la 6,5–12 V. Curentul de ieșire ajunge până la 700 mA.
În practică, introduci modulul la capătul breadboard-ului, alegi tensiunea fiecărei șine și pornești alimentarea din buton. Poți avea 5 V pe o latură și 3,3 V pe cealaltă, fără să construiești separat partea de stabilizare. LED-ul indică prezența alimentării.
Ce primești și ce mai este necesar
Pachetul conține un modul de alimentare MB102. Breadboard-ul și alimentatorul nu sunt incluse.
Pentru utilizare ai nevoie separat de:
- un breadboard standard compatibil, cu 400 sau 830 de puncte;
- un alimentator de 6,5–12 V DC, cu mufă de 5,5/2,1 mm;
- fire jumper, dacă folosești conectorul central al modulului;
Fiecare șină poate avea altă tensiune
Cele două selectoare controlează independent șinele laterale. Poți configura ambele laturi la 3,3 V, ambele la 5 V sau poți folosi 3,3 V pe o parte și 5 V pe cealaltă. Dacă scoți selectorul unei laturi, tensiunea nu mai este aplicată pe șina respectivă.
Această configurație este utilă când un prototip combină circuite cu tensiuni diferite, de exemplu un controler alimentat la 5 V și un senzor de 3,3 V. Componentele trebuie conectate numai la șina corespunzătoare tensiunii lor de lucru.
Intrarea DC și portul USB-A au roluri diferite
Modulul se alimentează prin mufa DC de 5,5/2,1 mm, folosind o sursă de 6,5–12 V. Butonul de lângă mufă pornește sau oprește alimentarea întregului modul.
Portul USB-A oferă o ieșire de 5 V pentru un alt montaj. Nu introduci alimentare în acest port, deoarece pe această variantă MB102 conectorul USB-A este ieșire, nu intrare.
Limita de 700 mA exclude sarcinile cu vârfuri mari
Curentul de ieșire este de până la 700 mA. Modulul poate alimenta circuite logice, microcontrolere, senzori și afișaje mici, dacă întregul montaj rămâne în limita disponibilă.
Motoarele, servomotoarele, benzile LED și alte sarcini cu porniri sau vârfuri mari de curent au nevoie de o sursă separată. Masele circuitelor pot fi conectate împreună atunci când proiectul necesită schimb de semnale între ele.
Selectoarele trebuie verificate înainte de pornire
LED-ul arată că modulul primește alimentare, dar nu indică tensiunea aleasă pentru fiecare șină. Verifici poziția ambelor selectoare înainte de montarea componentelor și poți măsura tensiunea cu un multimetru înainte de prima pornire.
Butonul îți permite să oprești breadboard-ul fără să scoți alimentatorul din mufă. Deconectezi totuși sursa înainte de a modifica legăturile, de a muta modulul sau de a interveni asupra circuitului.
MB102 este potrivit dacă lucrezi pe breadboard și ai nevoie să distribui rapid 3,3 V și 5 V către două șine configurabile separat.
