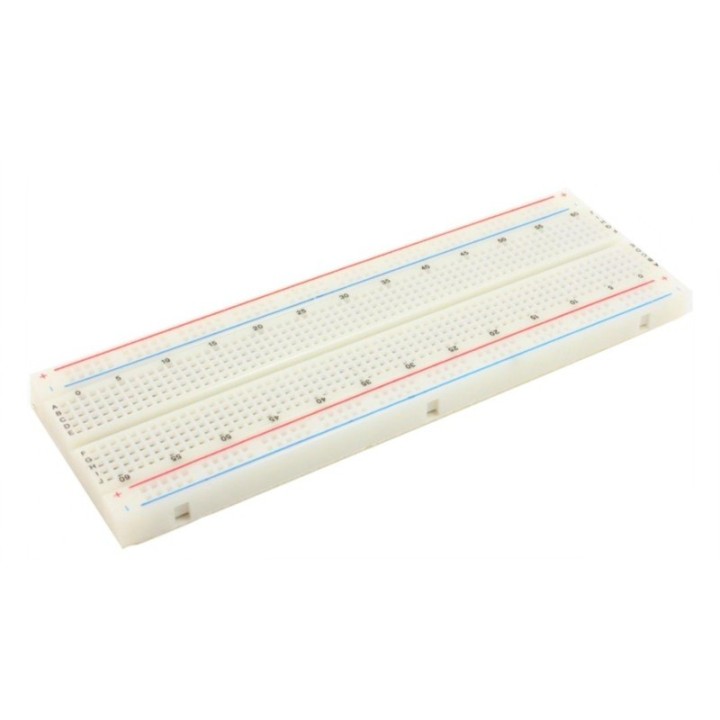

Breadboard HQ 830 puncte, ABS

Breadboard-ul HQ are 830 de puncte la pas de 2,54 mm, corp din ABS și contacte cu arc din bronz fosforos placat cu nichel; contactele sunt ceea ce îl deosebește de MB-102, care are același format de 830 de puncte. Zona centrală are 630 de puncte grupate electric câte cinci, iar cele două zone laterale adaugă 200 de puncte pentru alimentare.

Componentele și firele se introduc direct în contacte, fără lipire. Construiești un circuit, muți o legătură și înlocuiești o piesă fără să refaci placa, ceea ce îl face potrivit pentru experimente și pentru etapele în care schema încă se schimbă.

Ce primești și ce mai este necesar

Pachetul conține un breadboard HQ cu 830 de puncte de contact și corp din ABS. Firele jumper, componentele și sursa de alimentare nu sunt incluse.

Pentru utilizare alegi separat:

• fire jumper tată–tată sau conductoare rigide cu diametrul potrivit;
• componente și module cu pini compatibili;
• o placă de dezvoltare, dacă proiectul este controlat de un microcontroler;
• o sursă sau un modul de alimentare potrivit circuitului.

Contactele centrale sunt grupate pentru construirea circuitului

Cele 630 de puncte din zona centrală sunt organizate în grupuri de câte cinci contacte unite electric. Canalul dintre cele două jumătăți permite montarea circuitelor integrate în capsulă DIP, fără ca pinii de pe laturi opuse să fie legați între ei.

În aceleași grupuri introduci pinii componentelor și firele care trebuie legate electric. Rezistențe, LED-uri, tranzistoare, circuite integrate și module cu pini pot fi mutate fără să strici o placă de circuit imprimat.

Liniile laterale distribuie alimentarea în montaj

Cele 200 de puncte de pe marginile breadboard-ului sunt pentru tensiunea de alimentare și masă. Liniile nu generează și nu reglează tensiunea: le legi prin fire la sursa folosită în proiect.

Liniile de pe cele două margini sunt independente. Dacă vrei aceeași alimentare pe ambele părți ale plăcii, le legi între ele cu fire jumper, păstrând polaritatea aleasă pentru fiecare linie.

Pasul de 2,54 mm stabilește ce componente poți monta

Așezarea la 2,54 mm se potrivește cu bare de pini, capsule DIP și fire jumper folosite în prototipare. Diametrul de conductor potrivit pentru contacte este 0,8 mm.

Breadboard-ul este pentru componente cu pini care intră în contacte. Modulele cu pini mamă, terminalele cu șurub sau componentele fără terminale potrivite au nevoie de fire ori adaptoare intermediare.

Varianta HQ are alte contacte și un corp din ABS

Denumirea HQ o deosebește de celelalte breadboard-uri de 830 și 840 de puncte din catalog: corpul este din ABS, iar contactele folosesc arcuri din bronz fosforos placate cu nichel.

Îl poți folosi pentru:

• montaje experimentale de laborator;
• lecții și proiecte educaționale;
• testarea circuitelor cu microcontrolere;
• prototipuri pentru senzori și module;
• proiecte de modelism și automatizare;

Breadboard-ul este pentru etapele de test și dezvoltare, în care circuitul se schimbă des. După ce schema s-a stabilit, un montaj permanent se mută pe o placă perforată sau pe un PCB cu conexiuni lipite.

Breadboard-ul HQ cu 830 de puncte este potrivit dacă vrei loc pentru un circuit cu mai multe componente și posibilitatea de a modifica rapid conexiunile, fără lipire.
