Modul de alimentare pentru breadboard 3,3 V / 5 V (XD-42)

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-BRD-PSU
  • Nou
  • Stoc epuizat
Modul de alimentare pentru breadboard 3,3 V / 5 V (XD-42)

9,90 lei

Toate taxele incluse

Variantă

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

12 V USB

Tip

Alimentare breadboard

Conector USB

mini-USB

Tensiune de ieșire

3,3 V 5 V

Descriere

Modulul de alimentare XD-42 dă celor două șine laterale ale unui breadboard 3,3 V sau 5 V, alese separat pentru fiecare șină. Se alimentează fie la 12 V prin mufa DC de 5,5/2,1 mm, fie la 5 V prin mini-USB; la XD-42 portul mini-USB este intrare, spre deosebire de varianta cu USB-A, unde portul USB este ieșire. Curentul de ieșire ajunge la 800 mA.

În practică, introduci modulul la capătul breadboard-ului și alegi tensiunea pentru fiecare șină. Poți alimenta în același timp un circuit de 5 V și un senzor de 3,3 V, fără să construiești separat partea de alimentare, iar LED-ul îți arată când modulul este alimentat.

Ce primești și ce mai este necesar

Pachetul conține un modul de alimentare pentru breadboard XD-42. Breadboard-ul, alimentatorul și cablul mini-USB nu sunt incluse. Pentru utilizare ai nevoie separat, după cum îl alimentezi:

  • un breadboard standard cu 400 sau 830 de puncte;
  • un alimentator de 12 V cu mufă DC de 5,5/2,1 mm sau o sursă de 5 V și un cablu mini-USB;
  • fire jumper, dacă folosești și conectorul central al modulului;

Alegi separat tensiunea pentru fiecare șină

Cele două selectoare stabilesc separat ieșirea fiecărei laturi la 3,3 V sau 5 V. Poți folosi aceeași tensiune pe ambele șine sau 5 V pe o parte și 3,3 V pe cealaltă, după componentele montate.

Ai două metode de alimentare

De la adaptor folosești intrarea DC de 12 V cu conector de 5,5/2,1 mm. Dacă ai o sursă USB de 5 V, alimentezi modulul prin portul mini-USB, care la varianta XD-42 este intrare de alimentare.

Curentul disponibil este pentru prototipuri

Ieșirea dă până la 800 mA, suficient pentru circuite logice, microcontrolere, senzori și afișaje mici. Motoarele, servomotoarele, benzile LED și alte sarcini cu vârfuri mari de curent se alimentează separat.

Se potrivește pe breadboard-uri de 400 și 830 de puncte

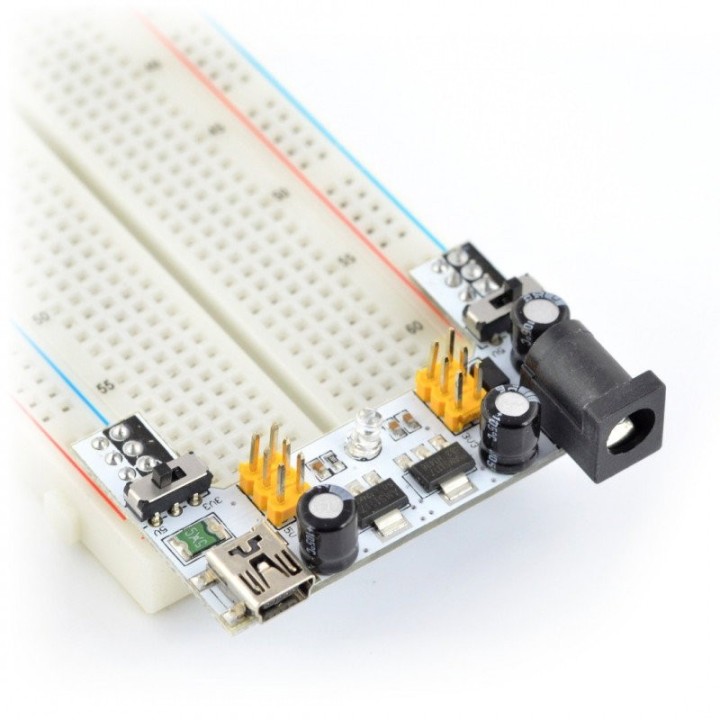

Pinii de pe partea de jos intră în șinele laterale ale plăcii de test, iar tensiunea aleasă ajunge direct pe ele. Modulul merge pe breadboard-uri standard de 400 sau 830 de puncte și are și un conector central pentru alimentare prin fire.

LED-ul indică prezența alimentării

LED-ul arată că modulul este alimentat, nu și tensiunea trimisă pe fiecare șină, care rămâne cea de pe selectorul respectiv. Verifică poziția ambelor selectoare înainte de a lega componente sensibile la 3,3 V.

XD-42 este potrivit dacă lucrezi des pe breadboard și ai nevoie să distribui rapid 3,3 V și 5 V pe două șine configurabile separat.

Specificații tehnice

Tip produs Modul de alimentare pentru breadboard
Model XD-42
Număr șine alimentate 2
Tensiuni de ieșire 3,3 V sau 5 V
Configurarea șinelor Independentă pentru fiecare latură
Selectarea tensiunii Prin două selectoare
Curent de ieșire Până la 800 mA
Alimentare prin mufă DC 12 V DC
Dimensiune mufă DC 5,5/2,1 mm
Alimentare prin USB 5 V
Conector USB Mini-USB, intrare
Indicator LED pentru prezența alimentării
Conector suplimentar Conector central pentru alimentare prin fire
Breadboard-uri compatibile Modele standard cu 400 sau 830 de puncte

Detalii produs

Marcă Letcon
Cod LC-BRD-PSU

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Nu. Pachetul conține modulul de alimentare XD-42, iar breadboard-ul se cumpără separat. Modulul este compatibil cu modele standard de 400 sau 830 de puncte.
