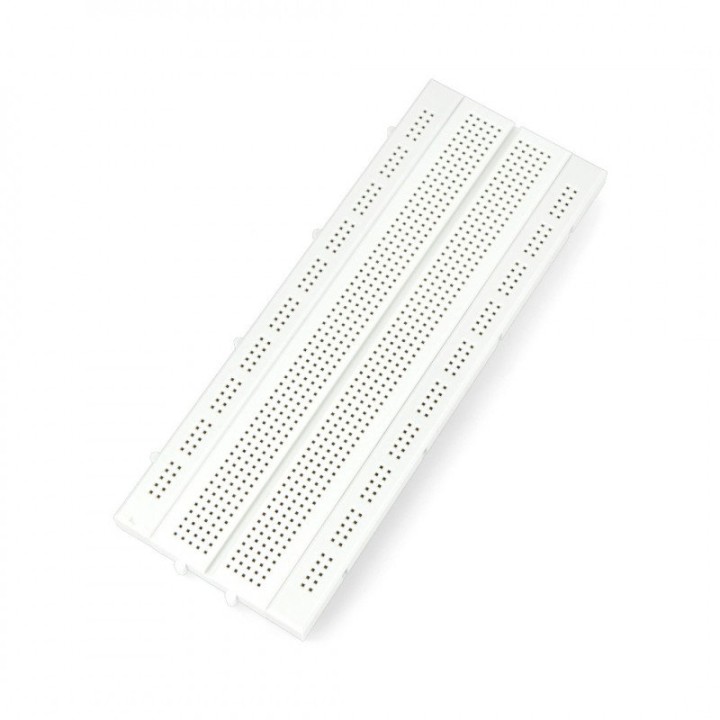

Breadboard 840 puncte

La baza breadboard-ului se află o rețea de 840 de puncte de contact, dispuse la pas de 2,54 mm într-un format de 174 × 66 mm. Componentele și firele se introduc în contactele metalice din interior, astfel încât legăturile electrice se realizează fără lipire.

În practică, poți monta un circuit, îl poți măsura și apoi modifica imediat, fără să fixezi definitiv componentele. Suprafața permite exerciții de electronică, montaje cu module pe pini și prototipuri construite înaintea unei plăci perforate sau a unui PCB.

Ce primești și ce mai este necesar

Pachetul conține un breadboard cu 840 de puncte de contact.

Pentru a construi un circuit mai ai nevoie de:

• fire jumper tată–tată sau conductoare rigide compatibile cu pasul de 2,54 mm;
• componente THT, circuite integrate DIP ori module cu pini;
• o sursă de alimentare potrivită circuitului proiectat;

Firele jumper și sursa de alimentare nu sunt incluse.

Cum sunt legate cele 840 de puncte

În zona centrală, găurile sunt unite electric în grupuri de câte cinci. Canalul longitudinal separă cele două jumătăți ale fiecărui rând, astfel încât pinii de pe laturile opuse ale unui circuit integrat DIP nu ajung în același grup de contacte.

Două terminale introduse în același grup de cinci sunt deja conectate. Pentru a duce un semnal către alt grup, către o șină laterală sau către cealaltă jumătate a plăcii, folosești un jumper.

Pasul de 2,54 mm se potrivește componentelor uzuale

Pasul este compatibil cu capsule DIP, bare de pini și fire jumper standard. Poți introduce direct componente THT și module echipate cu pini, iar canalul central lasă loc circuitelor integrate montate călare peste el.

Șinele de alimentare de pe margini sunt independente

Liniile lungi de pe margini sunt destinate tensiunii de alimentare și masei, însă cele două margini nu sunt conectate între ele. Dacă vrei aceleași potențiale pe ambele laturi, unești plusul și masa cu două fire scurte.

Pinii trebuie introduși fără forțare

Folosește terminale și fire comparabile ca grosime cu pinii conectorilor standard. Terminalele prea groase pot deforma contactele metalice, iar punctele respective pot rămâne apoi cu legături instabile.

Prototipul se modifică fără lipire

Breadboard-ul este potrivit pentru învățarea electronicii, verificarea unei scheme și testarea unui montaj înainte de proiectarea PCB-ului. Poți schimba rapid o valoare, muta un semnal sau înlocui un modul fără să dezlipești nimic.

După ce circuitul funcționează, îl poți transfera pe o plăcuță perforată sau pe un cablaj imprimat pentru realizarea montajului final.

Este potrivit dacă înveți electronică, lucrezi cu module pe pini sau vrei să validezi rapid un circuit înainte de montajul definitiv.
