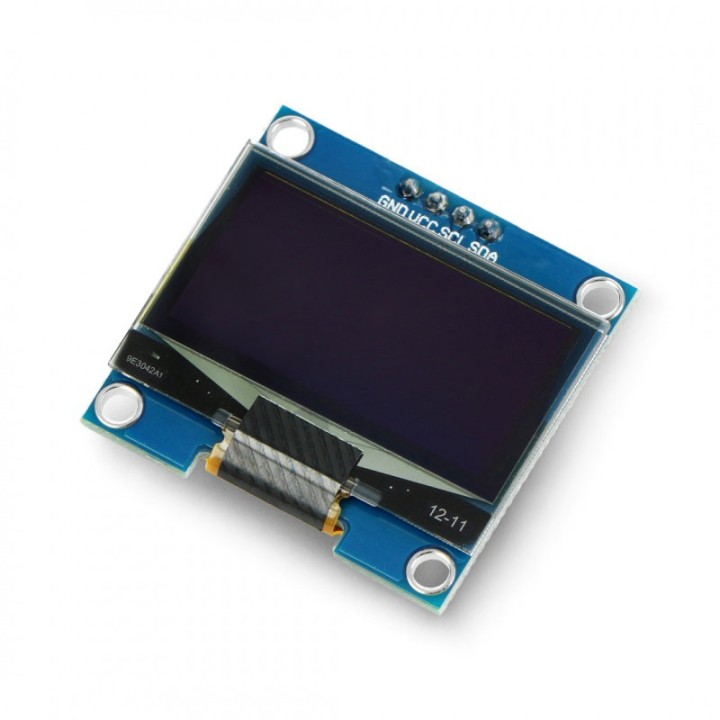

Ecran OLED 1,3" 128×64 (SH1106, I2C)
- Stoc epuizat
Ecran OLED 1,3" 128×64 (SH1106, I2C) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
3,3–5 V
Interfață
I2C
Diagonală
1,3"
Culoare
Albastru
Pinout OLED I2C (4 pini) · 4 pini
3V3
GND
I2C / SPI / UART
1
GND
2
VCC (3,3–5 V)
3
SCL
4
SDA
Descriere
Modulul are aceleași 128 × 64 de puncte ca OLED-ul clasic de 0,96", răspândite însă pe o diagonală de 1,3". Pixelii mai mari se citesc de la un metru-doi, ceea ce contează la un termostat de perete, la un ceas sau la un aparat de măsură așezat pe raft. Caracterele sunt albastre pe fond negru, cu un unghi de vizibilitate de peste 160°.
Se leagă pe patru fire — GND, VCC, SCL, SDA — și funcționează cu alimentare de 3,3 V până la 5,0 V, deci merge direct și cu plăci de 5 V, și cu plăci de 3,3 V. Conectorul goldpin este deja lipit, la pas de 2,54 mm, iar placa măsoară 35 × 33 mm.
Un detaliu care contează la punerea în funcțiune: controlerul este SH1106, nu SSD1306. SH1106 comandă până la 132 de coloane, iar panoul folosește 128 dintre ele, așa că în bibliotecă trebuie ales explicit driverul SH1106 — u8g2, de exemplu, îl are în lista controlerelor acceptate. Adresa I2C este 0x3C sau 0x3D (furnizorul le scrie ca 0x78 și 0x7A, în notația pe 8 biți), iar fișa tehnică SH1106 rezervă exact aceste două adrese pe 7 biți.
Specificații tehnice
| Diagonală | 1,3" |
|---|---|
| Rezoluție | 128 × 64 px |
| Controler | SH1106 |
| Culoare | Albastru pe fond negru |
| Interfață | I2C |
| Adresă I2C | 0x3C sau 0x3D (0x78 / 0x7A în notația pe 8 biți) |
| Tensiune de lucru | 3,3–5,0 V |
| Unghi de vizibilitate | peste 160° |
| Temperatură de lucru | de la -20 °C la +70 °C |
| Dimensiuni modul | 35 × 33 mm |
| Conector | Goldpin lipit, pas 2,54 mm: GND, VCC, SCL, SDA |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-OLED-13 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Pentru că ecranul de 1,3" folosește controlerul SH1106, care comandă până la 132 de coloane, în timp ce panoul are 128. În bibliotecă trebuie ales explicit driverul SH1106; u8g2, de exemplu, îl are în lista controlerelor acceptate.
0x3C sau 0x3D în notația pe 7 biți, pe care o folosesc majoritatea bibliotecilor. Furnizorul le scrie ca 0x78 și 0x7A, în notația pe 8 biți; fișa tehnică SH1106 rezervă exact aceste două adrese.
Depinde de distanța de citire. Ambele au 128 × 64 px, dar ecranul de 1,3" le întinde pe o suprafață mai mare, deci textul se citește de mai departe. Modulul este și el ceva mai mare, 35 × 33 mm.
Da, ecranul OLED de 1,3" este specificat pentru 3,3 V până la 5,0 V, deci merge direct pe un Arduino de 5 V sau pe o placă de 3,3 V.
Nu, această variantă este numai I2C și are patru contacte: GND, VCC, SCL și SDA. Ocupă doar cele două linii ale magistralei, care pot fi împărțite cu alte module.
