Ecran OLED 0,96" 128×64 (SSD1306, I2C/SPI)
- Nou
- Stoc epuizat

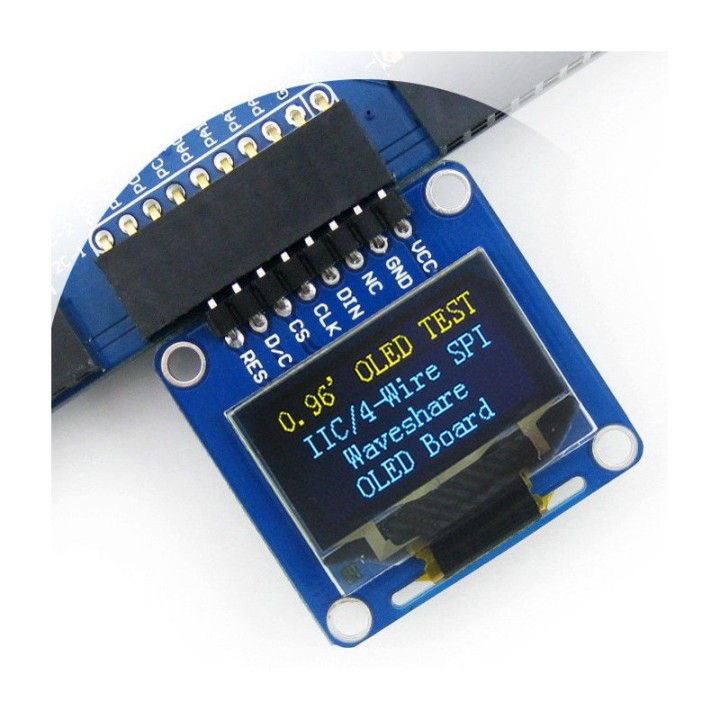

Ecran OLED 0,96" 128×64 (SSD1306, I2C/SPI) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
3,3 V sau 5 V
Interfață
I2C sau SPI
Diagonală
0,96"
Pinout OLED I2C (4 pini) · 4 pini
3V3
GND
I2C / SPI / UART
1
GND
2
VCC (3,3–5 V)
3
SCL
4
SDA
Stație meteo pe birou: BME280 și ecran OLED pe Raspberry Pi Pico 2
2026-08-21
Descriere
Este afișajul implicit al proiectelor mici: 128 × 64 de pixeli pe o diagonală de 0,96", cu controler SSD1306 montat pe modul. Fiind OLED, fiecare pixel emite propria lumină, deci negrul este cu adevărat negru, iar imaginea rămâne lizibilă la peste 160° de unghi.
Panoul este împărțit în două zone de culoare fixe — un sfert galben și trei sferturi albastru — potrivite pentru un titlu sus și conținut dedesubt. Culoarea nu se poate schimba din software: un pixel poate fi doar aprins sau stins, iar culoarea depinde de zona în care se află.
Interfața se alege din jumperii BS0 și BS1: I2C, SPI pe 3 fire sau SPI pe 4 fire, varianta implicită. Modulul acceptă alimentare de 3,3 V sau 5 V, iar conectorul goldpin este lipit din fabrică, în unghi, ca placa să stea paralel cu suprafața pe care o montați. Controlerul SSD1306 are propriul buffer SRAM de 128 × 64 de biți și reglaj de luminozitate pe 256 de trepte, iar biblioteca u8g2 îl are între controlerele acceptate.
În pachet
- Modulul OLED de 0,96", varianta A (conectori în unghi)
Specificații tehnice
| Diagonală | 0,96" |
|---|---|
| Rezoluție | 128 × 64 px |
| Controler | SSD1306 |
| Culori | Două zone fixe: 1/4 galben, 3/4 albastru |
| Interfață | I2C, SPI pe 3 fire sau SPI pe 4 fire (jumperi BS0/BS1) |
| Tensiune de lucru | 3,3 V sau 5 V |
| Unghi de vizibilitate | peste 160° |
| Memorie de afișare | 128 × 64 biți SRAM, în controler |
| Reglaj luminozitate | 256 de trepte (SSD1306) |
| Temperatură de lucru | de la -20 °C la +70 °C |
| Temperatură de depozitare | de la -30 °C la +80 °C |
| Dimensiuni modul | 33,0 × 33,5 mm |
| Conector | Goldpin în unghi, lipit, pas 2,54 mm: VCC, GND, DIN, CLK, CS, D/C, RES, NC |
| Cod producător | Waveshare 9085 |
Detalii produs
| Marcă | Waveshare |
|---|---|
| Cod | LC-OLED-096 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Nu. Panoul de 0,96" are două zone de culoare fixe, un sfert galben și trei sferturi albastru, iar din software un pixel poate fi doar aprins sau stins. Culoarea depinde de zona în care cade pixelul.
Din jumperii BS0 și BS1 de pe spatele modulului. Sunt acceptate I2C, SPI pe 3 fire și SPI pe 4 fire, iar varianta din fabrică este SPI pe 4 fire.
Da, modulul OLED de 0,96" este specificat pentru alimentare de 3,3 V sau 5 V, deci se poate lega la ambele familii de plăci.
Controlerul este SSD1306, iar biblioteca u8g2 pentru Arduino îl are în lista controlerelor acceptate, alături de multe altele.
Nu. Controlerul SSD1306 are propriul buffer SRAM de 128 × 64 de biți, deci imaginea rămâne afișată după ce a fost trimisă o dată.
