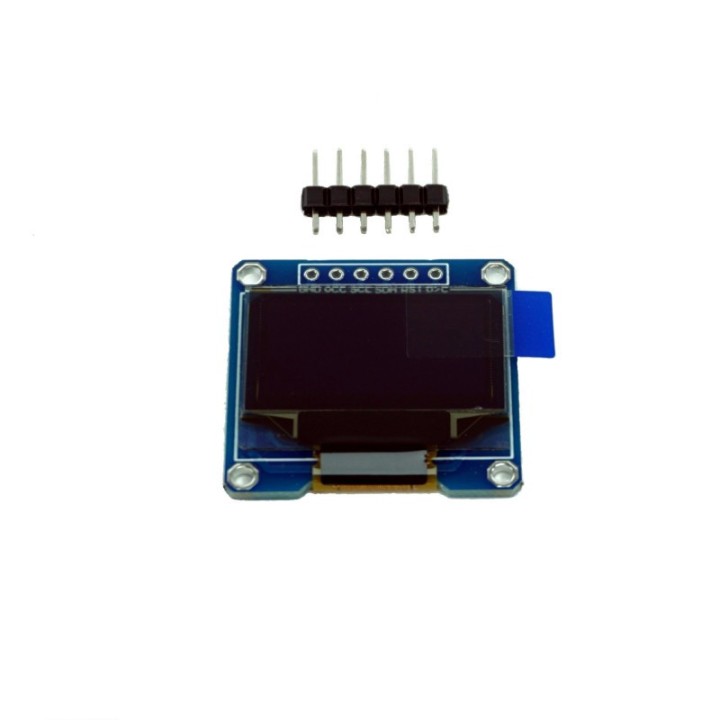

Ecran OLED 0,96" 128×64 SSD1306, SPI, alb

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-OLED-096-SPI-WH
  • Nou
  • Stoc epuizat
Salvează la favorite
Ecran OLED 0,96" 128×64 SSD1306, SPI, alb

27,90 lei

Toate taxele incluse

Variantă

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Alimentare

3,3 V

Interfață

SPI

Diagonală

0,96"

Culoare

Alb

Pinout Conector (6 pini) · 6 pini

3V3 GND GPIO I2C / SPI / UART
1 GND
2 VCC (3,3 V)
3 SCL (ceas SPI)
4 SDA (date SPI)
5 RST
6 D/C

Documentație

Tutoriale & proiecte

Descriere

Controlerul SSD1306 ține în memoria proprie cele 128 × 64 de puncte și le reîmprospătează singur, iar placa ta îi trimite prin SPI doar conținutul care se schimbă. Interfața pe 4 fire folosește SCL, SDA, RST și D/C; selecția CS este fixată pe placă, de aceea conectorul are 6 pini: GND, VCC, SCL, SDA, RST, D/C.

Ecranul are 27 × 28 mm, cu zona activă de 21,75 × 10,85 mm, contrast de 2000:1 și luminozitate de 120 cd/m². Alimentarea este la 3,3 V.

Ce primești și ce mai este necesar

În pachet primești:

  • ecranul OLED cu bareta de 6 pini, nelipită.

Pentru utilizare mai ai nevoie separat de:

  • o placă de dezvoltare cu SPI, la 3,3 V sau cu convertor de nivel pentru 5 V;
  • letcon și fludor pentru baretă;
  • șase fire de conexiune.

SPI pe patru fire, fără CS

SCL și SDA sunt ceasul și datele SPI, RST resetează controlerul, iar D/C spune dacă octetul trimis este comandă sau date de imagine. Pinul CS lipsește: modulul este permanent selectat, deci pe aceeași magistrală SPI alte dispozitive au nevoie de propriile linii de selecție, iar în bibliotecă lași CS pe -1 sau pe un pin liber.

SPI este mai rapid decât I2C, deci ecranul se actualizează fluent și la animații.

3,3 V la alimentare și la semnale

Alimentează VCC la 3,3 V. Pe plăcile de 5 V, cum este Arduino UNO, semnalele SPI au 5 V și trebuie coborâte printr-un convertor de nivel sau divizoare rezistive; pe ESP32, Pico și alte plăci de 3,3 V ecranul se leagă direct.

Alb pe negru, vizibil din orice unghi

Fiecare pixel este o diodă care emite lumină, deci negrul este cu adevărat negru, iar textul alb rămâne lizibil și în lumină slabă. Unghiul de vizualizare este de 80° în fiecare direcție.

Pentru a păstra ecranul mult timp, evită afișarea aceleiași imagini statice la luminozitate maximă zile în șir; o bibliotecă poate stinge ecranul sau schimba conținutul periodic.

Bibliotecile obișnuite îl recunosc

Adafruit SSD1306 cu Adafruit GFX și u8g2 pentru Arduino, respectiv driverul ssd1306 pentru MicroPython, au constructori pentru SPI pe 4 fire. Rezoluția este 128 × 64, iar fonturile, liniile și bitmap-urile vin din bibliotecă.

Ecranul OLED de 0,96" alb pe SPI este potrivit dacă vrei un afișaj mic, contrastant și rapid pentru un proiect cu placă de 3,3 V sau cu un convertor de nivel.

Specificații tehnice

Diagonală 0,96"
Rezoluție 128 × 64 pixeli
Controler SSD1306
Culoare Alb pe negru
Interfață SPI pe 4 fire, fără pin CS
Pini GND, VCC, SCL, SDA, RST, D/C
Alimentare 3,3 V
Nivel logic 3,3 V
Contrast 2000:1
Luminozitate 120 cd/m²
Unghi de vizualizare 80° în fiecare direcție
Dimensiune pixel 0,17 × 0,17 mm
Zonă activă 21,75 × 10,85 mm
Dimensiuni modul 27 × 28 mm

Detalii produs

Marcă Letcon
Cod LC-OLED-096-SPI-WH

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

SPI, pe 4 fire plus alimentare. Pentru varianta cu I2C alege ecranul OLED de 0,96" cu interfață I2C/SPI din catalog.
