Kit de început compatibil Arduino UNO R3, cu RFID RC522

La baza kitului se află o placă compatibilă Arduino UNO R3, programată prin USB, iar modulul RFID RC522 adaugă citire și scriere fără contact la 13,56 MHz. Circuitul MFRC522 suportă carduri și taguri ISO/IEC 14443 A, MIFARE și NTAG și poate comunica cu microcontrolerul prin SPI, UART sau I²C.

În utilizarea de zi cu zi, legi modulele pe breadboard, încarci sketch-ul în Arduino IDE și observi efectul programului: un LED sau buzzer reacționează, LCD-ul afișează date, cardul sau brelocul RFID este recunoscut, iar releul, servomotorul sau motorul pas cu pas execută acțiunea programată.

Ce primești și ce mai este necesar

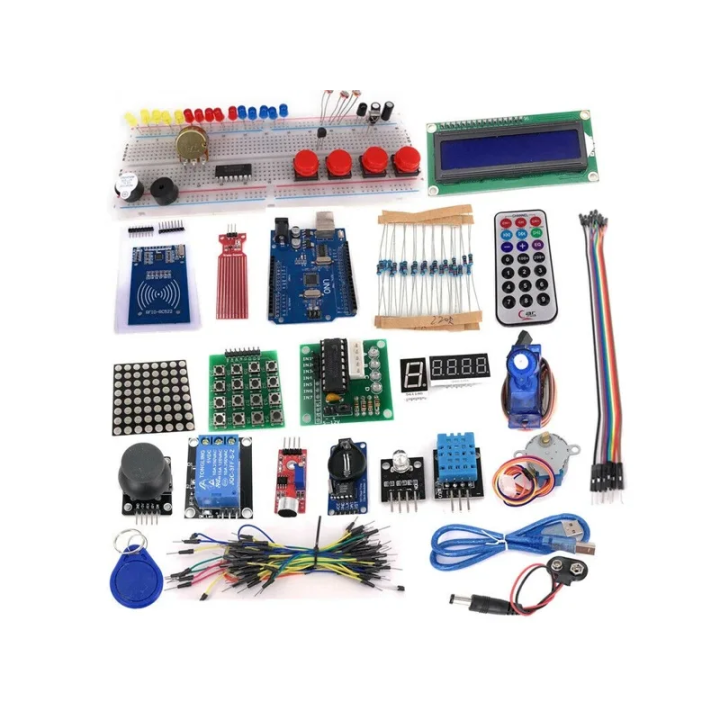

În pachet primești placa compatibilă Arduino UNO R3, cablul USB, cititorul RFID RC522 cu card și breloc, modulul de ceas în timp real cu baterie și snap-ul pentru baterie de 9 V cu mufă DC.

• breadboard, fire jumper rigide și tată-mamă;

• rezistențe, LED-uri, butoane, potențiometru și bare de pini;

• LCD 1602, matrice LED 8×8 și afișaje cu 7 segmente cu 1 și 4 cifre;

• DHT11, senzor de nivel al apei, senzor de sunet, joystick, tastatură cu 16 taste și telecomandă IR;

• servomotor SG90, motor pas cu pas 28BYJ-48 cu driver ULN2003, releu și buzzer.

Nu este inclusă bateria de 9 V pentru snap.

Ai suficiente piese pentru proiecte cu intrări, afișare și mișcare

Lista nu se oprește la cititorul RFID. Ai module pentru detectare, interacțiune și afișare, apoi actuatoare pentru a transforma rezultatul programului într-o acțiune fizică:

• identificare cu cititorul RFID, cardul și brelocul;

• măsurare cu senzorul DHT11, senzorul de nivel al apei și senzorul de sunet;

• interacțiune cu joystickul, tastatura cu 16 taste și telecomanda IR;

• afișare și mișcare cu LCD 1602, matricea 8×8, afișajele cu 7 segmente, servo și motor pas cu pas.

RC522 îți arată principiul RFID, dar nu înlocuiește un sistem finit

Cardul sau brelocul formează partea de identificare fără contact, cititorul transmite datele către placa UNO, iar programul decide ce se întâmplă mai departe. Distanța tipică indicată în datasheet-ul MFRC522 este de până la 50 mm, în funcție de antenă și acordare, deci poziția tagului contează.

Circuitul MFRC522 se alimentează între 2,5 și 3,6 V. Respectă marcajele modulului și schema de conectare; nu presupune că un modul RFID poate fi alimentat direct la 5 V doar pentru că îl conectezi la o placă UNO.

Placa se programează ca un UNO, prin USB

Placa se programează prin USB și poate fi folosită cu Arduino IDE și proiecte destinate ecosistemului UNO. Începe cu un singur modul, încarcă programul și păstrează schema de conectare înainte să adaugi alte componente.

Compatibilitatea UNO R3 îți permite să lucrezi cu pinii digitali și analogici ai plăcii, cu senzori, afișaje și actuatoare. Pentru conexiuni neobișnuite sau montaje mai complexe, urmărește pinoutul imprimat pe placa primită și documentația modulului folosit.

Modulele nu se montează toate pe aceiași pini

Într-un proiect combinat, cititorul RFID, LCD-ul, matricea, tastatura, senzorii și actuatoarele folosesc resursele plăcii. Verifică pinoutul și alimentarea fiecărui modul înainte să conectezi firele; culoarea jumperului nu înlocuiește schema.

Începe cu un LED, un buton sau un singur senzor, apoi adaugă afișajul și actuatorul. Dacă un montaj nu mai funcționează după adăugarea unui modul, verifică mai întâi conexiunile și alimentarea, apoi codul.

Motorul pas cu pas are driver inclus, dar sarcinile rămân externe

Kitul include un motor pas cu pas 28BYJ-48 cu placa de comandă ULN2003 și un servomotor SG90. Poți exersa poziționarea și mișcarea fără să construiești separat etapa de comandă pentru motorul pas cu pas; releul îți permite să comanzi un consumator extern.

Alimentarea se face prin USB, iar în pachet există un snap pentru baterie de 9 V cu mufă DC. Pentru montajele care folosesc snap-ul ai nevoie separat de bateria de 9 V și trebuie să respecți polaritatea.

Este un kit potrivit dacă vrei să înveți Arduino prin conexiuni pe breadboard și să construiești proiecte cu identificare RFID, afișare, senzori și mișcare. Pentru un produs comercial nou sau un sistem de acces permanent, ai nevoie de o selecție separată de componente și de un design dedicat.
