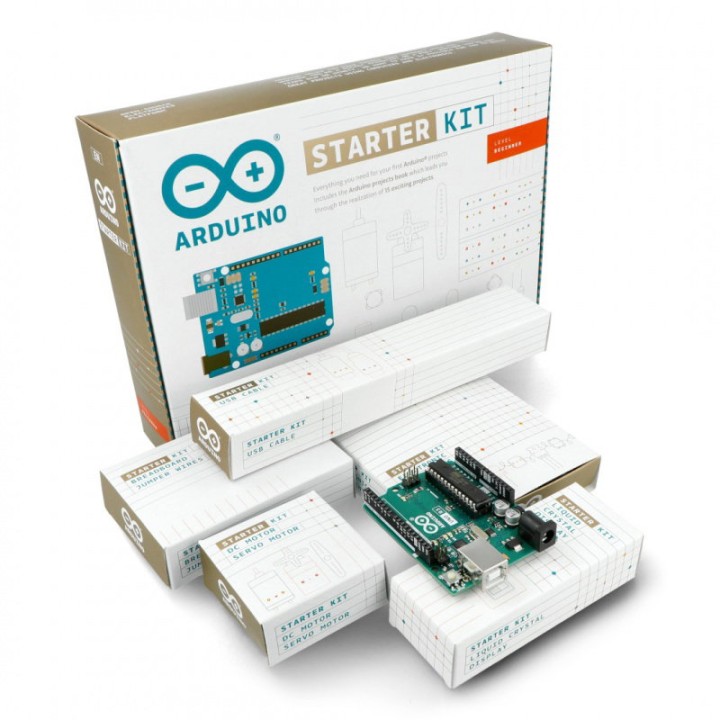

Arduino Starter Kit (oficial, cu UNO Rev3)

În centrul kitului se află Arduino UNO Rev3, construit în jurul microcontrolerului ATmega328P pe 8 biți, cu frecvență de 16 MHz, 32 kB memorie Flash, 2 kB SRAM și 1 kB EEPROM. Placa oferă 14 pini digitali, dintre care 6 pot genera semnal PWM, și 6 intrări analogice, suficient pentru proiectele introductive acoperite de kit.

În loc să primești doar placa și să cauți separat componente pentru fiecare experiment, ai la dispoziție breadboard, cabluri, senzori, LED-uri, afișaj, motor, servomotor și componente discrete. Cartea de 170 de pagini construiește progresiv 15 proiecte, astfel încât poți vedea imediat legătura dintre schema electrică, componente și programul încărcat pe placă.

Ce primești și ce mai este necesar

Pachetul este construit pentru parcurgerea celor 15 proiecte și include:

• 1 × Arduino UNO Rev3;
• 1 × cablu USB;
• 1 × carte Arduino Projects Book, 170 de pagini;
• 1 × breadboard cu 400 de puncte;
• 70 × fire rigide pentru breadboard;
• 1 × bază din lemn pentru montaj;
• 1 × conector pentru baterie de 9 V;
• 2 × fire multifilare, roșu și negru;
• 6 × fototranzistoare;
• 3 × potențiometre de 10 kΩ;
• 10 × butoane;
• 1 × senzor de temperatură TMP36;
• 1 × senzor de înclinare;
• 1 × afișaj LCD alfanumeric 16×2;
• LED-uri albe, RGB, roșii, verzi, galbene și albastre;
• 1 × motor DC de 6–9 V;
• 1 × servomotor;
• 1 × capsulă piezo;
• 1 × driver de motor L293D;
• 1 × optocuplor 4N35;
• 2 × tranzistoare MOSFET IRF520;
• condensatoare de 100 µF;
• diode 1N4007;
• rezistoare cu valori între 220 Ω și 10 MΩ;
• 1 × bară de pini tată 1×40;
• 3 × filtre transparente colorate.

Cablul USB necesar programării plăcii este inclus. Bateria de 9 V nu este inclusă; kitul conține doar conectorul pentru aceasta, astfel încât trebuie cumpărată separat dacă vrei să folosești alimentarea pe baterie prevăzută în proiectele care o cer.

Cele 15 proiecte construiesc treptat aceleași noțiuni pe care le vei folosi mai târziu

Cartea nu tratează componentele ca experimente izolate. Începi cu instrumentele și circuitele de bază, apoi introduci treptat intrări analogice și digitale, senzori, PWM, sunet, motoare, afișaj și interacțiunea dintre Arduino și calculator.

Printre proiectele parcurse se află:

• o interfață cu LED-uri și butoane;
• un indicator de temperatură;
• o lampă care combină culori;
• un indicator acționat de servomotor;
• un theremin controlat prin lumină;
• un instrument muzical;
• o clepsidră digitală;
• un proiect cu motor DC;
• un zoetrop motorizat;
• un proiect cu afișaj LCD;
• o încuietoare activată prin lovituri;
• o lampă sensibilă la atingere.

Codul exemplelor este disponibil și în Arduino IDE, în colecția de exemple pentru Starter Kit, astfel încât poți reveni ulterior la programe și le poți modifica pentru propriile montaje.

Înveți atât programarea, cât și partea electrică a proiectului

UNO Rev3 îți oferă intrări analogice pentru citirea senzorilor și potențiometrelor, pini digitali pentru butoane și LED-uri și șase ieșiri PWM pentru situațiile în care ai nevoie de un semnal cu factor de umplere controlat. Interfețele I²C, SPI și USART ale ATmega328P îți permit apoi să treci către module suplimentare după ce termini proiectele din carte.

Kitul introduce și partea care lipsește dacă începi direct cu o placă: rezistențe, diode, tranzistoare, condensatoare, breadboard și circuite de comandă. Ajungi astfel să vezi de ce un motor nu este comandat la fel ca un LED sau de ce un semnal provenit de la un senzor trebuie interpretat înainte de a controla un actuator.

UNO Rev3 rămâne placa pe care poți continua după terminarea cărții

Placa din kit nu este dedicată doar exercițiilor incluse. După cele 15 proiecte poți reutiliza Arduino UNO Rev3, breadboard-ul și componentele pentru propriile montaje și poți adăuga senzori, module sau shield-uri compatibile cu ecosistemul UNO.

ATmega328P de pe această versiune UNO Rev3 este montat într-un soclu și poate fi înlocuit. Placa se programează prin conexiunea USB-B, iar același cablu asigură și alimentarea în timpul dezvoltării, astfel încât pentru primele montaje nu ai nevoie de o sursă separată.

Este un kit de învățare, nu doar o cutie cu multe componente

Diferența importantă față de un set generic de componente este traseul de învățare. Cele 15 proiecte sunt concepute pentru a introduce succesiv tensiunea, curentul, logica digitală, semnalele analogice, programarea și folosirea senzorilor și actuatoarelor.

Varianta K000007 vine cu cartea în limba engleză. Kitul există și cu cartea în alte limbi, sub alte coduri, dar nu și în limba română.

Arduino Starter Kit este potrivit dacă pornești de la primele circuite sau dacă vrei un parcurs structurat pentru a lega programarea de electronică. După terminarea proiectelor, placa și componentele pot rămâne baza pentru experimente Arduino proprii.
