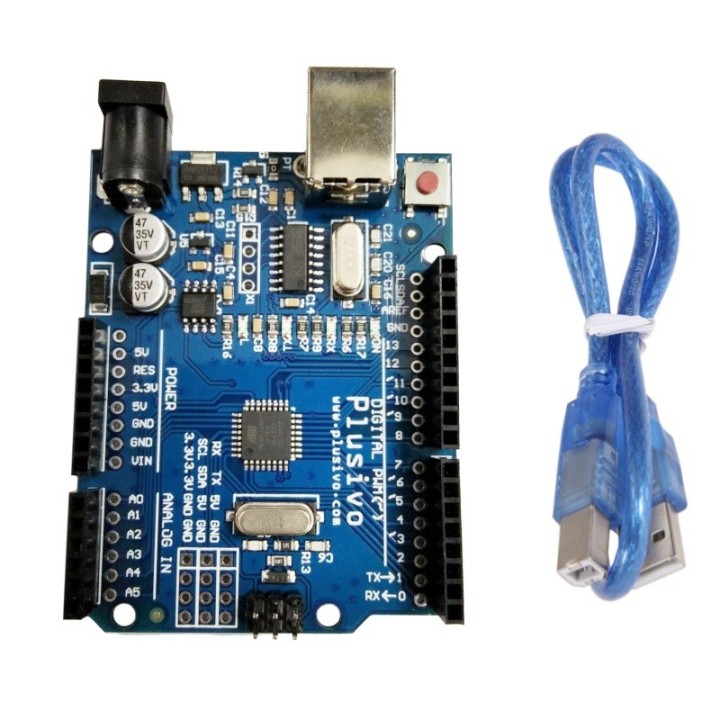

Placă compatibilă Arduino UNO (ATmega328P, CH340) cu cablu USB 50 cm

Placa compatibilă Arduino UNO R3 cu ATmega328P la 16 MHz și convertor USB-serial CH340 vine cu cablul USB-A la USB-B de 50 cm în pachet, deci o conectezi și o programezi din prima zi fără alt accesoriu. Față de varianta cu ATmega16U2, pe Windows instalezi o singură dată driverul CH340.

În practică se comportă ca un Arduino UNO R3: conectezi cablul, alegi „Arduino UNO” în Arduino IDE și încarci sketch-ul. Ai 14 pini digitali, dintre care 6 cu PWM, 6 intrări analogice și interfețele UART, I2C și SPI; memoria este de 32 KB flash (0,5 KB ocupați de bootloader), 2 KB SRAM și 1 KB EEPROM.

Ce primești și ce mai este necesar

Pachetul conține placa compatibilă Arduino UNO și un cablu USB-A la USB-B de 50 cm.

Pentru utilizarea de bază nu ai nevoie de alt accesoriu: cablul USB dă atât alimentarea, cât și legătura cu calculatorul. Dacă alegi alimentarea externă sau construiești un montaj complet, cumperi separat:

• sursă de 7–12 V c.c. pentru mufa DC;
• breadboard și fire de legătură pentru prototipare;
• senzori, module, motoare și celelalte componente ale proiectului;

ATmega328P păstrează baza proiectelor UNO

Memoria EEPROM păstrează datele și după oprirea alimentării, deci poți salva acolo configurații sau valori de recuperat la repornire. Frecvența de 16 MHz și pinout-ul compatibil cu Arduino UNO R3 fac placa ușor de folosit în proiecte existente: adaptezi exemplele Arduino fără să schimbi structura programului, cât timp proiectul folosește pinii și alimentarea disponibile aici.

CH340 simplifică programarea prin USB

CH340 este convertorul USB-serial al plăcii: calculatorul comunică prin USB, iar datele ajung la ATmega328P prin interfața serială. Cablul inclus, USB-A la USB-B de 50 cm, servește la alimentare, programare și comunicare serială.

Pe Windows instalezi driverul CH340 o singură dată, după care placa apare ca port COM în Arduino IDE. Pe Linux și pe versiunile recente de macOS suportul este de regulă în sistem.

Pinii și interfețele acoperă proiectele de bază

Cei 14 pini digitali (6 cu PWM) și cele 6 intrări analogice cu ADC de 10 biți sunt așezați ca pe Arduino UNO R3, iar shield-urile în acest format se montează fără adaptări. Poți începe cu un circuit simplu, apoi adaugi senzori, display-uri, module de comunicație sau motoare.

Alimentarea se alege în funcție de montaj

Prin portul USB placa primește 5 V direct de la calculator, în timp ce încarci programul. Dacă o folosești independent, alimentezi mufa DC cu 7–12 V, intervalul recomandat pentru intrarea externă.

Nu folosi o sursă cu tensiunea în afara acestui interval. Pentru proiecte cu mai multe module sau motoare, dimensionează alimentarea după consumul lor și comandă motoarele și alți consumatori mari printr-un driver, nu direct din pini.

Compatibilitatea UNO nu înseamnă că placa este originală

Aceasta este o placă compatibilă cu Arduino UNO R3, nu placa Arduino originală. Microcontrolerul ATmega328P, dispunerea pinilor, tutorialele, bibliotecile și shield-urile rămân compatibile, însă interfața USB folosește CH340 în locul convertorului ATmega16U2 de pe UNO original.

Alegi această variantă dacă vrei să lucrezi pe ecosistemul UNO și să primești cablul USB în pachet. Dacă vrei interfața USB cu ATmega16U2, fără driver, alege placa compatibilă Arduino UNO R3 (ATmega328P, ATmega16U2); dacă vrei placa originală, Arduino UNO Rev3.

Placa este potrivită pentru elevi, studenți, pasionați de electronică și dezvoltatori care vor să construiască rapid prototipuri compatibile cu Arduino UNO, fără să investească într-o placă originală.
