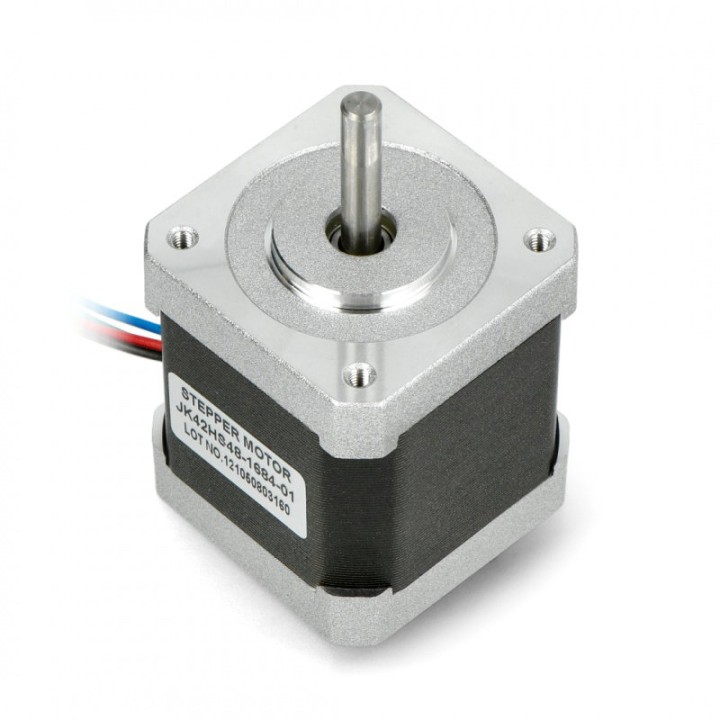

Motor pas cu pas NEMA 17, 0,43 Nm, 1,68 A
- Stoc epuizat
Motor pas cu pas NEMA 17, 0,43 Nm, 1,68 A imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
1,68 A pe fază (2,8 V nominal)
Interfață
4 fire (bipolar)
Descriere
Motorul JK42HS48-1684 este un pas cu pas bipolar în format NEMA 17, cu patru fire și unghi de pas de 1,8° — adică 200 de pași pe o rotație completă, înainte de orice microstepping. Cuplul de menținere este de 0,43 N·m (4,4 kg·cm), la un curent nominal de 1,68 A pe fază; rezistența unei faze este de 1,65 Ω, iar inductanța de 2,8 mH.
NEMA 17 nu este un model, ci un format de flanșă: 42 × 42 mm. Acest exemplar are corpul de 48 mm lungime, axul de 5 mm și cântărește 350 g — proporțiile obișnuite ale motoarelor din imprimante 3D, din CNC-uri mici, din dozatoare și din orice mecanism care trebuie să ajungă de fiecare dată în aceeași poziție.
Un motor pas cu pas se comandă prin curent, nu prin tensiune, deci are nevoie de un driver cu limitare de curent, de tipul A4988. Tensiunea nominală de 2,8 V din tabel nu este tensiunea sursei: este exact produsul dintre curentul nominal și rezistența fazei (1,68 A × 1,65 Ω). Driverul se alimentează la o tensiune mult mai mare — un A4988 acceptă 8–35 V pe partea de motor — și limitează el curentul la valoarea reglată. Rețineți însă că 1,68 A pe fază depășește pragul de circa 1 A pe care un A4988 îl duce fără răcire, deci driverul are nevoie de radiator sau de ventilație.
Specificații tehnice
| Model | JK42HS48-1684 |
|---|---|
| Format | NEMA 17, corp 42 × 42 × 48 mm |
| Tip | Pas cu pas bipolar, 4 fire |
| Unghi de pas | 1,8° (200 de pași pe rotație) |
| Cuplu de menținere | 0,43 N·m (4,4 kg·cm) |
| Curent nominal | 1,68 A pe fază |
| Tensiune nominală | 2,8 V |
| Rezistență pe fază | 1,65 Ω |
| Inductanță pe fază | 2,8 mH |
| Ax | 5 mm |
| Masă | 350 g |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-MOT-NEMA17 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Unul cu limitare de curent, cum este A4988, care acceptă 8–35 V pe partea de motor. Curentul nominal de 1,68 A pe fază depășește însă pragul de circa 1 A pe care A4988 îl suportă fără răcire, deci driverul are nevoie de radiator sau de ventilație.
Nu este tensiunea la care se alimentează motorul, ci produsul dintre curentul nominal și rezistența fazei (1,68 A × 1,65 Ω). Motoarele pas cu pas se comandă prin curent, iar driverul se alimentează la o tensiune mult mai mare.
200 de pași întregi, adică 1,8° pe pas. Un driver cu microstepping împarte fiecare pas mai departe — A4988 coboară până la 1/16 de pas, adică 3200 de micropași pe rotație.
NEMA 17 este un format standardizat de flanșă, 42 × 42 mm, deci suporturile din acest ecosistem se potrivesc. Verificați totuși lungimea corpului, 48 mm, și diametrul axului, 5 mm, față de spațiul din mecanismul dumneavoastră.
Patru — este un motor bipolar, cu două bobine. Fiecare bobină se leagă la câte o punte a driverului, iar ordinea firelor pe perechi contează pentru sensul de rotație.
