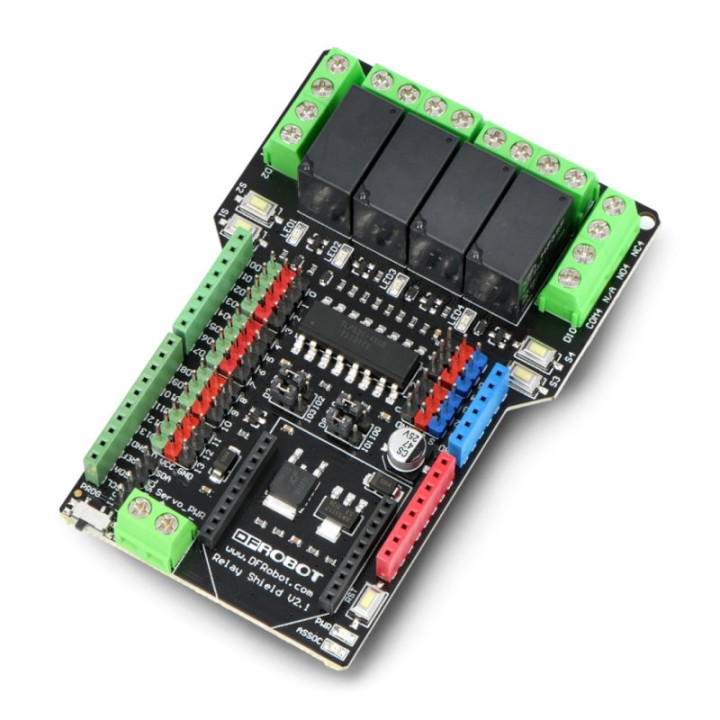

Shield cu 4 relee DFRobot pentru Arduino
- Stoc epuizat
Shield cu 4 relee DFRobot pentru Arduino imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
7–12 V extern (bobine 9 V)
Interfață
4 pini digitali
Descriere
Patru relee comandate din patru pini digitali, fără fire volante: shield-ul DFRobot V2.1 pune contactele releelor HJR4102 la borne cu șurub și adaugă exact ce lipsește de obicei la depanare — câte un buton de test (S1–S4) și un LED de stare pe fiecare canal, plus un soclu XBee pentru comandă fără fir.
Contactele comută până la 240 V AC sau 60 V DC, cu maximum 5 A și sarcină nominală de 3 A (putere maximă comutată 360 VA în AC, 90 W în DC). Pentru automatizări de joasă tensiune — pompe, iluminat cu LED, electrovalve de seră — este formatul comod; intervențiile la tensiunea rețelei rămân treaba unui electrician autorizat.
Pinii de comandă impliciți sunt D2, D7, D8 și D10, remapabili prin jumperi pe alți pini digitali. Pentru partea de relee, DFRobot recomandă o sursă externă de 7–12 V; logica vine de la placa Arduino pe care se montează shield-ul.
Specificații tehnice
| Relee | 4× HJR4102 |
|---|---|
| Comutare maximă | 240 V AC / 60 V DC, maximum 5 A |
| Sarcină nominală | 3 A la 120 V AC sau 24 V DC |
| Putere maximă comutată | 360 VA (AC) / 90 W (DC) |
| Comandă | D2, D7, D8, D10 — remapabili prin jumperi |
| Alimentare | sursă externă 7–12 V pentru relee (bobine de 9 V) |
| Extra | soclu XBee, 4 butoane de test (S1–S4), LED-uri de stare |
| Durată de viață | minimum 100 000 de comutări electrice |
| Temperatură de funcționare | de la −30 la +85 °C |
| Dimensiuni | 95 × 65 mm |
| Cod producător | DFR0144 |
Detalii produs
| Marcă | DFRobot |
|---|---|
| Cod | LC-SHD-RELAY-DFR |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Contactele releelor HJR4102 sunt specificate până la 240 V AC / 5 A (360 VA), cu sarcină nominală de 3 A. Lucrul la tensiunea rețelei rămâne însă treabă de electrician autorizat; pentru început folosește sarcini de joasă tensiune.
Cu butoanele S1–S4 de pe shield: fiecare acționează direct releul corespunzător, iar LED-urile de stare arată ce contact este închis.
Implicit D2, D7, D8 și D10; scoțând jumperii, releele se pot lega cu fire la orice alți pini digitali.
Documentația DFRobot indică o sursă externă de 7–12 V pentru partea de relee (bobine de 9 V), în timp ce logica vine de la placa Arduino pe care este montat shield-ul.
Primește un modul XBee, astfel încât releele să poată fi comandate fără fir, fără shield suplimentar.
