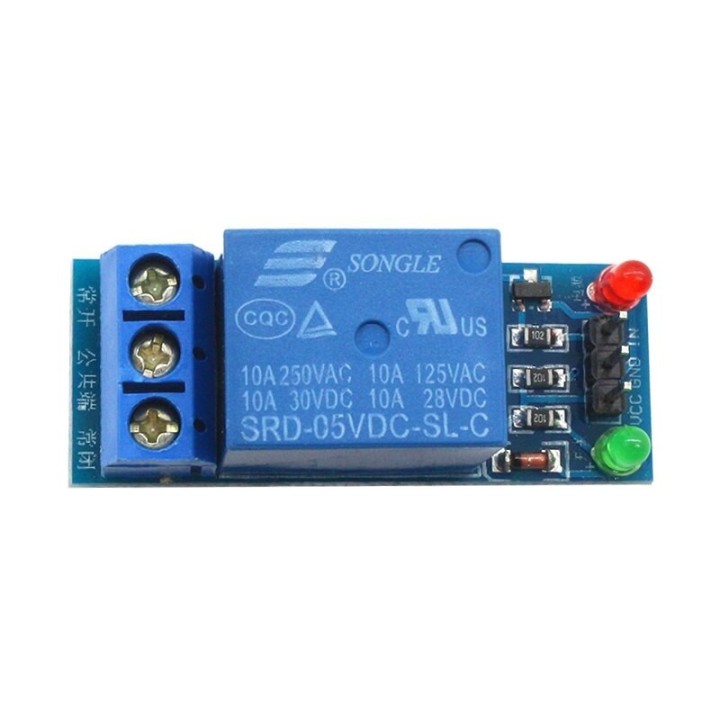

Modul releu cu 1 canal, comandat cu 5 V, 10 A

În centrul modulului se află un releu electromecanic cu un singur canal, acționat printr-un tranzistor de comandă la 5 V. Circuitul de control schimbă starea contactelor releului, dimensionate pentru 10 A, fără ca sarcina să fie alimentată prin pinul microcontrolerului.

În utilizare, un semnal digital poate porni sau opri un consumator AC ori DC. Modulul are indicatoare LED pentru alimentare și comandă, iar releul separă electric circuitul de 5 V de traseul prin care trece curentul sarcinii.

Ce primești și ce mai este necesar

Pachetul conține un modul cu un releu electromecanic și un singur canal de comandă.

Pentru instalare ai nevoie separat de:

• o sursă de 5 V pentru partea de comandă;
• o placă de dezvoltare sau un alt dispozitiv de control;
• fire pentru semnal și conductoare dimensionate pentru sarcină;
• o carcasă adecvată, dacă lucrezi cu tensiunea rețelei;

Sursa, cablurile și carcasa nu sunt incluse.

Comanda de 5 V și circuitul sarcinii au roluri diferite

Partea de comandă primește alimentarea de 5 V și semnalul digital, iar tranzistorul acționează bobina releului. Sarcina se conectează la terminalele cu șurub NC, COM și NO, separat de pinul de comandă; respectă marcajele tipărite pe modul înainte de cablare.

Un singur canal controlează un singur circuit

Modulul este potrivit când ai de pornit și oprit independent o lampă, o pompă, un ventilator, un încălzitor sau o electrovalvă. Pentru mai multe sarcini comandate separat ai nevoie de câte un canal pentru fiecare sau de un modul cu mai multe relee.

Limita de 10 A trebuie raportată la tensiunea sarcinii

Contactele suportă 10 A la 250 V AC, 125 V AC, 28 V DC și 30 V DC. Aceste valori sunt limitele contactelor; cablurile, conectorii și protecția circuitului trebuie alese pentru tensiunea și curentul consumatorului.

Plăcile cu GPIO de 3,3 V cer o interfață potrivită

Acest modul este comandat la 5 V. Dacă folosești un ESP32, Raspberry Pi sau alt controler cu GPIO de 3,3 V, intercalează un circuit de comandă potrivit și nu aplica 5 V direct pe un pin care acceptă numai 3,3 V.

Lucrul la tensiunea rețelei cere montaj protejat

Pentru sarcini alimentate la 230 V, montează modulul într-o carcasă închisă, folosește conductoare și protecții dimensionate corect și lucrează numai cu alimentarea deconectată. Dacă nu ai experiență cu tensiunea rețelei, instalarea trebuie făcută de un electrician.

Modulul este potrivit pentru automatizări cu un singur consumator, controlate la 5 V, atunci când ai nevoie de o comutare electromecanică între circuitul de comandă și o sarcină AC sau DC.
