Joystick analogic cu buton (Velleman VMA315, set 2 bucăți)
- Nou
- Stoc epuizat
Joystick analogic cu buton (Velleman VMA315, set 2 bucăți) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
3–5 V
Interfață
2 ieșiri analogice + 1 digitală
Descriere

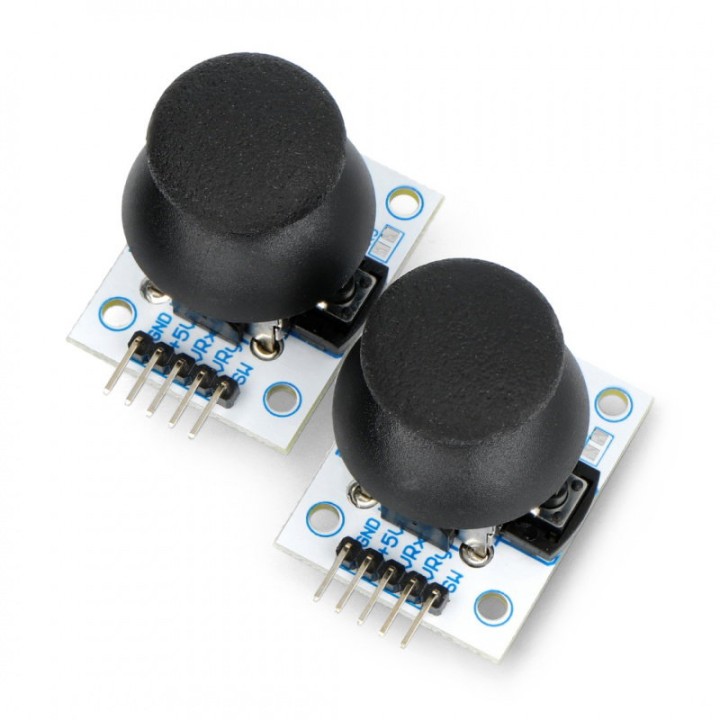

Același joystick pe care îl știi de pe un controller de consolă: se împinge pe două axe și are un microîntrerupător care se acționează apăsând capul în jos. Setul Velleman VMA315 conține două bucăți.
Fiecare modul are câte un trimmer de 10 kΩ pe axă, iar ieșirile lor analogice — VRx și VRy — se citesc de la două intrări analogice ale plăcii de dezvoltare. Butonul iese separat, pe pinul SW, ca semnal digital. Schema din manualul Velleman leagă cele două ieșiri de axe la A1 și A0, butonul la pinul digital D2, iar alimentarea la +5 V și GND ale unei plăci Arduino.
Două module înseamnă fie un singur proiect cu câte un joystick pentru fiecare mână, fie două proiecte separate: direcția unei mașinuțe, comanda unui braț robotic, orientarea unei camere pe două servomotoare sau navigarea prin meniul unui afișaj.
Alimentarea specificată este de 3 – 5 V curent continuu, deci modulele funcționează atât pe plăci de 5 V, cât și pe plăci de 3,3 V; cel mai simplu este să le alimentezi de la aceeași tensiune cu care lucrează intrarea analogică a plăcii tale. Ieșirile axelor sunt analogice, deci placa are nevoie de intrări ADC — butonul, în schimb, se citește ca orice intrare digitală.
În pachet
- 2 module de joystick VMA315
Specificații tehnice
| Axe | 2 (X și Y) |
|---|---|
| Traductoare | Două trimmere de 10 kΩ |
| Buton | Microîntrerupător, la apăsarea capului |
| Ieșiri | VRx și VRy analogice, SW digital |
| Alimentare | 3 – 5 V c.c. |
| Conexiuni | GND, +5 V, VRx, VRy, SW |
| Dimensiuni | 47 × 25 × 32 mm |
| Masă | 15 g |
| Cod producător | Velleman VMA315 |
Detalii produs
| Marcă | Velleman |
|---|---|
| Cod | LC-MOD-JOYSTICK |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Setul Velleman VMA315 conține două module de joystick, fiecare cu două axe și buton pe apăsare.
Două intrări analogice pentru axe, prin ieșirile VRx și VRy, plus o intrare digitală pentru buton, pe pinul SW. Manualul Velleman dă ca exemplu legarea la A1, A0 și D2 pe o placă Arduino, cu alimentare din +5 V și GND.
Da. Velleman specifică pentru VMA315 o alimentare de 3 – 5 V curent continuu. Cel mai simplu este să alimentezi modulul de la aceeași tensiune cu care lucrează intrarea analogică a plăcii tale.
Câte un trimmer de 10 kΩ pe fiecare axă, deci ieșirea fiecărei axe este o tensiune analogică, nu un semnal digital. Placa la care legi modulul are nevoie de intrări analogice.
Prin apăsarea capului joystick-ului în jos: sub el se află un microîntrerupător, al cărui contact iese pe pinul SW și se citește ca o intrare digitală obișnuită.
