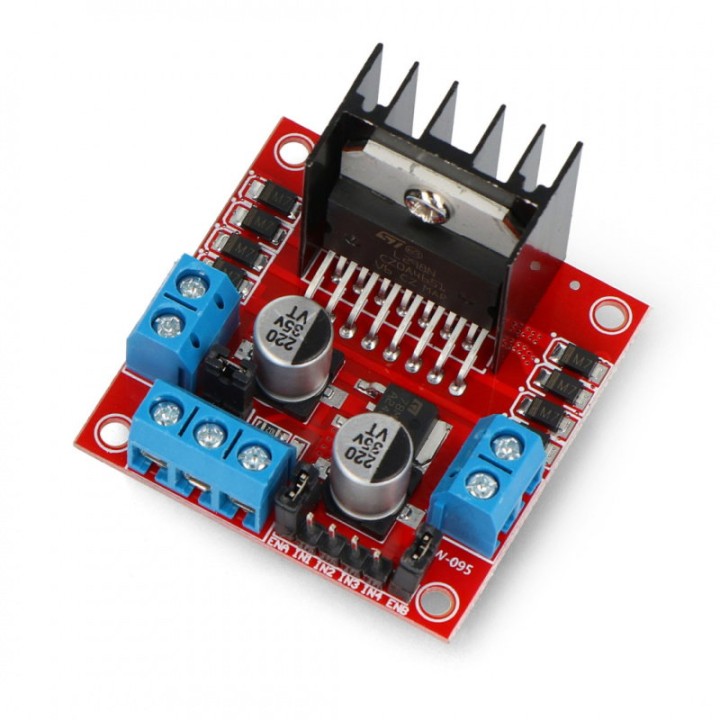

Modul punte H dublă L298N, 12 V / 2 A
- Nou
- Stoc epuizat
Modul punte H dublă L298N, 12 V / 2 A imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
12 V
Interfață
Intrări digitale + PWM
Documentație
Descriere
Modulul este construit în jurul circuitului L298N — o punte H dublă făcută să comande sarcini inductive: motoare de curent continuu, motoare pas cu pas, relee, electrovalve. Sensul se dă din intrările IN1–IN4, câte două pentru fiecare punte, iar viteza din semnal PWM aplicat pe intrările de validare ENA și ENB.
Cele două punți pot comanda două motoare DC independente — configurația clasică a unui robot cu două roți — sau, folosite împreună, un singur motor pas cu pas bipolar, câte o punte pe fiecare bobină. Motoarele și alimentarea se prind în borne cu șurub, semnalele de comandă pe un conector goldpin la pas de 2,54 mm, iar circuitul are radiator montat.
Două detalii practice. Întâi, căderea de tensiune: L298N pierde tipic 1,8 V pe punte la 1 A (până la 3,2 V în cel mai rău caz), deci motorul primește mai puțin decât tensiunea de alimentare și merită să alimentați modulul cu un-doi volți peste tensiunea nominală a motorului. Apoi regulatorul: cu jumperul montat și o alimentare de cel mult 12 V, pinul de 5 V devine ieșire și poate alimenta partea logică; peste 12 V, jumperul se scoate și cei 5 V se dau din exterior.
Specificații tehnice
| Circuit | L298N, punte H dublă |
|---|---|
| Sarcini | 2 motoare DC sau 1 motor pas cu pas bipolar |
| Tensiune de alimentare | 12 V |
| Alimentare logică | 5 V |
| Curent maxim | 2 A pe canal, în regim continuu |
| Curent de vârf | 3 A pe canal, nerepetitiv (100 µs) |
| Curent total | până la 4 A |
| Cădere de tensiune pe punte | 1,8 V tipic la 1 A; max. 3,2 V |
| Niveluri de intrare | TTL: sub 1,5 V pentru 0, peste 2,3 V pentru 1 |
| Regulator pe placă | 5 V, deconectabil din jumper |
| Protecții | Protecție termică la supraîncălzire (în L298N) |
| Conexiuni | Borne cu șurub pentru motoare și alimentare, goldpin 2,54 mm pentru comandă |
| Dimensiuni | 44 × 44 × 30 mm |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-DRV-L298N |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Da, dacă alimentarea modulului nu depășește 12 V: cu jumperul regulatorului montat, pinul de 5 V devine ieșire și poate alimenta partea logică. Peste 12 V, jumperul se scoate și cei 5 V se dau din exterior.
Pentru că L298N pierde tensiune pe tranzistoarele punții: tipic 1,8 V la 1 A, până la 3,2 V în cel mai rău caz. Alimentați modulul cu un-doi volți peste tensiunea nominală a motoarelor dacă vreți turația din specificație.
Da. L298N este proiectat și pentru motoare pas cu pas, iar cele două punți ale modulului comandă cele două bobine ale unui motor bipolar. Pentru microstepping și limitare de curent este însă mai potrivit un driver dedicat, de tip A4988.
Șase, dacă vreți și reglaj de viteză: patru intrări de sens (IN1–IN4) și două intrări de validare (ENA, ENB) pe care se aplică PWM. Intrările sunt compatibile TTL — sub 1,5 V înseamnă 0, peste 2,3 V înseamnă 1.
Circuitul L298N este dat pentru 2 A pe canal în regim continuu și 4 A curent total, cu vârfuri nerepetitive de 3 A (100 µs). Modulul are radiator montat, dar la curenți apropiați de maxim contează și ventilația din carcasă.
