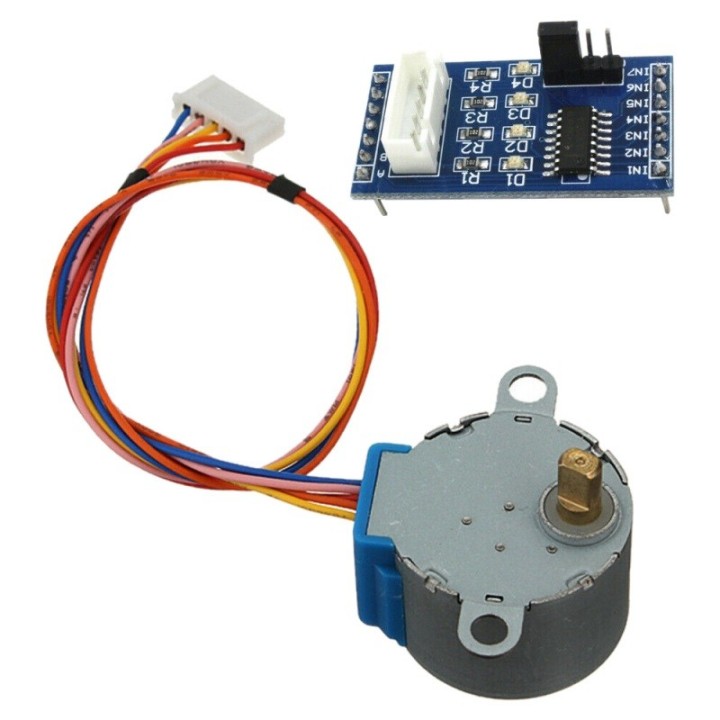

Motor pas cu pas 28BYJ-48 5 V cu driver ULN2003
- Stoc epuizat
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
5 V
Interfață
4 intrări digitale
Descriere
28BYJ-48 este motorul pas cu pas cu care încep aproape toți: unipolar, cu patru faze și cinci fire (portocaliu, roz, galben și albastru pentru faze, roșu pentru plusul de 5 V), cu un reductor intern cu raport 1/64 montat direct pe ax. Unghiul de pas este dat în fișa tehnică drept 5,625°/64, iar reducția transformă fiecare pas al rotorului într-o fracțiune de grad la ieșire — de aici precizia la mișcări lente.
Plăcuța de comandă ULN2003 face legătura cu microcontrolerul. Circuitul conține șapte perechi Darlington cu ieșiri de 500 mA fiecare și diode de protecție integrate, tocmai pentru sarcini inductive cum sunt bobinele unui motor; are și rezistență serie în bază, deci intrările pot fi comandate direct din ieșiri logice TTL sau CMOS de 5 V. Motorul are patru faze, deci placa primește patru semnale digitale.
Cuplul este mic — peste 34,3 mN·m în mișcare, la 120 Hz, și tot atât cuplu de auto-poziționare — deci 28BYJ-48 este potrivit pentru indicatoare, mecanisme de machetă, mici clapete și obloane, adică oriunde contează precizia și nu forța. Pentru forță reală, alegeți un NEMA 17 cu un driver A4988. Rezistența unei faze este de 50 Ω (±7%), deci la 5 V o fază alimentată trage aproximativ 100 mA.
Specificații tehnice
| Model | 28BYJ-48, varianta de 5 V |
|---|---|
| Tip | Pas cu pas unipolar, 4 faze, 5 fire |
| Tensiune | 5 V c.c. |
| Raport de reducere | 1/64 |
| Unghi de pas | 5,625°/64 |
| Rezistență în c.c. | 50 Ω ±7% (la 25 °C) |
| Cuplu în mișcare | peste 34,3 mN·m (la 120 Hz) |
| Cuplu de auto-poziționare | peste 34,3 mN·m |
| Cuplu de pornire în sarcină | 300 gf·cm |
| Cuplu de frecare | 600–1200 gf·cm |
| Frecvență de pornire în gol | peste 600 Hz |
| Frecvență de oprire în gol | peste 1000 Hz |
| Creștere de temperatură | sub 40 K (la 120 Hz) |
| Zgomot | sub 35 dB (la 120 Hz, în gol, de la 10 cm) |
| Fire | Portocaliu, roz, galben, albastru (faze) și roșu (+5 V) |
| Circuit de comandă | ULN2003, 7 perechi Darlington, 500 mA pe ieșire |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-MOT-28BYJ |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Fișa tehnică dă peste 34,3 mN·m cuplu în mișcare la 120 Hz și 300 gf·cm cuplu de pornire în sarcină. Este suficient pentru indicatoare, clapete și mecanisme mici; pentru forță reală, alegeți un NEMA 17 cu un driver A4988.
Pentru că pinii unui microcontroler nu pot da curentul cerut de bobine. Circuitul ULN2003 are șapte ieșiri de tip Darlington, de 500 mA fiecare, și diode de protecție integrate pentru sarcini inductive, exact ce cere un motor pas cu pas.
Patru, câte unul pentru fiecare fază a motorului 28BYJ-48. Intrările ULN2003 au rezistență serie în bază, deci pot fi comandate direct din ieșiri logice TTL sau CMOS de 5 V.
Rezistența unei faze este de 50 Ω (±7%) la 25 °C, deci la 5 V o fază alimentată trage aproximativ 100 mA. Consumul total depinde de câte faze sunt alimentate simultan, adică de modul de comandă ales.
Fișa tehnică dă o creștere de temperatură sub 40 K la 120 Hz și un zgomot sub 35 dB, măsurat în gol de la 10 cm. Este unul dintre cele mai liniștite motoare pas cu pas ieftine.
