Modul GSM/GPRS SIM800L quad-band, cu antenă

Fără recenzii încă Scrie prima recenzie Stoc epuizat
Letcon Cod: LC-MOD-SIM800L
  • Nou
  • Stoc epuizat
Salvează la favorite
Modul GSM/GPRS SIM800L quad-band, cu antenă

28,90 lei

Toate taxele incluse

Stoc epuizat

Anunță-mă când revine în stoc

Te interesează acest produs? Scrie-ne pe email și te anunțăm când revine în stoc.

Vezi produse similare

Vândut și livrat de

Letcon

Garanție 24 luni

Metode de plată

  • Card prin NETOPIA Payments
  • Ramburs Plătești curierului, fără comision
  • Transfer bancar Primești IBAN-ul în emailul de confirmare

Conectivitate

GSM 2G

Alimentare

3,4–4,4 V

Interfață

UART

Funcție

GSM/GPRS

Pinout Conectori SIM800L (2 × 6 pini) · 12 pini

GND GPIO I2C / SPI / UART
NET (LED rețea) 1 2 RING
VCC (3,4–4,4 V) 3 4 DTR
RST 5 6 MIC+
RXD 7 8 MIC−
TXD 9 10 SPK+
GND 11 12 SPK−

Documentație

Tutoriale & proiecte

Descriere

SIM800L este un modem 2G complet: se înregistrează în rețea cu o cartelă SIM, trimite și primește SMS, sună și răspunde la apeluri și deschide conexiuni TCP prin GPRS. Modulul îl expune pe o placă mică, cu slot micro-SIM, conector de antenă și LED de stare a rețelei.

În practică, îl alimentezi de la o sursă de 3,7–4,2 V capabilă de 2 A, îl legi prin RXD și TXD la portul serial al plăcii și trimiți comenzi AT: AT+CMGS pentru SMS, ATD pentru apel, AT+SAPBR și AT+HTTPINIT pentru o cerere HTTP prin GPRS. Bibliotecile TinyGSM și cele dedicate SIM800 împachetează aceste comenzi.

Ce primești și ce mai este necesar

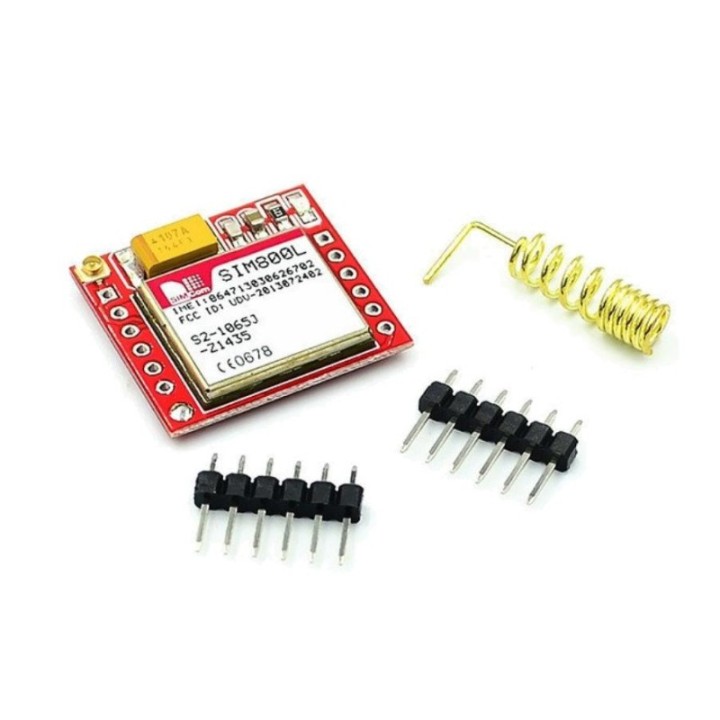

În pachet primești:

  • modulul SIM800L;
  • o antenă elicoidală, care se lipește pe pad-ul de antenă;
  • două barete de pini, nelipite.

Pentru utilizare mai ai nevoie separat de:

  • o cartelă micro-SIM activă, cu serviciu 2G;
  • o sursă de 3,4–4,4 V care susține vârfuri de 2 A: acumulator Li-Ion sau regulator dimensionat corespunzător;
  • un convertor de nivel logic pentru plăcile de 5 V, pentru că liniile RXD și TXD lucrează la 2,8 V;
  • letcon și fludor pentru barete și antenă.

Alimentarea decide dacă modulul se înregistrează în rețea

Nu alimenta modulul la 5 V și nu îl alimenta din regulatorul de 3,3 V al plăcii. Tensiunea corectă este 3,4–4,4 V, iar în momentul transmisiei modulul cere vârfuri scurte de până la 2 A. O sursă slabă se vede prin resetări repetate și LED-ul de rețea care nu ajunge să clipească rar.

Soluțiile obișnuite sunt un acumulator Li-Ion legat direct, un regulator coborâtor reglat la 4 V cu un condensator mare la ieșire sau un regulator liniar de 4 V alimentat din pinul VIN al plăcii. Alimentează placa de dezvoltare separat, din sursa ei.

UART la 2,8 V

Liniile RXD și TXD ale SIM800L lucrează la aproximativ 2,8 V. Plăcile de 3,3 V le pot citi direct, iar pentru TXD-ul lor spre RXD-ul modulului un divizor rezistiv sau un convertor de nivel este prudent; plăcile de 5 V au nevoie obligatoriu de convertor de nivel pe linia spre modul.

Viteza implicită se negociază automat la primul AT; setează-o explicit cu AT+IPR=9600 pentru o legătură stabilă cu un port serial software.

LED-ul de rețea îți spune starea

Clipire rapidă, la fiecare secundă: caută rețeaua. Clipire rară, la trei secunde: înregistrat în rețea. Clipire foarte rapidă: conexiune GPRS activă. Dacă rămâne la clipire rapidă, verifică antena, cartela SIM și, cel mai des, alimentarea.

Are nevoie de rețea 2G

SIM800L comunică doar prin GSM/GPRS. Verifică la operatorul tău că oferă în continuare serviciu 2G în zona în care va lucra montajul și că abonamentul cartelei permite SMS, apeluri sau date, după cum ai nevoie.

Modulul SIM800L este potrivit dacă vrei să trimiți alerte prin SMS, să raportezi date din teren prin GPRS sau să comanzi ceva de la distanță printr-un apel, într-un proiect cu microcontroler.

Specificații tehnice

Modem SIM800L, GSM/GPRS quad-band
Benzi 850, 900, 1800, 1900 MHz
Servicii Apeluri vocale, SMS, date GPRS clasa 12
Interfață UART, comenzi AT, nivel logic 2,8 V
Alimentare 3,4–4,4 V
Curent Vârfuri de până la 2 A la transmisie
Cartelă Micro-SIM
Antenă Conector IPX pe placă și antenă elicoidală inclusă
Indicator LED de stare a rețelei
Pini NET, VCC, RST, RXD, TXD, GND, RING, DTR, MIC+, MIC−, SPK+, SPK−
Barete de pini 2, incluse, nelipite
Rețea necesară 2G, GSM/GPRS

Detalii produs

Marcă Letcon
Cod LC-MOD-SIM800L

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Scrie o recenzie

Ai folosit acest produs? Spune-ne cum ți s-a părut.

Întrebări frecvente

Nu. Tensiunea admisă este 3,4–4,4 V, iar la transmisie modulul cere vârfuri de 2 A pe care regulatorul plăcii nu le poate da. Folosește un acumulator Li-Ion sau un regulator separat, reglat la 4 V.
