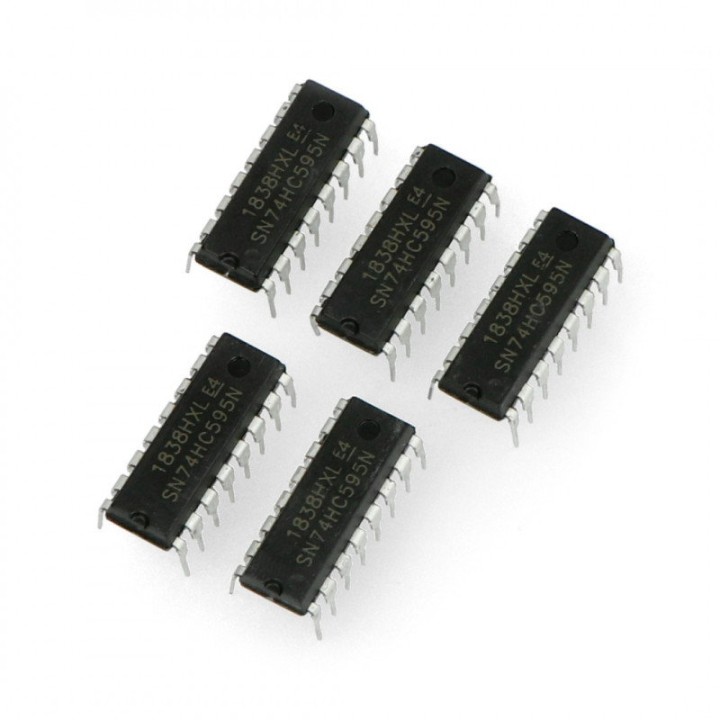

Registru de deplasare 74HC595 (set 5, DIP-16)
- Stoc epuizat
Registru de deplasare 74HC595 (set 5, DIP-16) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
2 – 6 V
Interfață
3 pini (serial) → 8 ieșiri
Descriere
74HC595 este un registru de deplasare pe 8 biți cu registru de memorare la ieșire. Microcontrolerul îi trimite octetul bit cu bit, pe o singură linie de date, sincronizat de un semnal de tact; la comanda unui al treilea semnal, cei opt biți trec simultan pe cele opt ieșiri. Trei pini de microcontroler devin astfel opt ieșiri digitale.
Cele două registre au tacte separate, așa că ieșirile rămân stabile cât timp se încarcă octetul următor. Cipul are și o ieșire serială, care se leagă la intrarea de date a următorului cip: două registre înlănțuite dau 16 ieșiri, trei dau 24, tot de pe aceiași trei pini. Mai există o intrare care golește registrul de deplasare și una care trece ieșirile în stare de înaltă impedanță, pentru a le deconecta electric.
Alimentarea este între 2 și 6 V, deci cipul merge atât cu plăci de 5 V, cât și cu plăci de 3,3 V. Fiecare ieșire este specificată pentru ±6 mA la 5 V — curentul la care nivelurile logice rămân garantate — cu o limită absolută de ±35 mA. Este suficient pentru LED-uri cu rezistență de limitare și pentru intrări logice, dar nu pentru sarcini de putere, care se comandă prin tranzistoare. Setul conține cinci cipuri în capsulă DIP-16, potrivite pentru breadboard.
Specificații tehnice
| Funcție | Registru de deplasare 8 biți, serial → paralel, cu registru de memorare |
|---|---|
| Alimentare | 2 – 6 V |
| Ieșiri | 8, cu trei stări (pot fi trecute în înaltă impedanță) |
| Curent pe ieșire | ±6 mA la 5 V; maximum absolut ±35 mA |
| Înlănțuire | Ieșire serială spre următorul cip |
| Capsulă | DIP-16, THT |
| Bucăți | 5 |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-CMP-74HC595 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Trei: linia de date, tactul registrului de deplasare și comanda de transfer pe ieșiri. Celelalte intrări se leagă fix, la alimentare sau la masă.
Da. Ieșirea serială a unui cip se leagă la intrarea de date a următorului, iar tactele sunt comune, așa că două cipuri dau 16 ieșiri și trei dau 24, tot de pe trei pini.
Da. Alimentarea specificată este 2 – 6 V, deci cipul lucrează atât la 3,3 V, cât și la 5 V, cu nivelurile logice ale plăcii care îl comandă.
Foaia de catalog dă ±6 mA la 5 V pentru niveluri logice garantate, cu o limită absolută de ±35 mA pe ieșire. Un LED cu rezistență de limitare este în regulă; pentru sarcini mai mari folosiți tranzistoare.
Cinci registre 74HC595, fiecare în capsulă DIP-16 cu terminale pentru montaj prin gaură.
