Set 1000 condensatoare ceramice 50 V, 20 de valori

În centrul setului se află 20 de valori de condensatoare ceramice monolitice, de la 20 pF la 1 µF. Setul este configurat nominal cu 50 de bucăți din fiecare valoare, toate piesele au tensiunea nominală de 50 V, iar terminalele pentru montaj prin gaură sunt la pas de 5 mm.

În lucru, nu mai trebuie să comanzi separat câteva condensatoare pentru fiecare schemă nouă. Alegi compartimentul, montezi componenta pe breadboard pentru test sau o lipești într-un circuit permanent, apoi păstrezi restul pieselor separate pentru proiectele următoare.

Ce primești și ce mai este necesar

Pachetul conține:

• un set nominal de 1000 de condensatoare ceramice monolitice;
• 20 de valori, cu nominal 50 de bucăți din fiecare;
• o cutie de plastic cu compartimente;

Cantitatea are o toleranță de ±2 %.

Pentru utilizare ai nevoie separat, în funcție de proiect, de:

• un breadboard, o placă de prototipare sau un PCB;
• un letcon și fludor pentru montajele permanente;

Plaja de valori acoperă de la picofarazi la microfarazi

Grupa de valori mici include 20 pF, 22 pF, 30 pF, 100 pF, 150 pF, 220 pF, 330 pF, 470 pF și 680 pF. Urmează 1 nF, 2,2 nF, 10 nF, 22 nF, 33 nF, 47 nF, 100 nF, 220 nF, 330 nF și 470 nF, iar limita superioară este 1 µF.

Această distribuție îți oferă valori pentru filtre de semnal, oscilatoare, circuite de temporizare și decuplarea alimentării circuitelor integrate. Condensatorul de 100 nF este folosit frecvent pentru decuplarea locală a alimentării.

Pasul de 5 mm este pentru montaj prin gaură

Piesele au terminale THT la pas de 5 mm. Le poți introduce într-un breadboard sau le poți lipi pe o placă de prototipare ori pe un PCB cu găuri compatibile.

Pe breadboard, așază terminalele în două noduri electrice distincte, conform schemei. Pasul de 5 mm descrie distanța dintre terminale; conexiunile dintre găurile plăcii de test depind de construcția breadboard-ului.

Tensiunea de 50 V trebuie tratată ca limită nominală

Toate condensatoarele din set au tensiunea nominală de 50 V. Aceasta nu este tensiunea pe care o produce piesa, ci valoarea pentru care este dimensionată; alege întotdeauna un condensator cu tensiunea nominală mai mare decât tensiunea prezentă în circuit.

Valoarea capacității și tensiunea nominală au roluri diferite în schemă. Două piese marcate 50 V nu sunt interschimbabile dacă au capacități diferite, așa că verifică valoarea înainte de montaj.

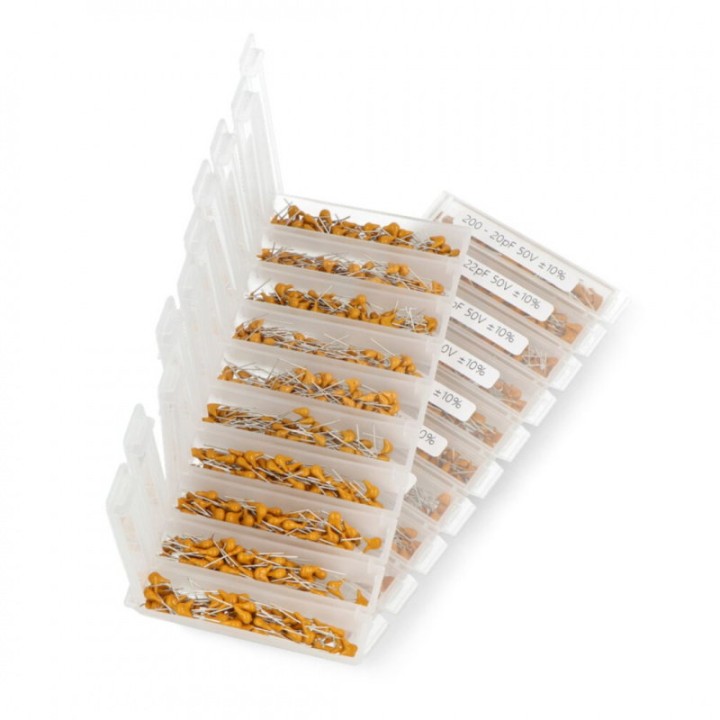

Cutia compartimentată păstrează valorile ușor de găsit

Cele 20 de valori sunt livrate într-o cutie de plastic cu compartimente. Organizarea este importantă deoarece marcajele condensatoarelor ceramice sunt compacte și trebuie citite înainte de alegerea piesei.

Păstrează fiecare grup în compartimentul său. Dacă lucrezi la un filtru calculat exact sau la un oscilator, confirmă valoarea cerută de schemă înainte să lipești componenta.

Setul este orientat spre varietate, nu spre o singură valoare

Configurația cu 20 de capacități este practică atunci când construiești și modifici prototipuri, testezi constante de timp sau ai nevoie de valori diferite de la un proiect la altul. Primești nominal 50 de piese din fiecare valoare, nu 1000 de condensatoare identice.

Pentru o serie de montaje care folosește repetat aceeași capacitate, verifică dinainte dacă numărul disponibil pentru valoarea respectivă acoperă necesarul. Toleranța de cantitate de ±2 % trebuie luată în calcul atunci când planifici consumul întregului set.

Setul este potrivit pentru atelier, prototipare și exerciții de electronică în care ai nevoie de mai multe capacități THT într-o singură cutie. Toate piesele au tensiunea nominală de 50 V și pasul terminalelor de 5 mm.
