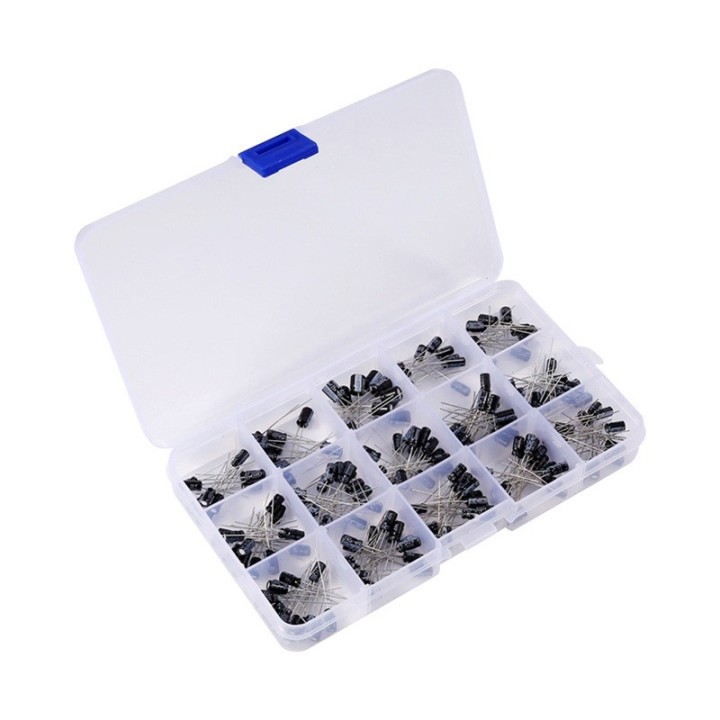

Set 200 condensatoare electrolitice, 15 valori

Setul are 200 de condensatoare electrolitice din aluminiu, în 15 valori. Condensatorul electrolitic este polarizat și se folosește mai ales acolo unde circuitul are nevoie de filtrarea alimentării, de cuplaj sau de o rezervă locală de energie.

Setul te ajută să alegi o capacitate potrivită fără să comanzi separat fiecare valoare: completezi un prototip, înlocuiești o piesă defectă sau testezi cum se comportă alimentarea circuitului cu alte capacități.

Ce primești și ce mai este necesar

Pachetul conține:

• 200 de condensatoare electrolitice din aluminiu;
• 15 valori diferite;

Pentru utilizare ai nevoie separat, în funcție de proiect, de:

• un breadboard sau un circuit imprimat pe care să montezi componentele;
• echipament de lipit, dacă faci un montaj permanent;
• celelalte componente și sursa de alimentare ale circuitului;

Cele 15 valori acoperă mai multe roluri în atelier

Condensatoare cu capacități diferite nu sunt interschimbabile în orice circuit. Valorile mici merg la decuplare și cuplaj, iar cele mari dau o rezervă mai mare de energie și netezesc variațiile lente ale tensiunii de alimentare.

Setul poate fi folosit pentru:

• filtrarea tensiunii după un redresor;
• stabilizarea intrării și ieșirii unui regulator;
• susținerea alimentării lângă relee sau motoare;
• cuplajul dintre etaje ale unui circuit audio;
• prototipuri și reparații electronice;

Într-un proiect nou poți încerca mai multe capacități, iar într-o reparație cauți piesa cu valoarea și tensiunea potrivite pentru cea înlocuită.

Polaritatea trebuie respectată înainte de lipire

Condensatoarele electrolitice din set sunt polarizate. Terminalul mai lung este plusul, iar dunga imprimată pe carcasă marchează minusul. Verifică ambele repere înainte să pui piesa în circuit.

Montată invers, piesa se încălzește și se defectează. Oprește alimentarea înainte să modifici montajul și verifică orientarea față de marcajele „+” și „−” de pe placă.

Tensiunea înscrisă este limita maximă admisă

Pe lângă capacitate, citește tensiunea nominală imprimată pe fiecare condensator. Este tensiunea maximă la care poate lucra piesa și nu trebuie să fie mai mică decât tensiunea din circuit.

Alege o tensiune nominală mai mare decât tensiunea normală de lucru, ca piesa să nu lucreze permanent la limită. Două condensatoare cu aceeași capacitate, dar cu tensiuni nominale diferite, nu îți dau aceeași marjă.

Electroliticul completează condensatorul ceramic

Condensatorul electrolitic este bun la filtrarea alimentării și ca rezervă de energie, dar nu înlocuiește automat un condensator ceramic montat lângă un circuit integrat. Cele două tipuri răspund diferit la variațiile rapide și lente ale curentului.

În multe montaje le folosești împreună: ceramicul aproape de cip, pentru perturbațiile de frecvență înaltă, iar electroliticul pe linia de alimentare, pentru variațiile mai lente și cererile scurte de energie.

Cele 200 de piese îți lasă exemplare pentru teste și înlocuiri, pe bancul de lucru, în laboratorul școlar sau în trusa de service. Înainte de montaj citește capacitatea și tensiunea de pe corpul condensatorului, apoi verifică polaritatea; alegi după cerințele circuitului, nu după mărimea piesei.

Setul este potrivit dacă lucrezi regulat la prototipuri sau reparații și vrei un stoc de condensatoare electrolitice pentru mai multe tipuri de circuite.
