Creionul vacuum 939 folosește o pompă mecanică integrată în corp pentru a crea depresiunea necesară ridicării componentelor. Apeși butonul pentru a evacua aerul, așezi ventuza pe piesă și eliberezi butonul pentru a crea vidul. Sunt incluse trei ventuze, dimensionate pentru sarcini de aproximativ 3 g, 18 g și 40 g.
În lucru, poți ridica o componentă de pe suprafața ei plană în loc să o prinzi de margini. Este util mai ales la poziționarea circuitelor integrate pe PCB și la rework cu aer cald, unde vrei să ridici sau să așezi piesa fără să forțezi terminalele.
Ce primești și ce mai este necesar
Primești:

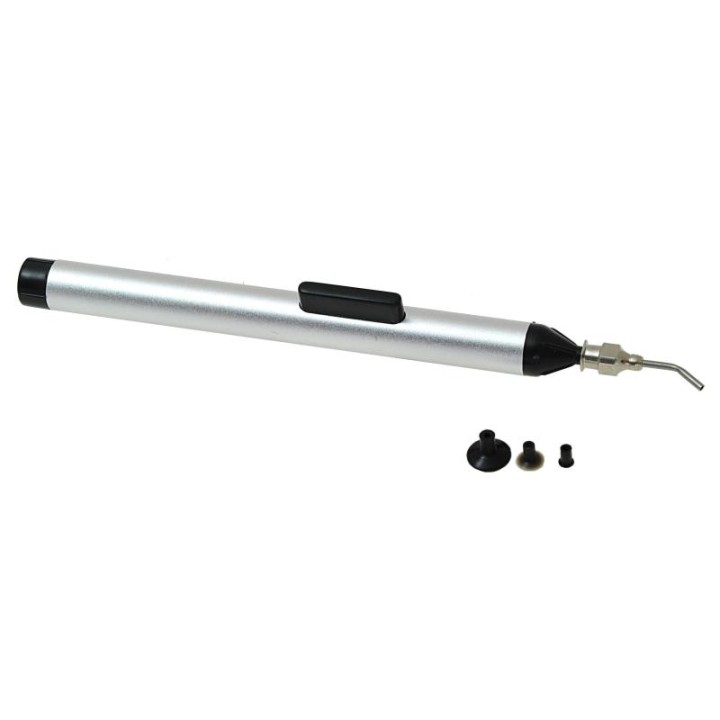

- 1 creion vacuum manual model 939;
- 3 ventuze interschimbabile.
Nu ai nevoie de baterii, alimentator, furtun sau compresor pentru funcționarea creionului.
Vidul este generat direct din butonul de pe corp
Creionul este complet manual. Montezi ventuza potrivită, o așezi plan pe componentă, apeși butonul pentru evacuarea aerului și apoi îl eliberezi pentru a crea forța de aspirație.
După ce ai mutat componenta în poziția dorită, apeși din nou butonul pentru a elimina vidul și a desprinde piesa. Nu există conexiuni electrice sau pneumatice de făcut înainte de utilizare.
Cele trei ventuze acoperă componente de dimensiuni diferite
Setul include o ventuză mică pentru aproximativ 3 g, una medie pentru aproximativ 18 g și una mare pentru aproximativ 40 g. Alegerea se face în funcție de suprafața disponibilă pentru prindere și masa componentei.
Creionul este util pentru:
- circuite integrate în capsule BGA;
- montarea componentelor SMD pe PCB;
- ridicarea componentelor în timpul lucrărilor de rework.
Suprafața componentei trebuie să permită etanșarea ventuzei
Pentru ca vidul să se mențină, ventuza trebuie să stea pe o suprafață suficient de plată și curată. Componentele cu suprafețe neregulate, foarte poroase sau mai grele decât capacitatea ventuzei folosite nu sunt potrivite pentru această metodă de prindere.
La circuitele integrate cu suprafață plană, prinderea de sus evită apăsarea laterală asupra terminalelor pe care ai avea-o cu o pensetă.
Este util la rework cu aer cald și la poziționarea pe pastă
Creionul vacuum poate fi folosit când ridici un circuit integrat după ce aliajul s-a topit cu stația de aer cald sau când poziționezi o componentă pe pad-uri înainte de reflow.
Prinderea de sus lasă libere marginile capsulei și îți permite să controlezi poziția componentei fără să introduci vârfurile unei pensete între pini sau lângă pad-uri.
Limita practică este dată de ventuză și de suprafața piesei
Cele trei capete sunt indicate pentru aproximativ 3 g, 18 g și 40 g. Creionul este astfel destinat componentelor electronice și obiectelor mici, nu pieselor grele.
Forța de prindere depinde și de cât de bine se poate etanșa ventuza pe suprafață. Pentru o piesă mare, dar cu suprafață neregulată, o ventuză mai mare nu garantează automat o prindere stabilă.
Creionul vacuum 939 este potrivit dacă montezi sau repari plăci PCB și vrei să ridici circuite integrate și componente SMD de pe suprafața lor, fără alimentare externă și fără să le prinzi lateral cu penseta.
