Programator USB CH341A pentru EEPROM 24xx și flash SPI 25xx

Programatorul USB CH341A este varianta pentru memorii EEPROM 24xx pe magistrala I²C și flash SPI 25xx, cu alimentare de 3,3 V sau 5 V pentru circuitul conectat. Citește, salvează, șterge, scrie și verifică conținutul memoriei. Nu lucrează cu memorii 93Cxx; pentru acestea alege programatorul USB pentru memorii 24xx, 25xx și 93Cxx. În plus, îl poți folosi ca adaptor USB-serial TTL sau pentru descărcarea programelor în microcontrolere STC.

La bază are cipul WCH CH341A, un convertor USB cu interfețe seriale sincrone. Programatorul intră direct în portul USB-A al calculatorului și se alimentează din acesta, fără o sursă externă.

Ce primești și ce mai este necesar

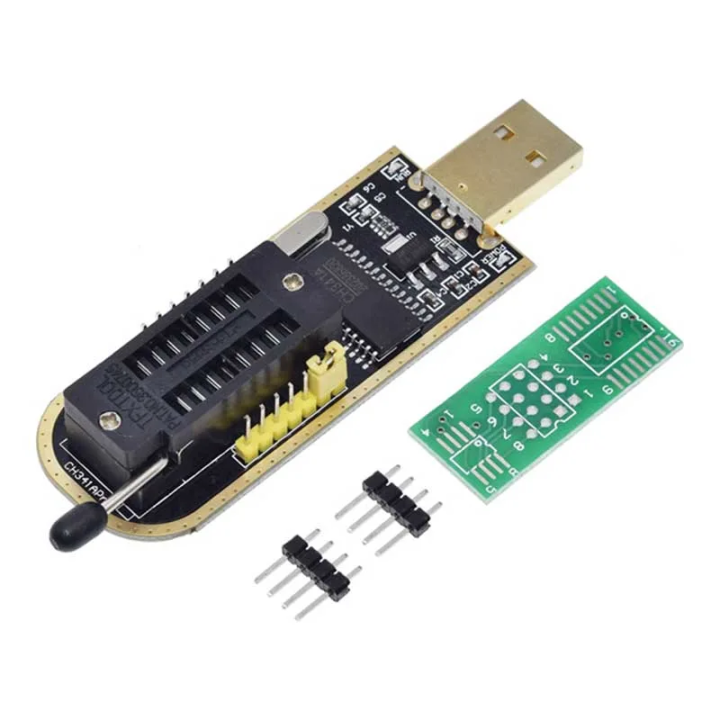

Primești programatorul USB CH341A cu soclu ZIF. Nu ai nevoie de cablu USB, deoarece conectorul USB-A este integrat; adaptorul pentru capsule SOP și clema SOIC8 se aleg separat, după felul în care este montată memoria. Poți avea nevoie de:

• Un adaptor SOP8–DIP8 pentru o memorie SMD scoasă de pe placă;
• O clemă SOIC8 cu adaptor pentru accesarea unei memorii lipite;
• Un adaptor cu translator de nivel pentru memorii sensibile la tensiunea semnalelor;

Această variantă acoperă memoriile 24xx și 25xx, nu și 93Cxx

Memoriile din familia 24xx comunică prin I²C, iar cele din familia 25xx folosesc SPI. Programatorul identifică automat modelele din seria 25; pentru seria 24 selectezi circuitul compatibil din aplicația folosită.

Memoriile 93Cxx folosesc protocolul Microwire, pe care această variantă nu îl acoperă; ele rămân în sarcina programatorului pentru 24xx, 25xx și 93Cxx.

Soclul ZIF este pentru capsule DIP

O memorie în capsulă DIP se așază direct în soclul ZIF și se fixează cu maneta. Respectă poziția indicată pentru familia circuitului și aliniază pinul 1 cu marcajul programatorului; orientarea greșită poate deteriora memoria.

Pentru capsulele SOP ai nevoie de un adaptor către DIP. Deconectează programatorul de la USB înainte de a introduce, scoate sau repoziționa memoria și verifică încă o dată orientarea înainte de alimentare.

Programarea pe placă depinde de restul circuitului

Poți încerca citirea unei memorii lipite folosind o clemă SOIC8, cu echipamentul reparat complet deconectat de la alimentare. Alte componente de pe aceeași magistrală pot fi alimentate prin clemă, pot modifica nivelurile logice sau pot împiedica detectarea cipului.

Dacă citirile diferă între ele ori circuitul nu este identificat stabil, nu începe scrierea. Verifică orientarea și conexiunile, iar dacă placa interferează cu magistrala, dezlipește memoria și programeaz-o separat prin soclul ZIF.

Tensiunea liniilor contează pentru flash-urile de 3,3 V

Ieșirea pentru circuitul țintă poate da 3,3 V sau 5 V; alege valoarea după ce cere memoria. Tensiunea greșită, inversarea capsulei sau deplasarea ei cu un pin în soclu pot deteriora atât memoria, cât și programatorul.

La configurația clasică a programatorului CH341A, memoria poate fi alimentată la 3,3 V, în timp ce unele linii de date pot ajunge la nivelul de 5 V al controlerului. Pentru un flash SPI sensibil, folosește un adaptor cu translator de nivel înainte de programare.

Software-ul stabilește lista exactă de cipuri acceptate

În Windows ai nevoie de driverul WCH și de o aplicație compatibilă cu programatoarele CH341A. Pentru memoriile SPI din seria 25 poți folosi și flashrom pe Linux sau macOS, selectând programatorul ch341a_spi.

Citește memoria înainte de orice modificare și păstrează fișierul original. După scriere, folosește funcția de verificare pentru a compara datele din cip cu fișierul ales.

Programatorul este potrivit pentru intervenții asupra memoriilor 24xx și 25xx, când cunoști modelul circuitului, tensiunea și orientarea pinilor. Pentru memorii 93Cxx ai nevoie de programatorul USB pentru memorii 24xx, 25xx și 93Cxx.
