Programator USB pentru memorii 24xx, 25xx și 93Cxx

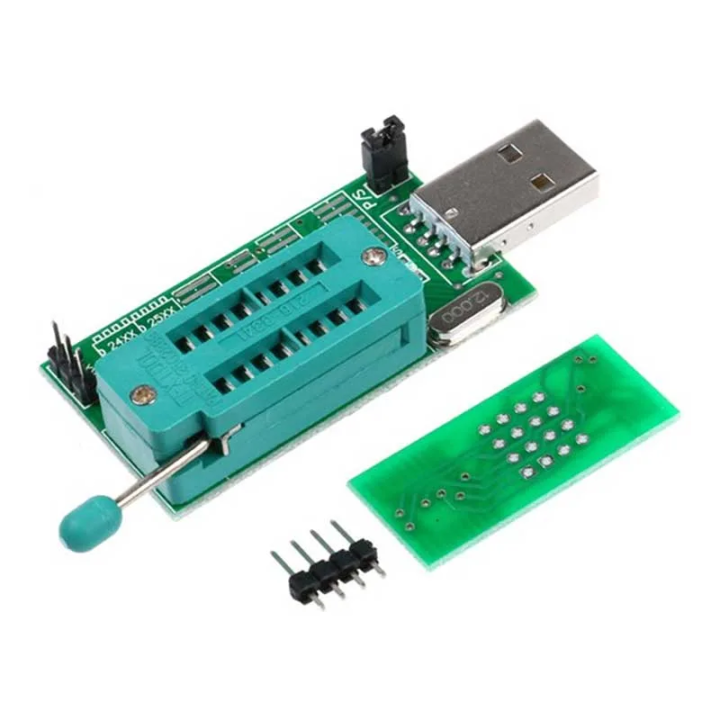

Programatorul USB pentru memorii 24xx, 25xx și 93Cxx, cu controler CH341A, este varianta cu trei protocoale: EEPROM-uri 24Cxx pe I²C, memorii flash 25xx și 25Qxx pe SPI și EEPROM-uri 93Cxx pe Microwire, la 3,3 V sau 5 V. Suportul pentru 93Cxx îl deosebește de programatorul USB CH341A pentru EEPROM 24xx și flash SPI 25xx, construit pe același controler, dar fără Microwire.

În service, poți citi conținutul unei memorii, salva o copie de siguranță, șterge sau scrie firmware-ul și verifica rezultatul. Programatorul intră direct într-un port USB-A, de unde primește și alimentarea, fără sursă externă.

Ce primești și ce mai este necesar

Pachetul conține programatorul USB cu soclu ZIF. Cablul USB nu este necesar, deoarece mufa USB-A este integrată, însă adaptorul SOP8–DIP8, clema SOIC8 și adaptoarele de tensiune nu sunt incluse. În funcție de memoria folosită, poți avea nevoie separat de:

• Un adaptor SOP8–DIP8 pentru capsule SMD scoase de pe placă;
• O clemă SOIC8 pentru accesarea unei memorii lipite pe placă;
• Un adaptor de 1,8 V sau un translator de nivel pentru memorii care cer aceste tensiuni;

Cele trei protocoale acoperă familii diferite de memorii

Familia 24Cxx merge pe I²C, 25xx și 25Qxx pe SPI, iar 93Cxx pe Microwire; programatorul le acoperă pe toate trei, dar compatibilitatea nu se stabilește numai după primele două cifre ale codului. Verifică marcajul complet al circuitului, tensiunea și organizarea memoriei, apoi confirmă că modelul apare în lista aplicației folosite înainte de orice scriere.

Soclul ZIF este în primul rând pentru capsule DIP

Memoriile în capsulă DIP se introduc direct în soclul ZIF și se fixează cu maneta. Respectă poziția indicată pentru familia selectată și aliniază pinul 1 al circuitului cu marcajul programatorului; montarea inversă poate deteriora memoria.

Pentru o capsulă SOP8 dezlipită ai nevoie de un adaptor SOP8–DIP8. Adaptorul se așază în soclul ZIF, iar circuitul se fixează în orientarea corectă înainte ca programatorul să fie conectat la USB.

Programarea pe placă depinde și de circuitul din jurul memoriei

O clemă SOIC8 permite citirea sau scrierea unei memorii fără dezlipire, dar placa reparată trebuie să fie deconectată de la alimentare. Alte componente conectate la aceeași magistrală pot consuma curent, pot ține liniile într-o anumită stare sau pot împiedica detectarea memoriei.

Dacă aplicația nu identifică stabil circuitul, nu insista cu scrierea. Verifică orientarea clemei și tensiunea, iar dacă restul plăcii interferează cu magistrala, dezlipește memoria și programeaz-o separat prin soclul ZIF.

Verifică tensiunea înainte să conectezi memoria

Programatorul dă tensiuni de lucru de 3,3 V și 5 V, dar trebuie să alegi valoarea acceptată de circuitul montat. Memoriile de 1,8 V au nevoie de un adaptor de 1,8 V; conectarea lor directă la 3,3 V sau 5 V le poate deteriora.

La programatoarele CH341A uzuale, alimentarea memoriei poate fi de 3,3 V, în timp ce unele linii de date pot ajunge la niveluri de 5 V. Pentru o memorie SPI sensibilă folosește un adaptor cu translator de nivel sau confirmă tensiunile înainte de programare.

Software-ul stabilește lista exactă de cipuri acceptate

În Windows poți folosi CH341A Programmer, AsProgrammer sau NeoProgrammer, împreună cu driverul CH341. Pentru memoriile SPI din seria 25, controlerul este acceptat și de flashrom, prin programatorul ch341a_spi.

Citește memoria și salvează fișierul original înainte de ștergere sau scriere. După programare, folosește funcția de verificare pentru a compara datele scrise cu fișierul selectat și păstrează copia inițială pentru restaurare.

Acest programator este potrivit pentru depanare, recuperarea firmware-ului și lucrul cu memorii seriale din cele trei familii acceptate; dacă nu ai nevoie de 93Cxx, programatorul USB CH341A pentru 24xx și 25xx ajunge. Nu înlocuiește un programator universal pentru microcontrolere sau pentru alte tipuri de memorie.
