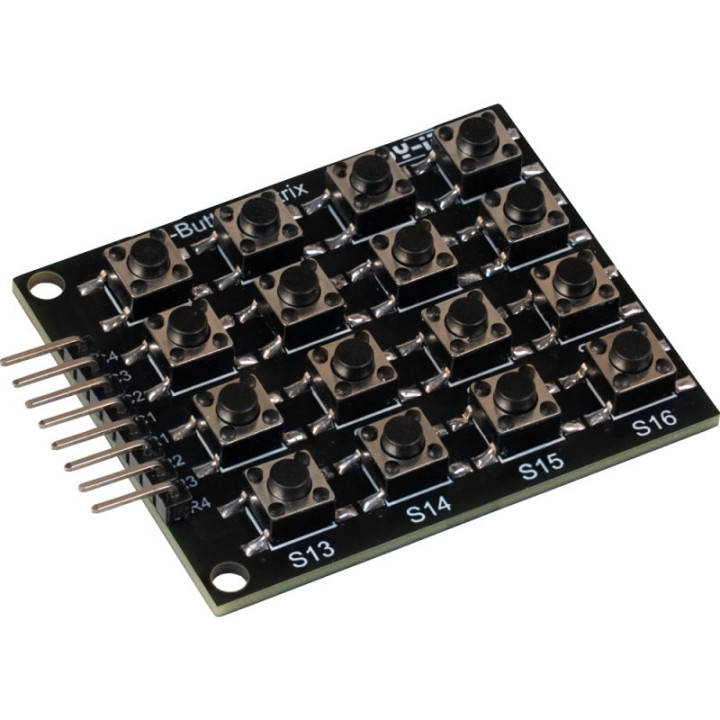

Tastatură matricială 4×4 cu microîntrerupătoare (Joy-IT)

La baza modulului se află o matrice cu 16 microîntrerupătoare tactile, organizate pe 4 rânduri și 4 coloane. Cele 8 linii sunt aduse la un pinheader de 2,54 mm montat la 90°, iar contactele sunt specificate pentru 0–12 V c.c. și 0–50 mA.

În utilizare, controlerul activează succesiv liniile matricei și verifică unde s-a închis contactul. Obții astfel o interfață cu 16 comenzi folosind numai 8 pini GPIO, potrivită pentru introducerea de numere, navigarea prin meniuri și panouri de comandă.

Ce primești și ce mai este necesar

Primești o tastatură matricială Joy-IT ButtonMatrix2, cu 16 microîntrerupătoare.

Pentru a o folosi ai nevoie separat de:

• o placă de dezvoltare sau un microcomputer cu 8 pini GPIO disponibili;
• opt fire jumper cu mufă mamă, compatibile cu pinheaderul de 2,54 mm;

Firele de conectare nu sunt incluse.

Cele 16 taste ocupă numai 8 linii GPIO

Matricea are patru rânduri, marcate R1–R4, și patru coloane, marcate C1–C4. Poți comanda pe rând câte o coloană și citi cele patru rânduri, apoi asociezi combinația rând–coloană cu una dintre cele 16 taste.

O poți conecta direct la Arduino sau Raspberry Pi

Pentru Arduino, o configurație de pornire folosește D6–D9 pentru R1–R4 și D10–D13 pentru C1–C4. Pentru Raspberry Pi, poți folosi BCM 18, 23, 24 și 25 pentru rânduri, respectiv BCM 4, 17, 22 și 21 pentru coloane.

Pinii pot fi schimbați în program dacă păstrezi corespondența dintre cablare și definițiile din cod. Tastatura nu folosește un protocol precum I2C sau SPI; aplicația citește direct liniile matricei.

Limita de 12 V nu este o tensiune cerută de modul

Valorile de 0–12 V c.c. și 0–50 mA descriu sarcina nominală a contactelor. Într-un proiect cu microcontroler, lucrezi la nivelul logic acceptat de placa folosită și nu aplici 12 V direct pe un pin GPIO.

Microîntrerupătoarele trebuie filtrate în program

Fiind contacte mecanice, apăsările pot necesita debounce pentru a nu fi înregistrate de mai multe ori. Poți introduce o întârziere scurtă sau o filtrare bazată pe timp; exemplul pentru Arduino folosește o pauză de 50 ms între scanări.

Formatul compact se potrivește panourilor de comandă

Placa măsoară 55 × 40 × 7 mm și cântărește 11 g. Pinheaderul la 90° direcționează firele paralel cu placa, util când montezi tastatura pe un panou sau într-o carcasă și vrei să păstrezi cablajul în spatele suprafeței frontale.

Tastatura este potrivită pentru proiecte cu cod PIN, selecție de funcții, introducere numerică și control de meniuri, atunci când ai 8 linii GPIO disponibile.
