Convertor coborâtor DC-DC XH-M401 (XL4016), 4–40 V → 1,25–36 V, 8 A / 200 W

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-DCDC-XHM401
  • Nou
Convertor coborâtor DC-DC XH-M401 (XL4016), 8 A / 200 W — Letcon

12,10 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare joi, 10 sept.

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

4–40 V

Tip

Coborâtor (buck) reglabil, 8 A

Descriere

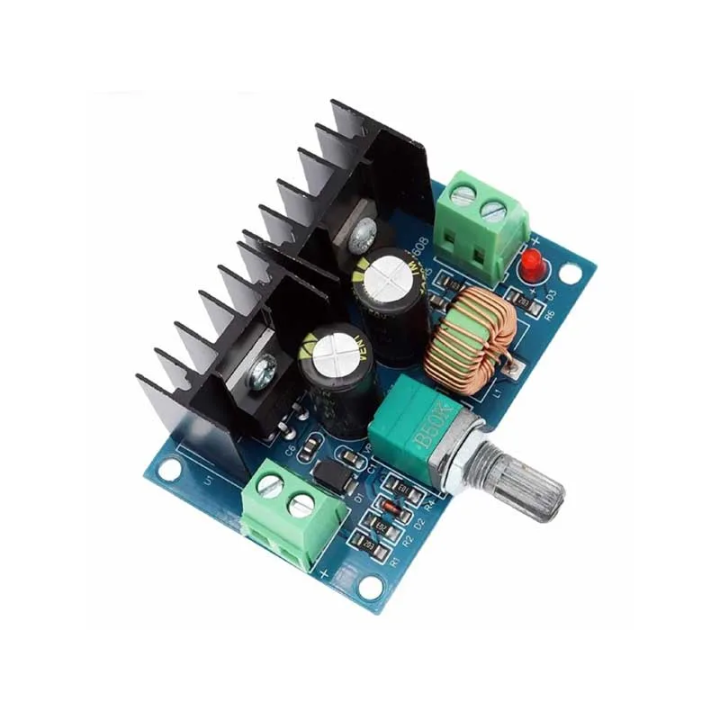

Modulul XH-M401 este varianta de putere a convertorului coborâtor: de la o sursă de 4–40 V scoate o tensiune reglabilă între 1,25 și 36 V, cu până la 8 A. Regulatorul XL4016 lucrează în comutație la 180 kHz, în mod PWM, cu două diode Schottky MBR10200 pe partea de redresare, iar randamentul ajunge la 94 %.

Este construit pentru sarcini pe care un modul LM2596 sau XL4015 nu le duce: alimentarea unui Raspberry Pi sau a unei benzi LED de câțiva amperi dintr-o baterie de 24 V, a unui motor DC ori a unui încălzitor de la o sursă de laborator sau de la un acumulator auto.

8 A în vârf, 5 A în regim continuu

Curentul de 8 A este valoarea de vârf. Pentru funcționare de durată, sarcina recomandată este de aproximativ 5 A; la 8 A susținuți este nevoie de un ventilator peste radiator. Puterea maximă este de 200 W, iar diferența dintre intrare și ieșire se transformă în căldură proporțional cu curentul, deci lasă loc de aer în jurul radiatorului.

Reglaj și protecții

Tensiunea de ieșire se reglează din potențiometru, cu un multimetru conectat la ieșire înainte de a lega consumatorul. Modulul are protecție la supracurent, la supratemperatură și la scurtcircuit.

Nu este un convertor izolat: masa intrării și masa ieșirii sunt comune. Tensiunea de ieșire trebuie să fie sub cea de intrare — modulul doar coboară.

Dimensiuni

Placa cu radiator măsoară 61 × 41 × 27 mm. Prevede spațiu pentru radiator și pentru cablurile de secțiune potrivită curentului — la 5–8 A, firele subțiri de breadboard nu sunt o opțiune.

Specificații tehnice

Tip Convertor DC-DC coborâtor (buck), reglabil
Model XH-M401
Regulator XL4016, mod PWM
Redresare 2 × diodă Schottky MBR10200
Tensiune de intrare 4–40 V
Tensiune de ieșire 1,25–36 V, reglabilă din potențiometru
Curent maxim de ieșire 8 A (vârf); circa 5 A în regim continuu
Putere maximă 200 W
Randament Până la 94 %
Frecvență de comutație 180 kHz
Protecții Supracurent, supratemperatură, scurtcircuit
Răcire Radiator; ventilator necesar la 8 A susținuți
Izolare Neizolat, masă comună
Dimensiuni 61 × 41 × 27 mm

Detalii produs

Marcă Letcon
Cod LC-DCDC-XHM401
În stoc 2 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Nu fără răcire forțată. 8 A este valoarea de vârf; pentru funcționare de durată sarcina recomandată este de circa 5 A. La 8 A susținuți montează un ventilator peste radiator.
