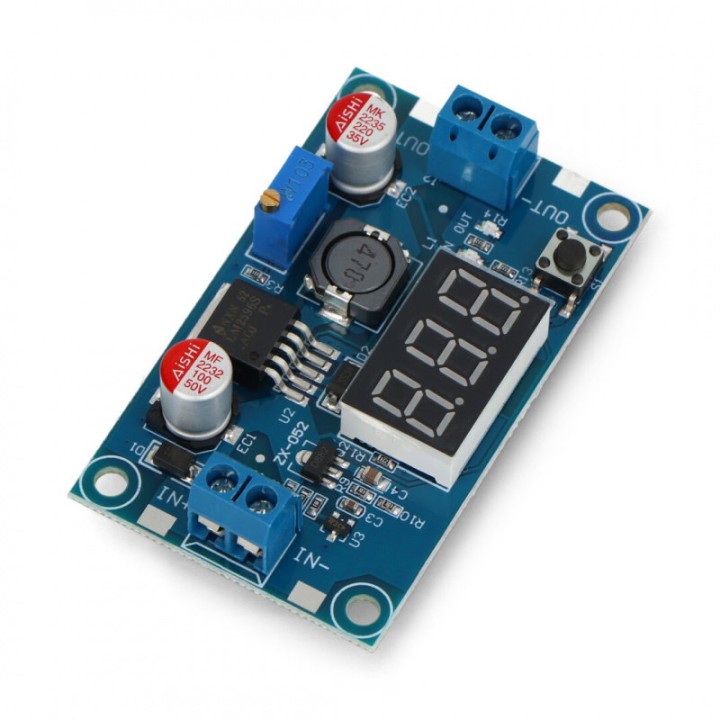

Convertor coborâtor LM2596 cu voltmetru, 3 A
- Stoc epuizat
Convertor coborâtor LM2596 cu voltmetru, 3 A imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Alimentare
4,5–40 V DC
Descriere
Convertor coborâtor (step-down) construit în jurul circuitului LM2596S, cu un voltmetru cu afișaj montat direct pe placă: reglați tensiunea de ieșire din potențiometru și o citiți pe loc, fără multimetru. Butonul de lângă afișaj comută valoarea afișată între tensiunea de intrare și cea de ieșire.
Este modulul comod pentru scenariul clasic: aveți o sursă de 12 sau 24 V — un acumulator, un alimentator — și vă trebuie 5 V ori 9 V stabili pentru montaj. Conexiunile se fac în borne cu șurub (IN+/IN− și OUT+/OUT−), iar cele patru găuri de 3 mm permit fixarea în carcasă.
Limitele sunt cele ale unui buck obișnuit: tensiunea de intrare trebuie să fie mai mare decât cea de ieșire, iar peste 2 A modulul are nevoie de radiator — 3 A este plafonul circuitului LM2596, atins doar cu răcire. Fișa TI a circuitului permite la intrare între 4,5 și 40 V.
Specificații tehnice
| Circuit integrat | LM2596S (comutație la 150 kHz) |
|---|---|
| Tensiune de intrare | 4,5–40 V (limitele LM2596) |
| Tensiune de ieșire | 3,2–35 V, reglabilă, sub tensiunea de intrare |
| Curent de ieșire | Până la 2 A fără radiator; max. 3 A cu răcire |
| Afișaj | Voltmetru; arată intrarea sau ieșirea, comutabil din buton |
| Conexiuni | Borne cu șurub IN+/IN−, OUT+/OUT− |
| Montaj | 4 găuri de 3 mm |
| Masă | 23 g |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-DCDC-LM2596-DISP |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Nu, modulul cu LM2596 doar coboară tensiunea: intrarea trebuie să fie mereu mai mare decât ieșirea dorită. Pentru ridicare căutați un modul step-up sau buck-boost.
Până la 2 A fără radiator, conform paginii furnizorului. Pentru 3 A — limita circuitului LM2596 — este nevoie de răcire suplimentară; la curenți mari verificați temperatura modulului.
Pe rând, ambele: butonul de pe placă comută valoarea afișată între intrare și ieșire, ca să reglați și să verificați fără multimetru.
Da, este utilizarea tipică a acestui modul: reglați întâi ieșirea la 5 V din potențiometru, verificați valoarea pe afișaj și abia apoi conectați sarcina.
