Convertor coborâtor XL4015 5 A, cu limitare de curent (CC/CV)
- Nou
- Stoc epuizat
Convertor coborâtor XL4015 5 A, cu limitare de curent (CC/CV) imagini
Vândut și livrat de
Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
Card
Ramburs
Transfer bancar
Tip
Convertor coborâtor
Curent maxim
5 A sau mai mult
Tensiune de ieșire
Reglabilă
Descriere
Convertorul coborâtor XL4015 de 5 A coboară o tensiune de intrare de 8–36 V la o ieșire reglabilă între 1,25 și 32 V. Ce îl deosebește de un modul buck simplu este al doilea potențiometru, pentru limita de curent: modulul ține tensiunea setată în regim CV sau, când sarcina cere mai mult, coboară tensiunea ca să păstreze curentul la pragul stabilit, în regim CC.

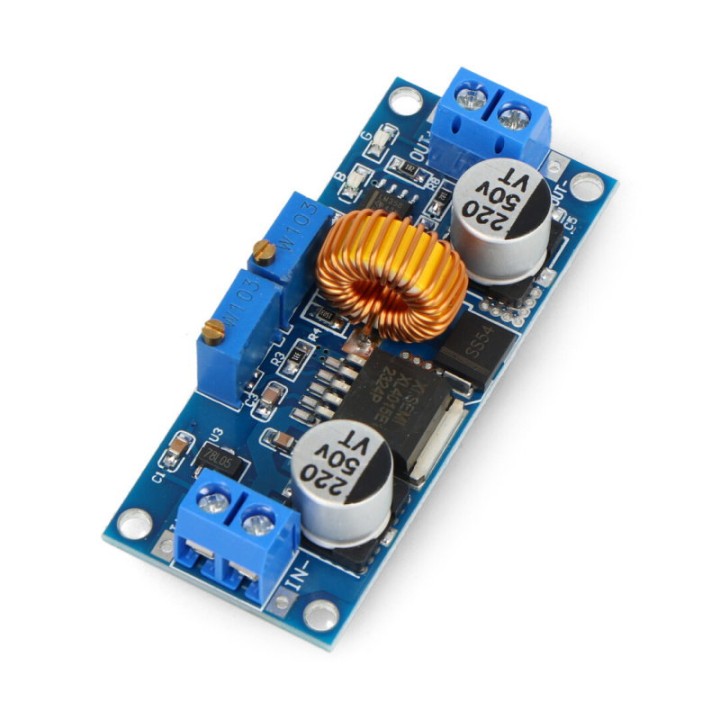

La bază stă circuitul XL4015, un convertor buck PWM care comută la 180 kHz; curentul ajunge la 5 A cu răcire potrivită. Conectarea se face prin patru borne cu șurub, iar LED-urile arată starea încărcării: albastru cât timp se încarcă, verde când curentul a scăzut sub circa 10 % din valoarea setată.
Ce primești și ce mai este necesar
În pachet primești un singur modul convertor XL4015 cu reglaj CC/CV; sursa DC, cablurile și aparatele de măsură nu sunt incluse.
Pentru utilizare ai nevoie separat de:
- sursă DC de 8–36 V, dimensionată pentru puterea cerută;
- cabluri potrivite curentului de intrare și ieșire;
- multimetru pentru reglarea tensiunii și curentului;
- răcire suplimentară pentru funcționarea la sarcini mari;
Tensiunea de ieșire poate doar să scadă
XL4015 este un convertor buck, deci tensiunea reglată la ieșire trebuie să fie mai mică decât cea de la intrare. Nu îl poți folosi ca să obții 12 V din 5 V sau pentru alte conversii în care ieșirea trebuie ridicată; pentru asta există convertoarele ridicătoare (boost), cel reglabil sau micro convertorul boost la 5 V.
Intervalul de 1,25–32 V este limitat și de tensiunea sursei: la intrare trebuie să ai mai mult decât vrei la ieșire, iar intrarea nu coboară sub 8 V.
Limitarea de curent intră automat în funcțiune
Cât timp sarcina cere mai puțin decât limita setată, modulul lucrează în regim CV și ține tensiunea. Când pragul este atins, trece în regim CC, limitează curentul și lasă tensiunea de ieșire să scadă.
Așa poți pune un plafon de curent la testarea circuitelor, la alimentarea LED-urilor sau la acționarea motoarelor. Dacă un motor cere un curent mare la pornire, o limită setată prea jos îl poate împiedica să pornească.
Curentul de 5 A depinde de răcire și de sursă
Cei 5 A sunt limita de sus a modulului și presupun răcire potrivită. Cât poți scoate în utilizare continuă depinde de diferența dintre tensiunea de intrare și cea de ieșire, de temperatura componentelor și de ventilația montajului.
Sursa de intrare trebuie să dea puterea cerută de consumator plus pierderile conversiei. Urmărește temperatura modulului în timpul testelor și nu monta placa într-un spațiu închis, fără circulație a aerului, la sarcini mari.
Reglajele se fac înainte de conectarea sarcinii finale
Primul potențiometru reglează tensiunea de ieșire, al doilea limita de curent. Setează mai întâi tensiunea fără sarcina finală, apoi reglează pragul CC cu o sarcină de test potrivită și măsoară din nou valorile cu multimetrul înainte de conectare.
Modulul poate fi setat pentru încărcare CC/CV, dar nu înlocuiește protecția acumulatorului. Pentru celule Li-Ion ai nevoie și de un circuit de protecție, iar tensiunea și curentul trebuie alese pentru chimia și configurația acumulatorului.
Convertorul XL4015 CC/CV este potrivit dacă ai nevoie de o tensiune DC mai mică decât cea a sursei și vrei să controlezi atât tensiunea, cât și curentul maxim livrat sarcinii.
Specificații tehnice
| Tip | Convertor coborâtor DC-DC, buck PWM |
|---|---|
| Circuit integrat | XL4015 |
| Tensiune de intrare | 8–36 V DC |
| Tensiune de ieșire | 1,25–32 V, reglabilă și mai mică decât intrarea |
| Curent maxim de ieșire | 5 A, cu răcire adecvată |
| Putere maximă | 75 W |
| Moduri de reglare | Tensiune constantă și curent constant, CC/CV |
| Frecvență de comutație | 180 kHz |
| Reglaje | 2 potențiometre: tensiune și limită de curent |
| Indicatoare | LED-uri de stare: albastru — încărcare, verde — încărcare completă |
| Conexiuni | Borne cu șurub IN+, IN−, OUT+, OUT− |
| Protecții integrate în XL4015 | Limitare de curent, oprire termică, protecție la scurtcircuitul ieșirii |
| Protecție la inversarea polarității | Nu — la nevoie, o diodă de curent mare în serie cu intrarea |
| Dimensiuni | 61,7 × 26,2 × 15 mm |
| Masă | 20 g |
| Conținut | 1 modul convertor XL4015 CC/CV |
Detalii produs
| Marcă | Letcon |
|---|---|
| Cod | LC-DCDC-XL4015 |
Recenzii clienți
Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.
Încă nu există recenzii. Scrie prima.
Întrebări frecvente
Nu. Acesta este un convertor buck și poate furniza numai o tensiune mai mică decât cea de la intrare. Pentru ridicarea tensiunii ai nevoie de un convertor boost.
Nu, circuitul XL4015 necesită minimum 8 V la intrare. Tensiunea aplicată trebuie să rămână în intervalul 8–36 V și să depășească ieșirea dorită.
CV menține tensiunea reglată cât timp sarcina rămâne sub limita de curent. Când sarcina încearcă să depășească pragul setat, modulul trece în CC, limitează curentul și reduce tensiunea.
Curentul de 5 A necesită răcire adecvată și o sursă de intrare dimensionată corespunzător. Verifică temperatura modulului în condițiile reale ale proiectului și asigură ventilație la sarcini mari.
Modulul poate asigura reglarea CC/CV dacă setezi corect tensiunea și curentul pentru acumulator. Ai nevoie separat de protecția celulelor, iar modulul nu înlocuiește un BMS sau funcțiile de echilibrare ale unui încărcător pentru pachete multicelulă.
