Micro convertor ridicător (boost) la 5 V, intrare 0,9–5 V

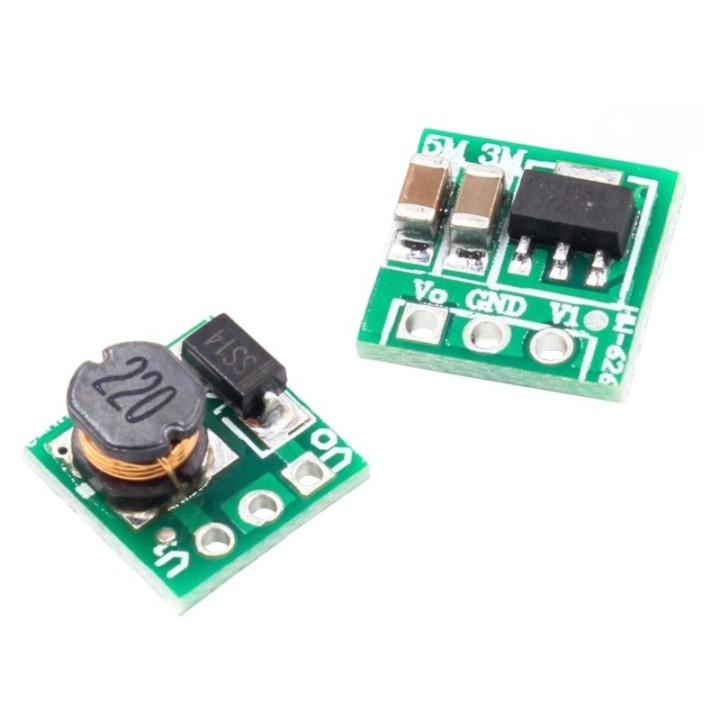

În centrul modulului se află un convertor DC-DC în comutație, cu topologie boost și frecvență de lucru de 150 kHz. Primește între 0,9 și 5 V și furnizează o ieșire fixă de 5 V, cu un curent maxim de 480 mA și un randament de aproximativ 85 %.

În practică, poți obține o linie de 5 V dintr-o celulă AA sau AAA, din două celule în serie ori dintr-un acumulator de 3,7 V. Placa măsoară 11 × 10,5 × 7,5 mm, astfel că poate fi integrată în montaje portabile și în proiecte cu spațiu restrâns.

Ce primești și ce mai este necesar

Pachetul conține un microconvertor boost cu ieșire fixă de 5 V.

Pentru utilizare alegi separat:

• o baterie sau altă sursă de 0,9–5 V;
• fire pentru intrare și ieșire;
• un consumator compatibil cu alimentarea la 5 V;
• opțional, pini cu pas de 2,54 mm pentru montarea pe breadboard.

Bateria, firele și consumatorul alimentat nu sunt incluse.

Curentul disponibil depinde de tensiunea sursei

Valoarea de 480 mA este disponibilă în zona superioară a intervalului de intrare. La 1–1,5 V, modulul poate furniza 40–100 mA; la 1,5–2 V, 100–150 mA; la 2–3 V, 150–380 mA; iar peste 3 V, 380–480 mA.

O singură celulă poate porni convertorul, dar nu poate susține același consum ca o sursă de 3,7 V. Alege bateria după curentul cerut de circuit, nu doar după faptul că tensiunea ei se află în intervalul acceptat.

Sursa trebuie să livreze mai mult curent decât ieșirea

Un convertor boost ridică tensiunea transferând energie printr-un circuit în comutație. Deoarece tensiunea de ieșire este mai mare și randamentul este de aproximativ 85 %, curentul preluat de la baterie va fi mai mare decât curentul livrat consumatorului la 5 V.

Firele, contactele și bateria trebuie dimensionate pentru curentul de intrare. Dacă sursa nu poate furniza energia necesară, tensiunea de intrare scade, iar ieșirea nu mai poate menține valoarea și curentul cerute.

Ieșirea de 5 V este fixă, nu reglabilă

Modulul este destinat exclusiv ridicării unei tensiuni de cel mult 5 V la o ieșire de 5 V. Nu are reglaj pentru alte tensiuni și nu poate înlocui un convertor coborâtor atunci când sursa depășește tensiunea cerută de consumator.

Înainte de conectarea sarcinii, respectă polaritatea intrării și a ieșirii. Tensiunea aplicată la intrare trebuie să rămână în intervalul 0,9–5 V.

Dimensiunile reduse permit montarea pe breadboard

Placa are 11 × 10,5 × 7,5 mm, iar conexiunile sunt dispuse la pas de 2,54 mm. Poți integra modulul într-un prototip pe breadboard sau într-un montaj compact, folosind pini și fire compatibile cu acest pas.

Poți utiliza convertorul pentru:

• senzori și loggere alimentate din baterii;
• montaje cu microcontrolere care necesită 5 V;
• dispozitive portabile cu un consum redus;
• iluminare LED de putere mică;
• experimente cu surse de joasă tensiune;

Modulul nu este potrivit pentru motoare sau alți consumatori care depășesc curentul disponibil ori au vârfuri mari la pornire. Verifică atât consumul continuu, cât și vârful de curent al circuitului alimentat.

Acest microconvertor este potrivit când ai nevoie de 5 V într-un montaj compact, iar sursa și consumatorul se încadrează în intervalele de tensiune și curent ale modulului.
