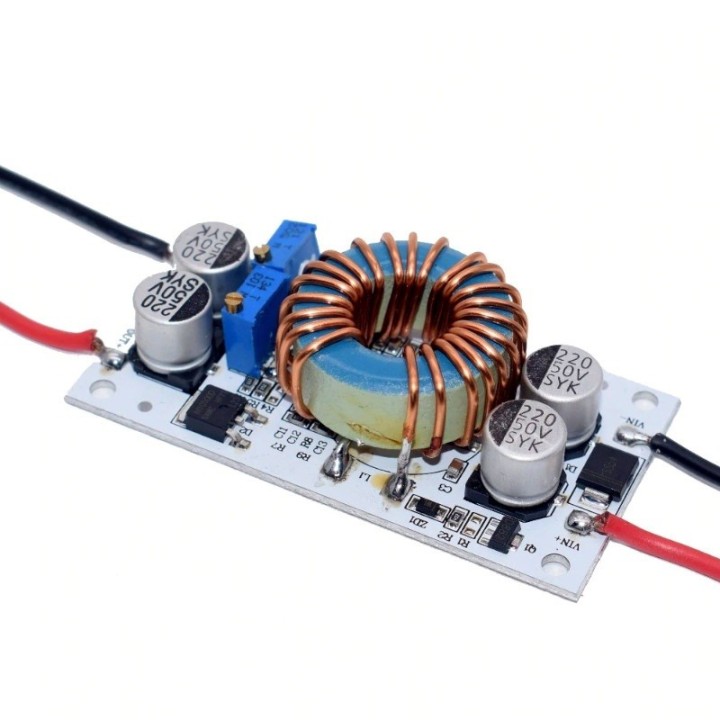

Convertor ridicător (boost) DC-DC reglabil, 250 W

Convertorul folosește conversia DC-DC de tip boost: primește 8,5–48 V și ridică tensiunea la 12–50 V, reglabilă. Este dimensionat pentru 250 W nominal și un curent de ieșire de până la 10 A.

În folosirea de zi cu zi, îl conectezi între o baterie sau o sursă DC și consumator, apoi ajustezi ieșirea fără sarcină, măsurând la borne cu un multimetru. Pentru 24 V obținuți din 12 V, sursa trebuie să livreze mai mult curent decât ajunge la consumator, deoarece conversia are pierderi.

Ce primești și ce mai este necesar

În pachet: modulul convertor, fără cabluri și fără sursă.

Pentru utilizare, ai nevoie separat de:

• o sursă DC sau baterie care poate susține tensiunea, puterea și curentul cerute;

• cabluri și conexiuni pentru intrare și ieșire;
• un ventilator pentru curenți de ieșire de peste 6 A;

Îl alegi când sursa are tensiune mai mică decât consumatorul

Un modul boost este potrivit când vrei să urci tensiunea continuă, nu să o cobori. Ieșirea trebuie să fie mai mare decât intrarea, iar exemplele de utilizare menționate pentru acest produs includ:

• încărcătoare boost;
• surse universale pentru sisteme embedded;
• amplificatoare sau laptopuri alimentate de la baterii;
• consumatori de 24 V dintr-o sursă de 12 V;
• motoare și benzi LED, dacă valorile cerute se încadrează;

Dacă ai nevoie să reduci tensiunea, acest modul nu este potrivit. Pentru asta există convertoarele coborâtoare LM2596 și XL4015.

Ce înseamnă concret limita de 250 W

Puterea nominală nu înseamnă că poți obține 250 W de la orice sursă. Pentru 250 W la ieșire din 12 V sunt necesari peste 20 A la intrare; dacă sursa nu poate susține cererea, tensiunea de intrare poate cădea, iar convertorul se poate opri sau poate oscila.

Curentul maxim de ieșire este 10 A, cu ventilator recomandat peste 6 A. Folosește aceste valori împreună cu tensiunea setată, puterea cerută de sarcină și răcirea disponibilă.

Reglezi tensiunea înainte să conectezi sarcina

Alimentează modulul fără consumator, pune multimetrul pe bornele de ieșire și rotește potențiometrul până la valoarea dorită. Abia după reglaj conectezi sarcina; astfel eviți să aplici accidental o tensiune nepotrivită dispozitivului alimentat.

Verifică polaritatea înainte de pornire și ține cont că ieșirea nu poate fi coborâtă sub tensiunea de intrare. Dacă ai nevoie să reduci tensiunea, alege o topologie buck, precum LM2596 sau XL4015.

Protecția la polaritate inversă nu înlocuiește verificările

Modulul are protecție la polaritate inversă, dar trebuie să verifici în continuare bornele, limitele de tensiune și curent și capacitatea sursei. O sursă subdimensionată sau nepotrivită poate deteriora echipamentul alimentat.

Convertorul se potrivește dacă ai o sursă DC cu tensiune mai mică decât consumatorul și vrei să reglezi o ieșire mai mare pentru un proiect electronic, un sistem embedded sau o sarcină de putere. Pentru reducerea tensiunii, ai nevoie de un convertor buck.
