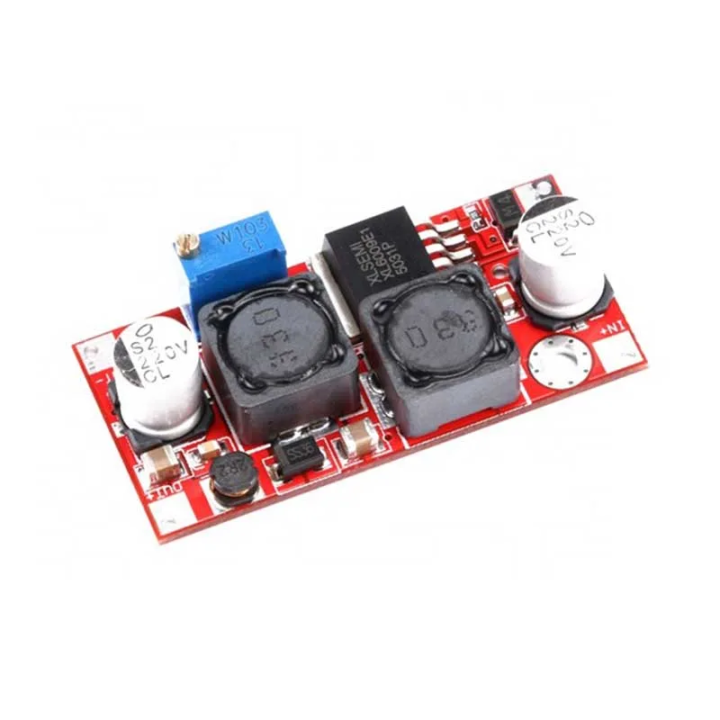

Convertor ridicător/coborâtor DC-DC XL6009, 5–32 V → 1,2–35 V, 20 W

Fără recenzii încă Scrie prima recenzie În stoc
Letcon Cod: LC-DCDC-XL6009
  • Nou
Convertor DC-DC ridicător/coborâtor XL6009, 20 W — Letcon

8,47 lei

Toate taxele incluse

În stoc

Vezi produse similare

Livrare joi, 10 sept.

Vândut și livrat de

Letcon

Garanție 24 luni

Retur 14 zile

Plată securizată SSL

Documentație

Suport în limba română

Metode de plată

Card Ramburs Transfer bancar

Alimentare

5–32 V

Tip

Ridicător/coborâtor (buck-boost) reglabil

Descriere

Modulul pe XL6009 acoperă situația în care tensiunea sursei poate fi și mai mare, și mai mică decât cea de care are nevoie circuitul — de exemplu 12 V stabilizați dintr-un acumulator litiu cu 3 celule, care coboară de la 12,6 V la 9 V pe măsură ce se descarcă. Intrarea acceptă 5–32 V, iar ieșirea se reglează din potențiometru între 1,2 și 35 V, indiferent de raportul dintre ele.

Regulatorul comută la 400 kHz, iar ieșirea trece printr-un filtru RC; riplul rămâne în jur de 30 mV la 12 V intrare, 24 V ieșire și 0,5 A. Precizia tensiunii de ieșire este de ±0,5 %, iar răspunsul dinamic de 5 % în 200 µs.

Puterea și curentul

Modulul livrează până la 20 W fără răcire suplimentară și 25 W cu răcire. Curentul maxim de intrare este de 4 A, iar cel de ieșire de 1,5 A — ceea ce contează este produsul dintre tensiune și curent: la 24 V poți conta pe circa 0,8 A, la 5 V pe 1,5 A. La ridicarea tensiunii, curentul tras de la sursă este mai mare decât cel livrat, aproximativ în raportul tensiunilor.

Pinul de activare

Pinul EN pornește sau oprește ieșirea: nivel HIGH de la 1,4 V în sus activează modulul, LOW între 0 și 0,8 V îl oprește; din fabrică este ținut pe HIGH, deci modulul funcționează și fără să conectezi pinul. Un microcontroler poate tăia astfel alimentarea unei părți din montaj fără un releu sau un tranzistor în plus.

Ce trebuie să știi înainte de montaj

  • Nu are protecție la scurtcircuit și nici la inversarea polarității: verifică bornele înainte de a aplica tensiunea.
  • Reglează tensiunea de ieșire cu un multimetru conectat, înainte de a lega consumatorul.
  • Consumul în gol este de aproximativ 5 mA (la 5 V intrare, 12 V ieșire).
  • Funcționează între −40 și 85 °C; temperatura de sarcină maximă recomandată este de 45 °C — peste 20 W adaugă un radiator sau un flux de aer.

Este potrivit pentru alimentarea unui microcontroler, a unui modul radio sau a unei benzi LED mici dintr-o baterie a cărei tensiune trece prin valoarea dorită, precum și pentru laboratorul de electronică, unde o tensiune reglabilă dintr-o sursă fixă rezolvă multe experimente.

Specificații tehnice

Tip Convertor DC-DC ridicător/coborâtor (buck-boost), reglabil
Regulator XL6009
Tensiune de intrare 5–32 V
Tensiune de ieșire 1,2–35 V, reglabilă din potențiometru
Curent maxim de intrare 4 A
Curent maxim de ieșire 1,5 A
Putere maximă 20 W fără răcire, 25 W cu răcire
Frecvență de comutație 400 kHz
Precizia tensiunii de ieșire ±0,5 %
Riplu la ieșire Circa 30 mV (12 V intrare, 24 V ieșire, 0,5 A)
Răspuns dinamic 5 % în 200 µs
Consum în gol Circa 5 mA (5 V → 12 V)
Pin de activare (EN) HIGH ≥ 1,4 V pornit, LOW 0–0,8 V oprit; implicit pornit
Filtrare Filtru RC la ieșire
Protecții Fără protecție la scurtcircuit și la polaritate inversă
Temperatură de funcționare −40…85 °C
Temperatură maximă de sarcină 45 °C
Dimensiuni 49 × 23 mm

Detalii produs

Marcă Letcon
Cod LC-DCDC-XL6009
În stoc 2 Produse

Recenzii clienți

Recenziile marcate „achiziție verificată" provin din conturi cu o comandă confirmată pentru acest produs; celelalte recenzii nu sunt verificate.

0.0
0 recenzii
Autentifică-te ca să scrii

Încă nu există recenzii. Scrie prima.

Întrebări frecvente

Ieșirea se reglează între 1,2 și 35 V indiferent dacă tensiunea de intrare este mai mare sau mai mică decât ea. Un convertor doar ridicător (boost) nu poate scoate o tensiune sub cea de intrare; acesta poate.
