Yihua 948D-III - stație de lipit și dezlipit 2 în 1
Livrare estimată vineri, 16 oct.
Calificat pentru transport gratuit
Vândut și livrat de Letcon
Garanție 24 luni
Retur 14 zile
Plată securizată SSL
Documentație
Suport în limba română
Metode de plată
- Card prin NETOPIA Payments
- Ramburs Plătești curierului, fără comision
- Transfer bancar Primești IBAN-ul în emailul de confirmare
Alimentare
230 V
Putere
100 W sau mai mult
Afișaj
Digital
Tip
Stație de lipit și dezlipit
Descriere

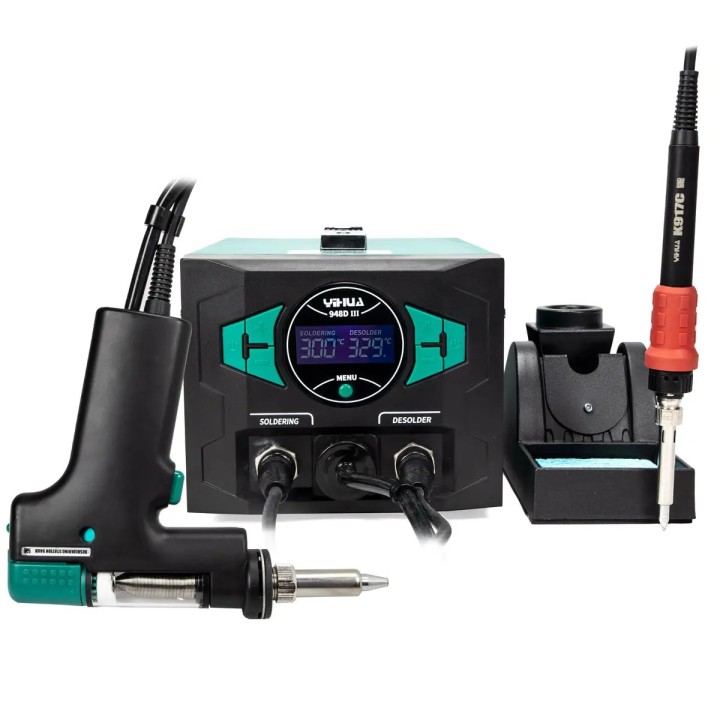

Yihua 948D-III pune în aceeași carcasă două unelte cu încălzire separată: letconul K917C, pentru îmbinări noi, și pistolul de dezlipit, care topește aliajul prin duză și îl aspiră cu pompa de vid a stației când apeși trăgaciul. Afișajul LCD arată ambele temperaturi una lângă alta, sub inscripțiile SOLDERING și DESOLDER.
Treci de la scos o componentă la montat piesa nouă fără să schimbi aparatul: pistolul eliberează găurile metalizate, iar letconul lipește componenta de schimb pe aceeași placă.
Ce primești și ce mai este necesar

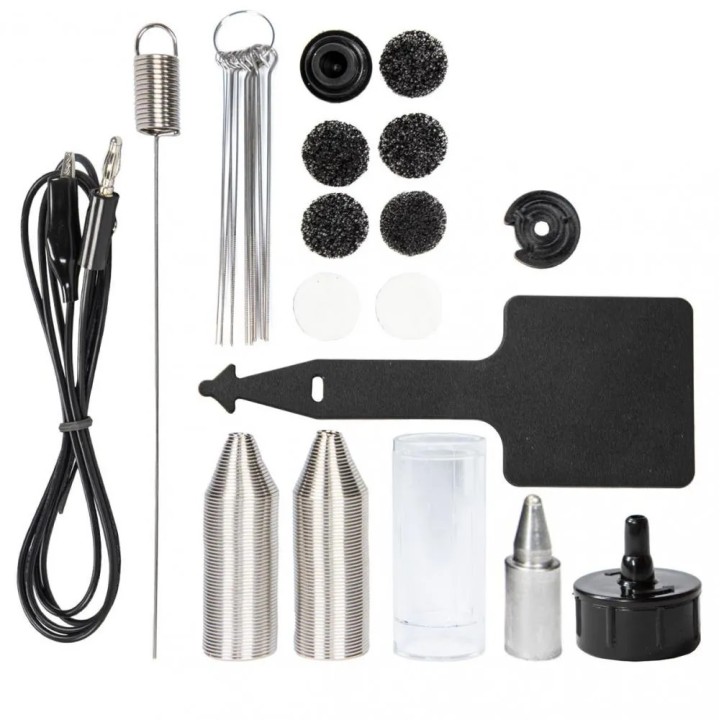

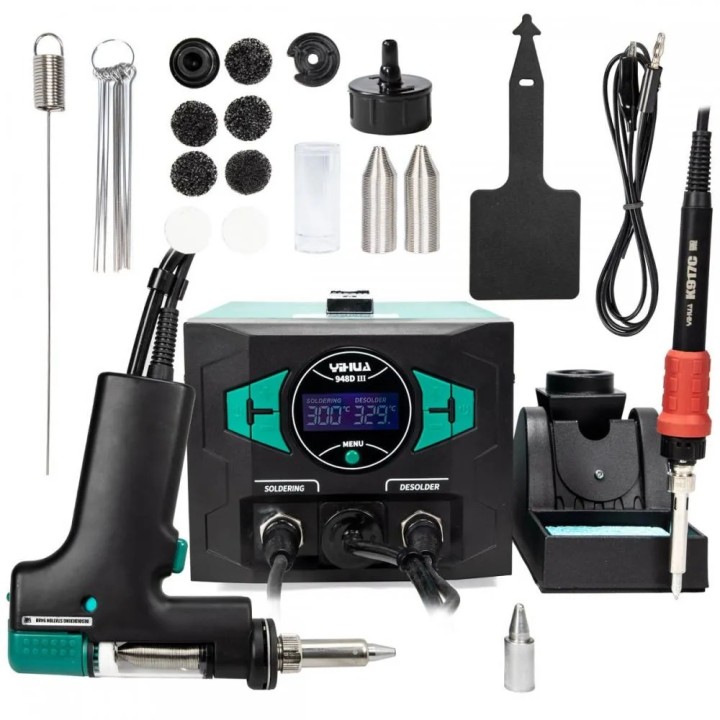

În cutie primești:
- stația Yihua 948D-III;
- letconul Yihua K917C, cu vârf montat;
- pistolul de dezlipit, cu duza montată;
- o duză de rezervă pentru pistol;
- suportul pentru letcon, cu burete de curățare;
- un curățător pentru vârf;
- 2 filtre albe de rezervă, 5 filtre negre cu carbon și 2 filtre spiralate;
- un set de ace pentru curățarea duzelor și un ac de curățare separat;
- 2 garnituri din cauciuc;
- o paletă din silicon;
- cablul de alimentare și manualul de utilizare.
Stația se conectează direct la rețeaua de 220–240 V, fără alimentator separat. Pentru lucru ai nevoie separat de:
- fludor și, când îmbinarea o cere, flux;
- alte forme de vârfuri din seria 902 pentru letconul K917C, după componentele la care lucrezi;
- duze de alt diametru pentru pistol, după grosimea terminalelor;
- filtre noi, după ce le folosești pe cele de rezervă din cutie.
Pistolul de dezlipit este gata abia după semnalul sonor
După pornire, pistolul are nevoie de timp ca să ajungă la temperatura de lucru; încălzirea durează de obicei 2–3 minute. Reperul este semnalul sonor, nu ceasul: până nu îl auzi, nu apăsa trăgaciul.
Dacă apeși trăgaciul în timpul încălzirii, pe afișaj apare „PTH”. Mesajul nu înseamnă defect, ci îți arată că pistolul încă se încălzește. Eliberezi trăgaciul, aștepți semnalul sonor și abia apoi începi dezlipirea.
Aspiri aliajul numai după ce s-a topit complet
- așezi duza fierbinte peste îmbinare, cu terminalul componentei în orificiu;
- aștepți până când aliajul se topește complet;
- apeși trăgaciul și aspiri aliajul topit;
- dacă în gaură a rămas aliaj, încălzești din nou îmbinarea și repeți.

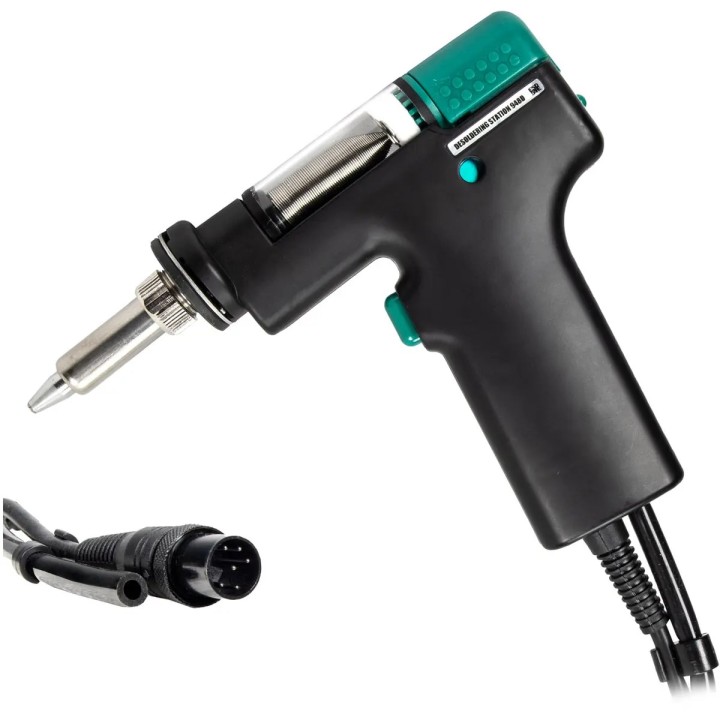

Nu porni aspirarea mai devreme: materialul netopit poate înfunda duza sau traseul pistolului. Corpul pistolului are o cameră transparentă cu filtru spiralat, în care se strânge aliajul aspirat; cu filtrele de rezervă din cutie schimbi filtrele când se încarcă.
Letconul K917C lucrează cu vârfuri din seria 902

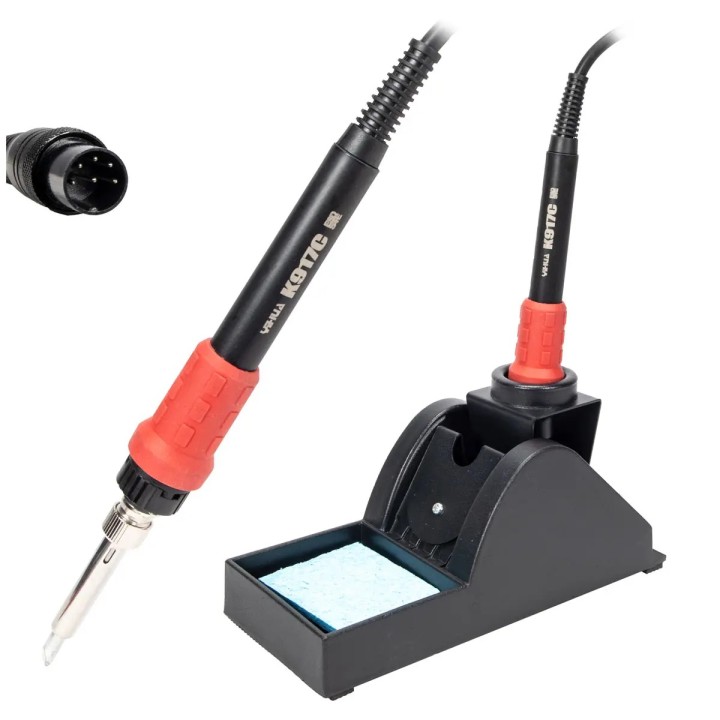

Letconul K917C are element de încălzire ceramic de 110 W și se reglează între 200 și 480 °C. Alegi temperatura după aliaj, mărimea îmbinării și masa termică a componentei: un pin subțire cere altă setare decât un conector sau un fir gros. Mânerul are o zonă de prindere profilată, antiderapantă, iar suportul ține letconul între operații și are loc pentru burete.
Vârfurile sunt din seria 902: cuțitul 902-K, conul ascuțit 902-I, dalta 902-2.4D sau setul de cinci vârfuri 902M-T. Vârfurile 900M-T ale stațiilor tip 936 au alt alezaj și nu se montează pe K917C.
Fiecare unealtă are reglajul ei

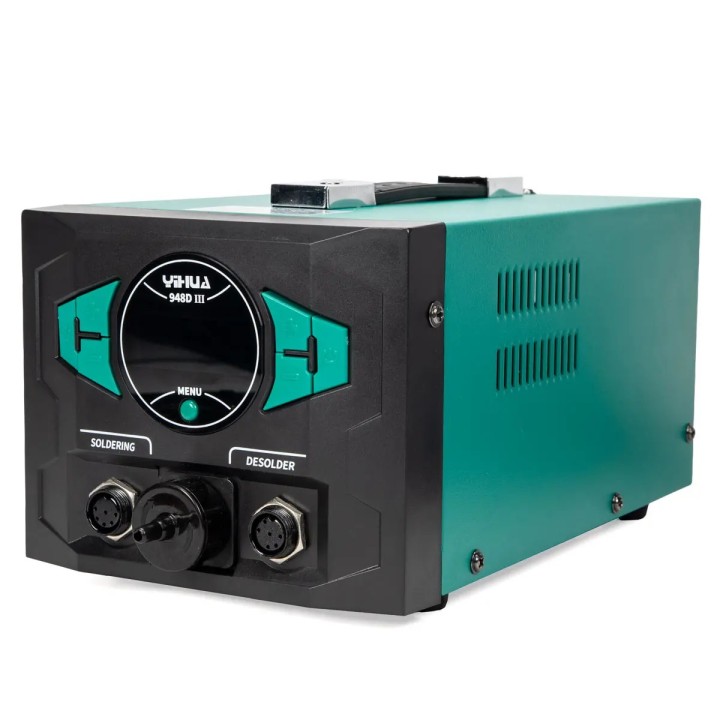

De o parte și de alta a afișajului ai câte un grup de butoane, unul pentru letcon și unul pentru pistol, iar dedesubt butonul MENU. Letconul se reglează între 200 și 480 °C, iar pistolul are reglaj propriu, până la 480 °C. Sistemul de control reacționează la schimbarea sarcinii și ajută la menținerea temperaturii setate în timpul lucrului.
Stația are protecție la supraîncălzire și se oprește automat după o perioadă de inactivitate, ca să nu rămână încălzită degeaba.
Pentru ce lucrări este potrivită
- montarea și demontarea componentelor THT;
- repararea plăcilor de circuit imprimat și înlocuirea componentelor defecte;
- service pentru electronice de larg consum, calculatoare, laptopuri și telefoane;
- prototipare și testarea circuitelor;
- învățarea lipirii și dezlipirii, în laboratoare și ateliere școlare.
Pistolul este făcut pentru componente cu terminale trecute prin placă. Pentru circuite SMD cu mulți pini, care se scot încălzind toți pinii deodată, ai nevoie de o stație cu aer cald, de exemplu Yihua 858D.
Dimensiuni și condiții de lucru

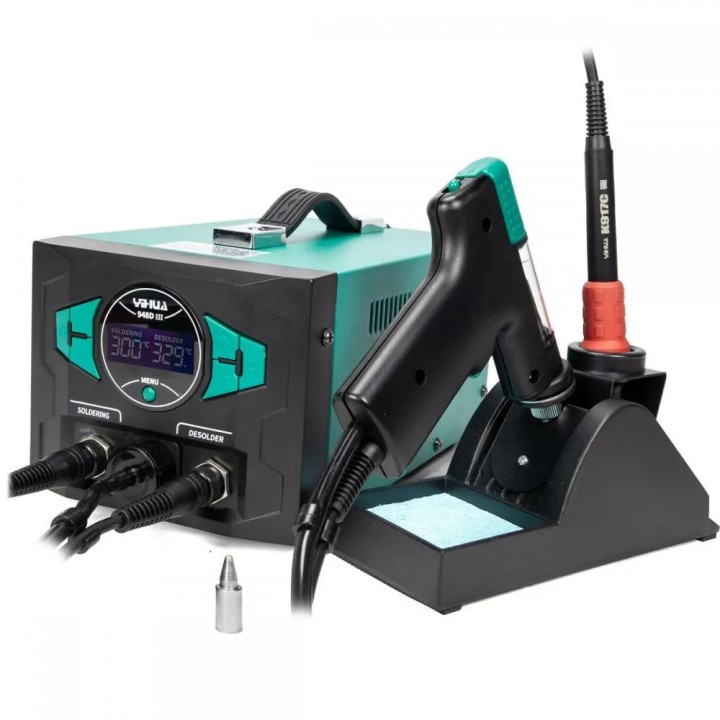

Unitatea măsoară 248 × 150 × 126 mm (±5 mm) și are mâner de transport pe capac. Temperatura mediului de lucru este 0–40 °C, iar rezistența dintre vârf și împământare este sub 2 Ω. Așază stația pe o suprafață stabilă, pune letconul în suport când nu lucrezi și ține zona ventilată, pentru că ambele unelte ajung la 480 °C.
Yihua 948D-III este potrivită dacă scoți des componente THT din plăci și vrei dezlipirea cu vid și lipirea pe același aparat, într-un service, atelier sau laborator.
Specificații tehnice
| Model | Yihua 948D-III |
|---|---|
| Tip aparat | Stație de lipit și dezlipit 2 în 1 |
| Alimentare | 220–240 V AC, 50 Hz |
| Putere maximă | 290 W |
| Putere nominală | 74 W |
| Letcon | Yihua K917C, element ceramic de 110 W |
| Vârfuri letcon | Seria 902 |
| Temperatură letcon | 200–480 °C |
| Temperatură pistol de dezlipit | Reglabilă separat, până la 480 °C |
| Pompă de vid | 0,05 MPa |
| Comanda aspirării | Trăgaci pe mânerul pistolului |
| Încălzire pistol | De obicei 2–3 minute, gata la semnalul sonor |
| Afișaj | LCD, cu temperaturile ambelor unelte |
| Protecții | Protecție la supraîncălzire, oprire automată după inactivitate |
| Rezistență vârf–împământare | < 2 Ω |
| Temperatură ambientală | 0–40 °C |
| Dimensiuni unitate | 248 × 150 × 126 mm (±5 mm) |
Detalii produs
| Marcă | Yihua |
|---|---|
| Cod | LC-TOOL-YIHUA948D3 |
| cod EAN13 | 5908272013405 |
| În stoc | 1 Produs |
