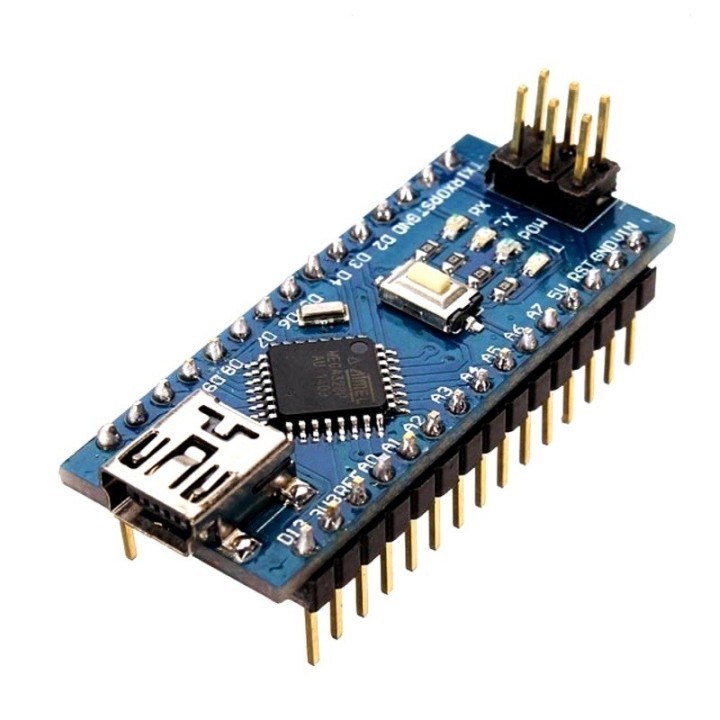

Placa compatibilă Arduino Nano are microcontrolerul ATmega328P la 16 MHz și convertorul USB–serial CH340, în formatul de 45 × 18 mm care intră direct pe breadboard. Este varianta pentru montaje compacte: față de o placă UNO nu are mufă DC și nu primește shield-uri UNO, în schimb ocupă puțin loc pe breadboard sau într-o carcasă.
O conectezi prin USB, alegi „Arduino Nano” și procesorul „ATmega328P” în Arduino IDE, apoi încarci programul prin bootloader. Ai 14 pini digitali, dintre care 6 cu PWM, 8 intrări analogice și interfețele UART, I2C și SPI.
Ce primești și ce mai este necesar
În pachet:
- placa de dezvoltare compatibilă Arduino Nano, cu ATmega328P și CH340.
Pentru montaj și programare, ai nevoie separat de:
- cablu USB cu conector Mini-B pentru conectare și programare;
- breadboard și fire, dacă lucrezi pe prototip;
- senzori sau module pentru proiect;
- alimentator ori baterie, dacă nu folosești alimentarea prin USB;
ATmega328P oferă baza pentru proiecte Arduino
ATmega328P este un AVR pe 8 biți cu 32 kB de memorie Flash pentru program, 2 kB SRAM pentru datele temporare și 1 kB EEPROM pentru datele care trebuie păstrate între reporniri. Îți ajunge pentru proiecte de învățare, controlul LED-urilor, citirea senzorilor, afișaje și automatizări mici; la programe mari sau cu multe module conectate, ține cont de memoria disponibilă.
CH340 face legătura dintre USB și portul serial
Prin convertorul CH340 încarci programe din Arduino IDE și comunici serial cu placa, fără programator extern pentru utilizarea obișnuită.
Pe Windows instalezi driverul CH340 înainte de prima programare. Linux are suportul inclus, iar versiunile recente de macOS îl au de regulă deja.
Formatul Nano intră direct pe breadboard
Placa are 45 × 18 mm și două rânduri de pini la pasul de 2,54 mm, deci se așază pe breadboard și pe plăcuțe perforate. O folosești acolo unde o placă de dimensiunea UNO ar ocupa prea mult spațiu, într-o carcasă sau într-un prototip.
Pinii și interfețele acoperă proiectele uzuale
Cele 8 intrări analogice au ADC pe 10 biți. Cele 6 ieșiri PWM reglează luminozitatea unui LED sau viteza unui motor, printr-un circuit de comandă potrivit.
Prin UART, I2C și SPI conectezi module seriale, senzori și afișaje. Pentru funcția exactă a fiecărui pin, urmezi harta pinilor Arduino Nano și schema conexiunilor din proiectul tău.
Alegi alimentarea USB sau pinul VIN
Prin USB placa primește 5 V de la calculator, pentru programare și comunicație serială. Când lucrează fără calculator, o alimentezi prin pinul VIN cu 7–12 V. Folosește o sursă potrivită intrării alese și respectă polaritatea conexiunilor.
Bootloaderul permite programarea fără programator extern
Placa vine cu bootloader instalat, deci încarci programul prin cablul USB. În Arduino IDE alegi placa „Arduino Nano”, procesorul „ATmega328P” și portul; dacă încărcarea eșuează cu o eroare de sincronizare, încearcă opțiunea „ATmega328P (Old Bootloader)”.
Este o alegere potrivită pentru proiecte de învățare, prototipuri și montaje în care ai nevoie de ecosistemul Arduino Nano într-un format mic. Dacă ai nevoie de mufă DC sau de shield-uri UNO, alege o placă compatibilă Arduino UNO.
