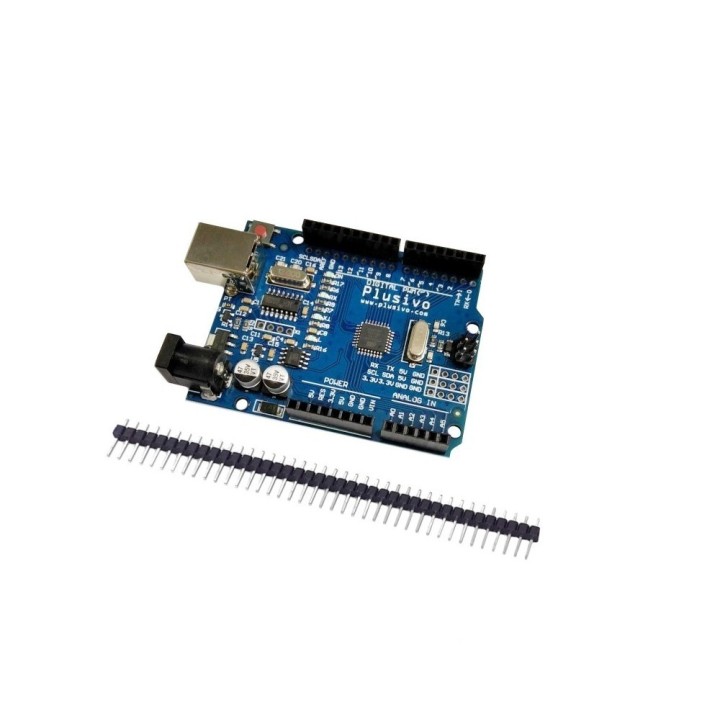

Placă compatibilă Arduino UNO (ATmega328P, CH340)

În centrul plăcii se află ATmega328P, un microcontroler AVR pe 8 biți care rulează la 16 MHz și oferă 32 KB memorie flash, 2 KB SRAM și 1 KB EEPROM. Placa păstrează formatul și dispunerea pinilor UNO R3, iar cipul CH340 realizează conversia dintre USB și interfața serială a microcontrolerului.

În utilizarea de zi cu zi, scrii programul în Arduino IDE, alegi placa „Arduino Uno”, selectezi portul serial și încarci sketch-ul prin USB. Ai la dispoziție 14 pini digitali, dintre care 6 cu PWM, șase intrări analogice și interfețe UART, I2C și SPI pentru senzori, afișaje și alte module.

Ce primești și ce mai este necesar

Primești o placă de dezvoltare compatibilă cu Arduino UNO R3, echipată cu ATmega328P și convertor USB-serial CH340. Cablul USB și alimentatorul extern nu sunt incluse.

Pentru utilizare alegi separat, în funcție de proiect:

• un cablu de date USB-A → USB-B pentru alimentare și programare;
• un alimentator de 7–12 V c.c. cu mufă DC, dacă placa va funcționa fără legătura USB;
• fire jumper, breadboard, senzori, module sau shield-uri potrivite montajului;

ATmega328P acoperă proiectele clasice de control și automatizare

Programul rulează direct pe microcontroler, fără sistem de operare. Placa este potrivită pentru citirea senzorilor, comandarea LED-urilor și afișajelor, generarea semnalelor PWM și coordonarea unor actuatoare prin modulele de comandă adecvate.

O poți folosi pentru:

• exerciții de programare și electronică;
• stații simple de măsurare;
• automatizări cu senzori și relee;
• roboți mici, cu drivere pentru motoare;
• panouri de comandă și prototipuri interactive;

CH340 schimbă legătura USB, nu programul proiectului

Cipul CH340 se ocupă numai de conversia USB-serial folosită la încărcarea programului și la monitorizarea datelor. Microcontrolerul principal rămâne ATmega328P, iar în Arduino IDE selectezi în continuare placa „Arduino Uno”; sketch-urile și bibliotecile pentru UNO pot fi folosite fără rescriere.

Dacă portul serial nu apare în sistem, trebuie instalat driverul CH340. Aceasta este diferența practică față de variantele care folosesc ATmega16U2 pentru interfața USB; după recunoașterea portului, pașii de programare rămân aceiași.

Pinii oferă intrări analogice, PWM și trei magistrale uzuale

Placa are 14 pini digitali, iar D3, D5, D6, D9, D10 și D11 pot genera PWM. Cele șase intrări analogice folosesc un convertor pe 10 biți, iar pentru comunicare ai UART pe D0/D1, I2C pe A4/A5 și SPI pe D10–D13.

Pinii lucrează la nivel logic de 5 V. Când conectezi un modul destinat exclusiv semnalelor de 3,3 V, verifică toleranța intrărilor și folosește conversie de nivel unde este necesar. D0 și D1 sunt partajați cu legătura serială USB, deci un dispozitiv conectat acolo poate afecta încărcarea programului.

Alimentarea prin USB este potrivită pentru programare și testare

Pentru dezvoltare, placa poate fi alimentată la 5 V prin USB, folosind același cablu pentru programare și comunicație serială. Pentru funcționare independentă poți utiliza mufa DC și o sursă de 7–12 V c.c.

Motoarele, solenoizii și alte sarcini cu un consum mai mare nu se comandă direct din pinii microcontrolerului. Folosește un driver sau un modul de putere potrivit și dimensionează separat alimentarea sarcinii, păstrând masa comună atunci când schema o cere.

Formatul UNO păstrează accesul la shield-uri și documentație

Dispunerea conectorilor și dimensiunile de 68,6 × 53,4 mm sunt compatibile cu formatul UNO R3. Poți monta shield-uri realizate pentru acest format și poți urma schemele, exemplele și tutorialele care folosesc aceeași numerotare a pinilor.

Verifică totuși ce pini ocupă fiecare shield înainte să combini mai multe extensii. Cei 32 KB de memorie flash și cei 2 KB de SRAM sunt potriviți pentru aplicații embedded compacte, dar proiectele cu biblioteci numeroase sau buffere mari cer o administrare atentă a memoriei.

Placa este potrivită dacă vrei să înveți programarea microcontrolerelor, să construiești prototipuri în format UNO sau să integrezi un controler simplu într-un proiect. Varianta cu CH340 păstrează ecosistemul software și mecanic UNO, cu posibilitatea instalării unui driver USB atunci când sistemul îl cere.
